晶振是常用的电子元器件产品，晶振本身分类非常多，每种类别的晶振都有自己不同的运用领域以及功能特点，我们最常见的晶振类别要数陶瓷晶振和石英晶振了。陶瓷晶振还有三个小分类：陶瓷谐振器，陶瓷滤波器，陶瓷鉴频器；石英晶振主要是两类带电压和不带电压的，带电压的我们叫它石英晶体振荡器，不带电压的我们叫它石英晶体谐振器。石英晶振无论是存储注意事项、焊接注意事项以及生产工序等我们都有在前面的文章详细介绍过，也相信大家也了解了非常多了，今天我们来说一下陶瓷晶振的生产过程及主要生产工序步骤。

陷波滤波器模型,通过传输频率和其他波段的接收频率信号的衰减,位于功率放大器之后.村田已批量生产大约800MHz频率陷波滤波器,但这次是必要的商业化的新的陷波滤波器的1.8或1.9GHz高频率.一般来说,更高的频率,更困难的是设计的陷波滤波器;然而,产品已经通过村田的独特的电路设计技术,充分利用和电磁场仿真软件.

在前面的文章中我们知道激光具有高亮度、高单色性、高相干性、高方向性等四大优点,尤其是它具有极高的功率密度,可达1010-12w/CM2,因而是一种性能优异的加工光源。因此我们通过将激光微加工工艺应用于石英晶振频率微调,并通过理论与实验证明。

激光微加工”和其它微加工方法相比具有明显的优越性,表现为以下几方面:

(1)加工制作条件较易得到满足:

尽管“电子束”、“X射线”、“离子束”具有更短的波长,在提高分辨率方面有更多的好处,但它们在“曝光源”、“掩膜”、“抗蚀剂”、“成像光学系统”等方面都存在极大的困难,与此相比,激光有着明显的经济性和现实性。随着新型激光器的发展,它可将加工波长扩展至DUV和VUV,分辨率达到亚微米。

(2)功率密度高:

激光加工的功率密度可达108~109W/cm2,大大缩短了晶振产品加工时间。

(3)加工对象广泛

“激光微加工”可用于多种材料的精密加工,如金属、有机物、无机物、陶瓷等,在加工的过程中可控制激光的切削尝试,这使得利用激光进行高精密切削成为可能。

目前,“激光微加工”的应用领域比较广泛,主要包括以下几方面:

(1)精密打孔:

激光精密打孔可对各种材料进行打微孔的加工。目前,激光打孔已广泛应用于金刚石模具、钟表石英，贴片晶振，轴承小孔的加工,它也可用于对陶瓷、橡胶、塑料等非金属材料的精密打孔。

(2)精密切割:

激光精密切割的切缝窄,切缝边缘质量高,切割速度快,几乎没有残渣。在切割金属时可采用吹氧工艺使金属表面氧化而增强对激光的吸收能力;在切割非金属时采用吹惰性气体的方法排除熔融物。

(3)电阻电容的微调:

激光微调就是用激光束按一定的轨迹在膜片上照射,使膜层达到气化温度而迅速蒸发,减少了电阻膜的导电面积从而达到改变膜片电阻值的目的。电阻微调分薄膜电阻微调和厚膜电阻微调两种。薄膜电阻膜厚为几百埃至几微米,常用镍铬等合金材料,厚膜电阻膜厚为几微米至几十微米。它还可以用于电子线路或石英晶振等电子器件的功能微调,如有源滤波器的中心频率、带宽和增益的微调,运算放大器失调电压的微调等。电阻电容的微调一般采用YAG固体激光器。

(4)精密焊接

精密焊接加热速度快、焊点小、焊缝窄、热影响区小,因而焊接变形小、精度高且无需真空设备。它能对绝缘体直接焊接、能焊接有色金属及异种金属,它还可进行薄片间的焊接、丝与丝间的对焊及缝焊。激光精密焊接特別适用于微型、精密、排列紧密和热敏焊件。广泛应用于微电子元件如集成电路内外引线的焊接、电子器件管壳封焊、热电偶的焊接、仪表微丝焊接等领域.

晶振我们常说的一个名词，但它的解释预定义却各不相同，一些人将晶振定义为石英晶振，一些人将其定义为频率元器件，那到底那种是对的呢？其实这些定义只是相对而言，广义上来说晶振指的就是一些频率元器件的总称，例如SAW声表面波器件，石英晶振，陶瓷晶振，狭义定义而言晶振就是一类利用晶体片压电效应制成的电子元器件，通常叫做石英晶振简称晶振。

在前面的文章中我们了解到了GPS的应用以及高精密石英晶体振荡器在GPS内部所提供到的作用，GPS晶振的工作原理等等。晶振的作用随着科技的发展到如今已是无处不在,各种大大小小的智能科技产品都会用到石英贴片晶振.接下来我们要说到的是GPS信号失效后保持算法的研究以及与晶振之间的联系.

从前面文中介绍GPS接收机的相关介绍可知,1PPS信号可能在多种因素的作用下丢失。如果通过解码发现失效,应立即停止以它作为基准来驯服OCXO晶振,否则可能对OCXO晶振产生误调整,使系统产生很大的误差,但是这时OCXO晶振的输出频率精度会由于老化和温度等因素的影响而不断降低。为了解决这一问题,采用保持算法, 即在正常锁定过程中,实时记录晶振的频率随时间的漂移率,即确定石英晶体老化率曲线,再利用温度传感器,建立温度和频率漂移率的函数关系。当GPS信号失效后,根据以前正常驯服状态下记录的历史数据,通过合理的算法对OCXO晶振输出频率的变化趋势做出准确预测,进而在此基础上实现对频率误差的实时校正,以保证输出频率精度在可容忍的精度范围内,直到GPS信号恢复后再继续锁定晶振。

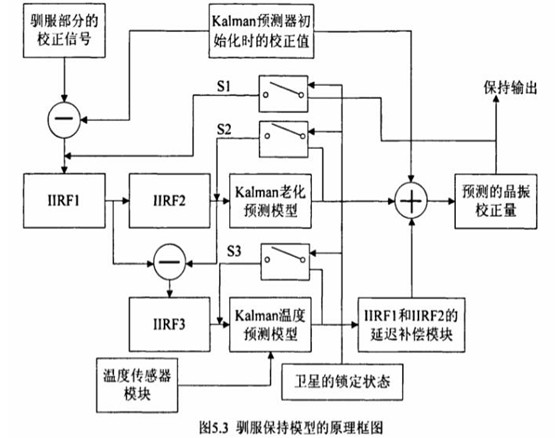

OCXO石英晶体振荡器的老化模型是非线性的,而其频率温度变化模型则可认为是线性的,并且可以利用 Kalman滤波器来对这两种模型的参数进行估计,进而可以实现GPS信号失效后OCXO晶振频率的预测校正。然而老化率的非线性是对于较长时间而言的,在短时间内比如说一天,老化模型也可以被简化为线性,这大大方便了算法上的处理关于OCXO石英晶体振荡器的驯服保持模型的原理框图如图5.3所示

图中的三个开关S1、S2、S3在卫星工作状态正常时均处于开启状态,OCX0石英晶体振荡器直处于驯服状态,并且预测模型一直处于工作模式。如果系统经过判断确定卫星信号丢失,而且当时已经完成锁定,系统便会处于保持模式,三个开关均闭合, 这样老化和温度预测模型可以根据其预测的结果并以自己本身的输出作为观测量的输入来实现频率偏差的预测。预测模型的最终输出是出四项叠加而成:驯服的初始校正量、老化模型的预测输出、温度影响模型的预测输出和温度模型的延迟补偿量.

为了实现1PPS信号失效后的保持,必须先将由老化和温度变化引起的影响量分离开来,而分离算法的确定与这两种影响的性质有密切关系。一般认为老化的影响属于慢变,而温度的影响则相对变化较快,即在频域,老化的影响处于低频段,温度的影响处于较高的频段,这样就可以将它们分离开来,即采用不同类型和带宽的数字滤波器就可以实现这两种影响的分离国,ⅢRF、IRF2和RF为滤波器, 其中IRF和IRF3为1阶的低通滤波器,IRF2为3阶的低通椭圆滤波。

图中的IRF1是用来同时通过锁定状态下由温度变化引起的校正量中的高频变化部分和老化引起的低频变化部分,其带宽应该由高频分量确定。在一般的应用环境下,温度的最大变化率可以达到10℃h,而这里所采用的OCXO贴片晶振的线性频率温度系数为6~8ppb/40℃,于是可以得到最大温度变化率引起的频率漂移率达到4.17~5.56×10-4ppb/s。所以IRF的带宽被设计为3×10-3ppb/s(3mHz),即是最大频率温度漂移率的5.4倍,这样就可以通过所需要的信号,并且针对校正信号中由GPS接收机引入的高频噪声,进行每10倍频10dB的衰。

IRF2用于从经过RF滤波后的校正量中分离出老化的影响,那么其带宽由反映老化的低频分量决定。这里采用的OCXO晶振的老化率为0.5ppbd或者58×10-6ppb/s,所以IIRF2的带宽被设计为3×10-5ppbs(0.03mHz),即为秒老化率的5.2倍,并且其阻带衰减最小为50dB,带内波动为1.5dB,这样可以较好的过滤掉温度的影响。IRF2的输出直接输入给了老化的 Kalman预测模型,并且将其从IRFl的输出中减掉,可以提取出温度的影响。

IRF用和RF完全相同的设计,主要用来进一步抑制GPS接收机引入的噪声和消除IRF2输入输出信号的数字相减带来的毛刺。由于IRF1和IRF2处于温度影响预测模型的输入通道上,会使得校正量的预测产生延迟,使预测滞后于IRFl的输入信号。因此有必要在温度预测模型的输出加上一个延迟补偿模块,由它在保持模式时计算出相应的补偿量,并叠加到预测模型的输出信号上来消除延迟的影响。这里的延迟补偿量由温度预测模型输出的变化率和滤波器的延迟量相乘来得到,而滤波器的延迟量的最优估计为个小时,温度预测模型输出变化率由其输出对于时间的一阶微分的100点滑动平均来得到,其中每秒采集一个数据。

对石英晶体振荡器的锁定技术国内外已经展开了相关的研究,并且也已经有了些相应的产品。在国外,瑞士的 Special Time等公司都实现了利用卫星信号来锁定级频标的技术,并且将晶振分频得到的秒信号和GPS输出的1PPS信号同步起来,同步精度达到了15ns。对于二级频标的驯服保持技术,虽然有单位曾经做过研究,但是技术不成熟,因此没有推广。

由于近年来二级频标的大范围使用,为了节省成本并达到高稳定度和准确度的要求,加拿大的北方电信就此技术已经初步进行了研究。国内对于卫星信号锁定二级频标的技术已经有相关单位从事这方面的开发工作,但二级频标的精密驯服保持技术还处于起步阶段。

曾祥君曾提出采用高精度石英晶振对GPS时钟进行实时监测,建立了GPS时钟误差的测量模型,给出了一种高精度时钟的产生方法,同时他还提出用晶振信号同步GPS信号产生高精度时钟的一元二次回归数学模型,有效消除了GPS时钟信号的随机误差和晶振的累计误差,这对实际应用有很好的指导意义。国内外还利用相同的原理实现了基于GPS的铷钟的驯服。

例如,北京跟踪与通信技术研究所就实现了铷钟的自适应驯服,并且驯服时间更短, 精度更高;在国外, Juliano tibo narciso等人对数字和模拟两种方法实现的驯服晶振的性能进行了比较,结果表明模拟方法有更好的电气特性,但是电路复杂, 而数字化方法(PGA: Field Programmable Gate Array)实现简单,成本也比较低cha- Lung Cheng等提出了使用实时动态神经网络小波预测滤波器来消除大气延时,通过基于神经网络模型的预测控制器输出差值数字信号,经D/A转换来驯服石英晶振,贴片晶振的方法,但是实现复杂度很高。

英国的PTS公司生产出了基于GPS驯服铷钟的频率标准,结合DDS实现了输出频率在1μHz到80MHz的范围内可调。另外,美国的一家公司也开发出了相应的产品,型号为PRS10,其基准可以在GPS和其他高精度频率源之间进行切换。
