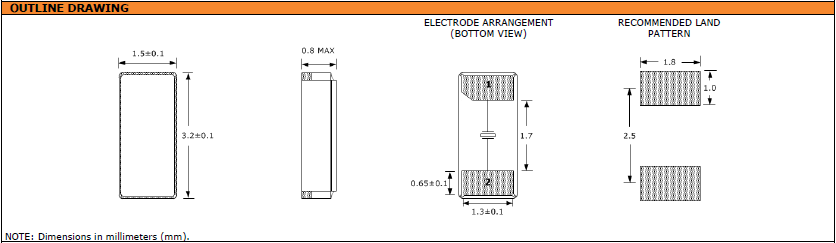

频率:32.768KHZ 尺寸:3.2*1.5*0.8mm
国产晶振厂家具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理。
SUNTSU晶振,贴片晶振,SWS312晶振,3.2*1.5mm贴片晶体,随着科技日益高速的发展,电子元器件体积也越来越小,智能手机,平板电脑等无线通讯器材,也随着小型化,就在苹果2016年推出智能手环以来,各项智能手环通讯产品在国内陆陆续续的推出,因智能手环本身重量轻,体积小等原因,所以内部所使用的电子零件均是目前最新最小的产品.那么晶振又有那几款会使用到智能手环里面呢?
今天,Suntsu能够满足最基本的最严格的频率控制要求。我们的月产能在过去几年中大幅增长,截至2009年,我们每个月可以支持3千3百万个组件。我们经过广泛培训的销售人员随时可以帮助您从产品的原型阶段到全面生产。我们非常自豪能够在最短的时间内为您提供最新的信息。我们认识到新兴技术的上市时间的重要性,并开发了内部基础设施以满足您的需求。在今天的经济中,科技公司需要灵活的供应商,以支持他们的工程团队及其独特的应用,以优质的产品,有竞争力的价格和可靠的交付。Suntsu石英晶振致力于成为该供应商。
超小型、超低频石英晶振晶片的边缘处理技术:是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题,为压电石英晶振行业的技术难题之一。国产晶振厂家具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定。SUNTSU晶振,贴片晶振,SWS312晶振,3.2*1.5mm贴片晶体
SUNTSU晶振 |
单位 |
SWS312晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-55°C - +125°C |
裸存 |
工作温度 |
T_use |
-40°C - +85°C |
标准温度 |
激励功率 |
DL |
1.0μW Max. |
推荐:1μW~100μW |
频率公差 |
f_— l |
±20×10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±10ppm - ±30ppm/‐20°C ~ +70°C, |
超出标准的规格请联系我们. |
负载电容 |
CL |
6pF, 7pF,9pF,12.5pF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-10°C~65°C, DL=100μW |
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
3.2*1.5mm贴片晶体超声波清洗,SUNTSU晶振,贴片晶振,SWS312晶振,3.2*1.5mm贴片晶体
(1)使用AT-切割晶体和表面声波(SAW)谐振器/滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
32.768K压电晶体谐振器使用环境(温度和湿度)
请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。
进口32.768K晶振负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。SUNTSU晶振,贴片晶振,SWS312晶振,3.2*1.5mm贴片晶体
美国SUNTSU松图进口无源石英晶振的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
美国SUNTSU松图3215两脚贴片晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.
与我们的员工一起开创并保持一个免于事故的工作场所.
美国SUNTSU松图晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.
美国SUNTSU松图晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来表面安装32.768K千赫晶体、普通晶体振荡器(SPXO),石英晶振生产制造中所产生的污染。SUNTSU晶振,贴片晶振,SWS312晶振,3.2*1.5mm贴片晶体
