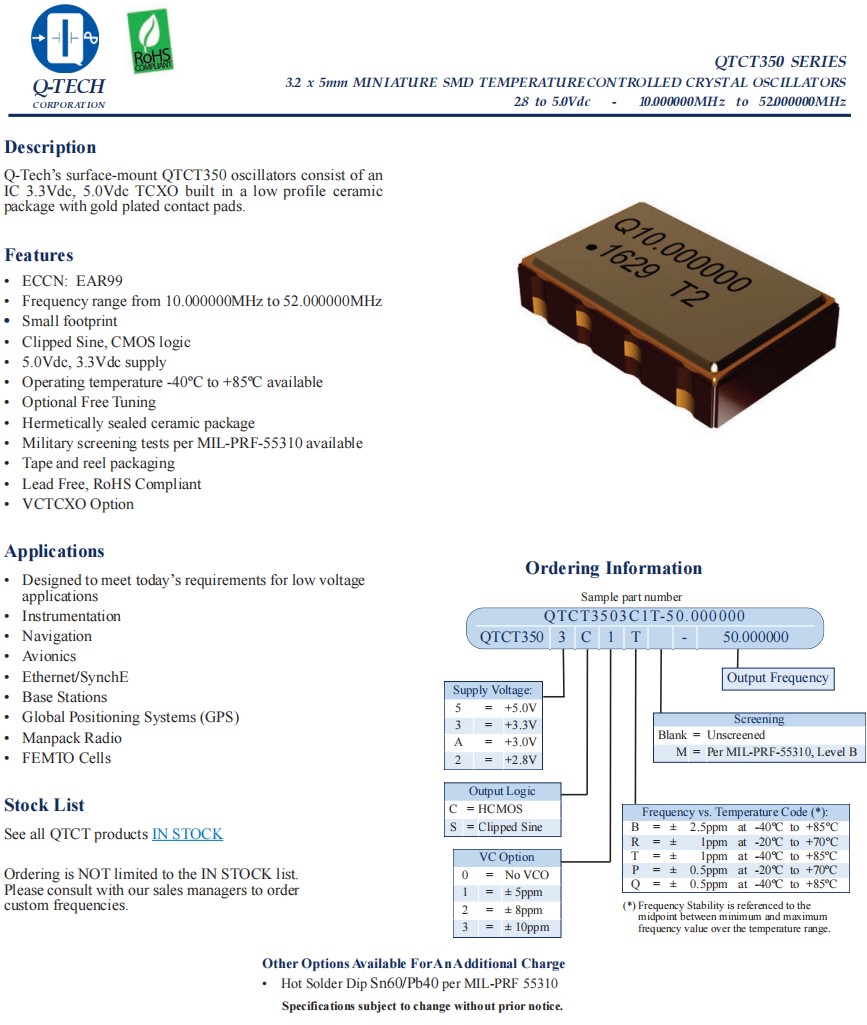

QTCT3503C1T-48.000000,5032mm,48MHz,Q-Tech晶振，美国进口晶振，Q-Tech晶振，型号：QTCT350，编码为：QTCT3503C1T-48.000000，电压：+3.3V，HCMOS输出晶振，频率为：48.000MHz，频率稳定性：±1ppm，工作温度范围：-40℃至+85℃，小体积晶振尺寸：5.0x3.2mm，四脚贴片晶振，有源晶振，石英晶振，TCXO温度补偿晶振，石英晶体振荡器。Q-Tech的表面安装QTCT350振荡器由一个IC 3.3Vdc，5.0Vdc TCXO内置在一个低轮廓陶瓷封装与镀金接触垫。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，低电平，低损耗等特点。应用程序：旨在满足当今对低电压的要求，仪器，导航，航空电子，以太网/SynchE，基站，全球定位系统（GPS），便携式收音机，FEMTO细胞等。
QTCT3503C1T-48.000000,5032mm,48MHz,Q-Tech晶振，产品特点：
•ECCN:EAR99
•频率范围从10.000000MHz到52.000000MHz
•占地面积小，削波正弦，CMOS逻辑
•工作温度-40ºC至+85ºC可用
•可选自由调节，密封陶瓷包装
•可根据MIL-PRF-55310进行军事筛选测试
•磁带和卷轴包装，无铅，符合RoHS，VCTCXO选项
|

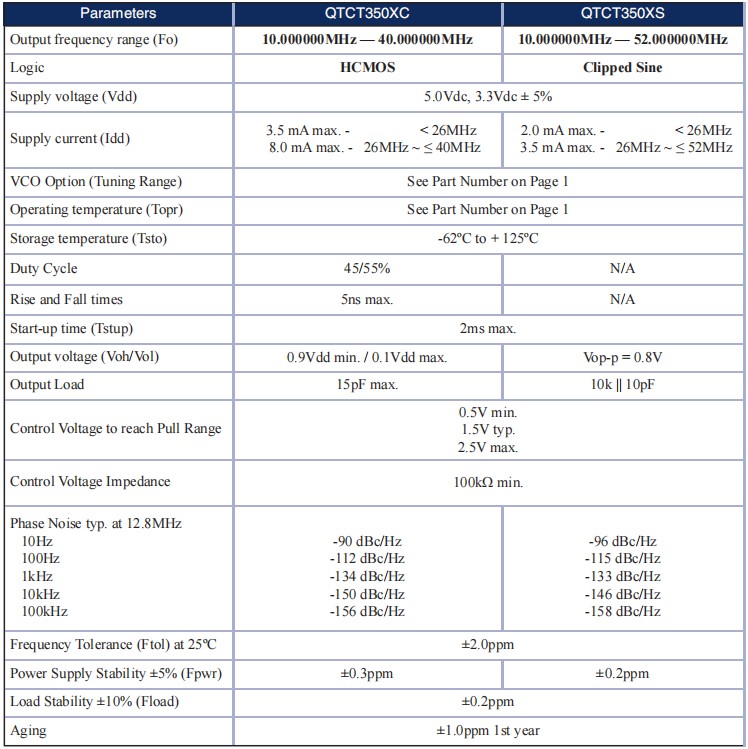

Parameters
|
QTCT350XC
|
QTCT350XS
|
|
Output frequency range (Fo)
|
10.000000MHz-40.000000MHz
|
48.000000MHz
|
|
Logic
|
HCMOS
|
Clipped Sine
|
|
Supply voltage (Vdd)
|
5.0Vdc, 3.3Vdc ± 5%
|
|
Supply current (Idd)
|
3.5 mA max. - < 26MHz
8.0 mA max.-26MHz~≤40MHz
|
2.0 mA max.- < 26MHz
3.5 mA max -26MHz~≤52MHz
|
|
VCO Option (Tuning Range)
|
See Part Number on Page 1
|
|
Operating temperature (Topr)
|
See Part Number on Page 1
|
|
Storage temperature (Tsto)
|
-62ºC to + 125ºC
|
|
Duty Cycle
|
45/55%
|
N/A
|
|
Rise and Fall times
|
5ns max.
|
N/A
|
|
Start-up time (Tstup)
|
2ms max.
|
|
Output voltage (Voh/Vol)
|
0.9Vdd min. / 0.1Vdd max.
|
Vop-p = 0.8V
|
|
Output Load
|
15pF max.
|
10k || 10pF
|
|
Control Voltage to reach Pull Range
|
0.5V min.
1.5V typ.
2.5V max.
|
|
Control Voltage Impedance
|
100kΩ min.
|
Phase Noise typ. at 12.8MHz
10Hz
100Hz
1kHz
10kHz
100kHz
|
-90 dBc/Hz
-112 dBc/Hz
-134 dBc/Hz
-150 dBc/Hz
-156 dBc/Hz
|
-96 dBc/Hz
-115 dBc/Hz
-133 dBc/Hz
-146 dBc/Hz
-158 dBc/Hz
|
|
Frequency Tolerance (Ftol) at 25ºC
|
±2.0ppm
|
|
Power Supply Stability ±5% (Fpwr)
|
±0.3ppm
|
±0.2ppm
|
|
Load Stability ±10% (Fload)
|
±0.2ppm
|
|
Aging
|
±1.0ppm 1st year
|
