Raltron晶振,CMC704晶振,OSC振荡器

频率:80~220MHz   尺寸:5.0*7.0mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.


订购热线:86-0755-27839045
Raltron晶振,CMC704晶振,OSC振荡器

20170627102432_9406

Raltron-1Raltron晶振,CMC704晶振,OSC振荡器,Raltron晶振公司成立于1983年,其位于迈阿密的工厂生产一些较为高端精密的石英晶体振荡器,有源晶振,温补振荡器.相对于一些石英晶体谐振器,石英晶体,贴片晶振,时钟振荡器以及过滤器,陶瓷谐振器,滤波器等则是在国内几个工厂生产.通过将这些产品从香港的物流中心运往世界各地,Raltron晶振公司全体员工均以追求完美的服务以及卓越的品质为工作理念.

20170627102433_1906Raltron-2

项目

符号

CMC704晶振规格说明

条件

输出频率范围

f0

80~220MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8V,2.5V,2.8V,3.3 V

联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度



T_use



G: -20 to +70

请联系我们查看更多资料http://www.jingzhen95.com/



H: -40 to +85


频率稳定度



f_tol



J: ±10 × 10-6

  ±20 × 10-6





L: ±25× 10-6

T: ±50 × 10-6

功耗

ICC

36 mA Max.

无负载条件最大工作频率

待机电流

I_std

70μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

10 ms Max.

t=0 at 90 %

频率老化

f_aging

±5× 10-6 / year Max.

+25 , 初年度,第一年

20170627102433_7218Raltron-3

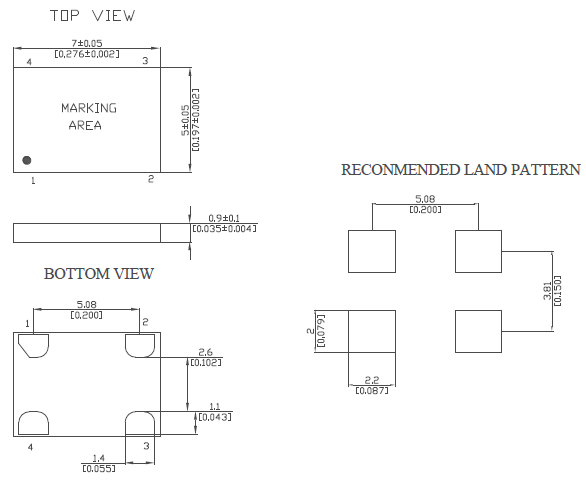

CMC704 7050 OSC

20170627102434_2844Raltron-4石英晶振各项注意事项:
晶体谐振器
如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍 以上。
晶体振荡器
石英晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些有源晶振没有和旁路电容器进行内部连接。使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接。关于个别机型请确认宣传册、规格书。
晶体滤波器
注意电路板图形的配置,避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路。
如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在声表面滤波器的输入电平在−10dBm以下的状态下使用。
光学产品
由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用。20170627102435_1125Raltron-5Raltron晶振集团环保方针:

Raltron晶振公司不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省石英晶振资源和能源,积极保护厂区和周围地区的环境,在本公司产品的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.
1.为环境保护和降低成本开发绿色技术.Raltron晶振,CMC704晶振,OSC振荡器
2.为协调发展,共同参与社会的环境、健康与安全的改善活动.
3.在石英晶振,7050贴片晶振产品的整个生命周期内确定、评价和改进重要的环境、健康和安全因素.
4.为防止事故的发生和制造清洁的生产环境,开发生产过程的安全技术,明确紧急状态反应的职责.
5.Raltron晶振按照IS014001标准的要求,建立环境管理体系,并在环境目标和方案设定之后追求持续的环境改善.
6.建立和遵守其严格的基于活动所在地法律法规的环境、安全和健康标准.将不断地扩展循环利用、能源和废弃物管理项目.

20170627102435_3000Raltron-6
