Raltron晶振,CMC503晶振,普通石英晶体振荡器

频率:1~80MHz   尺寸:5.0*3.2mm

5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

订购热线:86-0755-27839045
Raltron晶振,CMC503晶振,普通石英晶体振荡器

20170627102432_9406

Raltron-1Raltron晶振,CMC503晶振,普通石英晶体振荡器,Raltron晶振公司在其位于迈阿密的工厂生产一些较为高端精密的石英晶体振荡器,有源晶振,温补振荡器.相对于一些石英晶体谐振器,石英晶体,贴片晶振,时钟振荡器以及过滤器,陶瓷谐振器,滤波器等则是在国内几个工厂生产。使得石英晶体,石英晶体振荡器的技术不断创新.如今Raltron晶振公司提供高性能的频率控制解决方案,在价格、质量、应用程序工程和客户支持方面满足和超越客户期望.

20170627102433_1906Raltron-2

项目

符号

CMC503晶振规格说明

条件

输出频率范围

f0

1~80MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8V,2.5V,2.8V,3.3 V

联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度



T_use



G: -20 to +70

请联系我们查看更多资料http://www.jingzhen95.com/



H: -40 to +85


频率稳定度



f_tol



J: ±10 × 10-6

 ±20 × 10-6





L: ±25× 10-6

T: ±50 × 10-6

功耗

ICC

4.2 mA Max.

无负载条件最大工作频率

待机电流

I_std

4.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

20 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

5 ms Max.

t=0 at 90 %

频率老化

f_aging

±5× 10-6 / year Max.

+25 , 初年度,第一年

20170627102433_7218Raltron-3

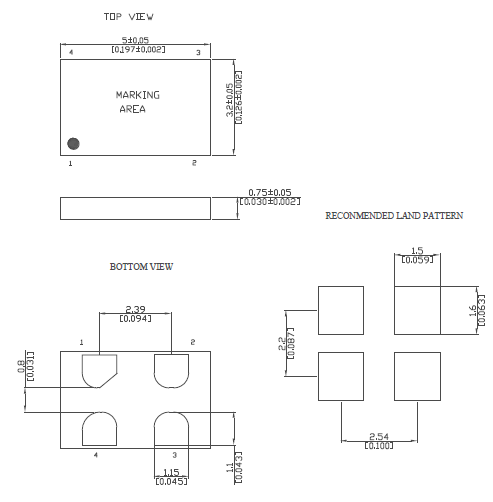

CMC503 5032 OSC

20170627102434_2844Raltron-4超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
1.如果过大的激励电力对石英晶体振荡器外加电压,有可能导致特性老化或损坏,因此请在晶体滤波器的输入电平在10dBm以下的状态下使用。
2.晶体产品的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度。有关SMD晶振产品的回流焊温度描述,请参照“表晶晶振产品的焊接回流焊温度描述:P.107”。
3.由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用。
4.如果石英晶振滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路。
5.波清洗,若要进行超声波清洗,必须事先根据实际使用状态进行确认.
20170627102435_1125Raltron-5Raltron晶振集团环保方针:

Raltron晶振公司不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司产品的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.
1.为环境保护和降低成本开发绿色技术.
2.为协调发展,共同参与社会的环境、健康与安全的改善活动.
3.在石英晶振,5032晶振产品的整个生命周期内确定、评价和改进重要的环境、健康和安全因素.
4.建立和维护以国际协定和国家环境、健康与安全法律法规为基础的企业内部标准.
5.为防止事故的发生和制造清洁的生产环境,开发生产过程的安全技术,明确紧急状态反应的职责.
6.Raltron晶振按照IS014001标准的要求,建立环境管理体系,并在环境目标和方案设定之后追求持续的环境改善.
7.建立和遵守其严格的基于活动所在地法律法规的环境、安全和健康标准.将不断地扩展循环利用、能源和废弃物管理项目.
8.积极使用压电石英晶体元器件、压电石英晶体、(PXO)普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响。Raltron晶振,CMC503晶振,普通石英晶体振荡器

20170627102435_3000Raltron-6
