Abracon晶振,ASG-P晶振,ASG-P-X-B-100.000MHZ-T晶振,贴片石英晶体振荡器

频率:10~1500MHz  尺寸:5.0*7.0mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)




订购热线:86-0755-27839045
Abracon晶振,ASG-P晶振,ASG-P-X-B-100.000MHZ-T晶振,贴片石英晶体振荡器

20170627102432_9406Abracon-1Abracon晶振,ASG-P晶振,ASG-P-X-B-100.000MHZ-T晶振,贴片石英晶体振荡器,Abracon llc晶振集团是全球频率控制、信号调节、时钟分布和磁性元件的制造商.Abracon提供广泛的石英晶体、晶体和MEMS振荡器、石英晶体振荡器、压电石英晶体、有源晶体、压电陶瓷谐振器,实时时钟、天线、蓝牙模块、ZTA陶瓷谐振器、电感滤波器和谐振器、电感器、变压器和电路保护元件.

20170627102433_1906Abracon-2

项目

符号

ASG-P晶振规格说明

条件

输出频率范围

f0

10~1500MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.5V,3.3V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.jingzhen95.com/


频率稳定度

f_tol

J: ±50× 10-6




功耗

ICC

45 mA

无负载条件最大工作频率

待机电流

I_std

10μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

3ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±2 × 10-6 / year Max.

+25 , 初年度,第一年

20170627102433_7218Abracon-3

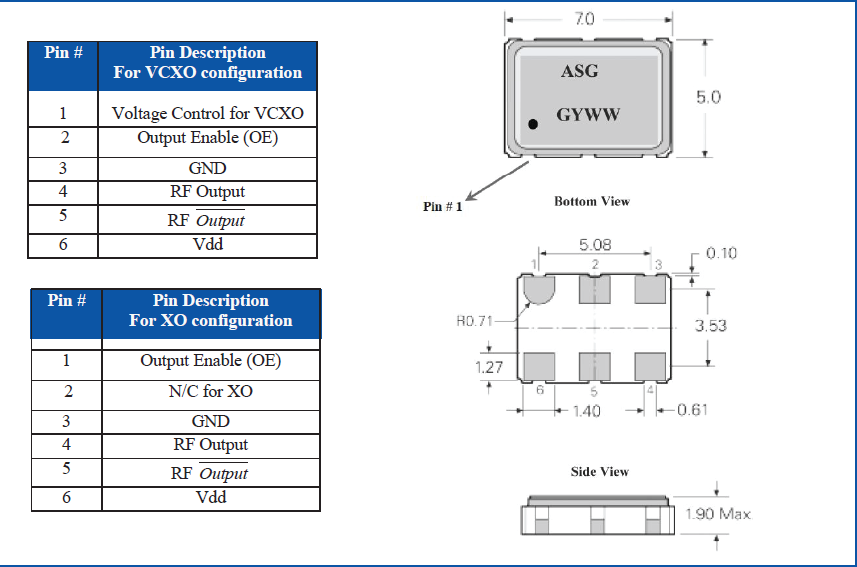

  1. ASG-P 7050 XO OSC

20170627102434_2844Abracon-4石英晶振各项注意事项:
石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装石英晶振
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.Abracon晶振,ASG-P晶振,ASG-P-X-B-100.000MHZ-T晶振,贴片石英晶体振荡器

20170627102435_1125Abracon-5Abracon晶振集团环保环境与发展对策:
实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
Abracon llc晶振集团采用系统的方法来解决石英晶振,有源晶振, 压电石英晶体, 石英水晶振荡子对环境影响
开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的晶振,7050贴片晶振,有源晶振等压电石英晶体器件.
Abracon llc晶振集团采用对环境尽可能健康的生产工艺,在压电石英晶体、有源晶体、压电陶瓷谐振器,压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)开发和制造过程中使用对环境健康的、可回收利用的材料,为开发高效的、对环境影响最小的运输系统而工作.Abracon晶振,ASG-P晶振,ASG-P-X-B-100.000MHZ-T晶振,贴片石英晶体振荡器

20170627102435_3000Abracon-6
