陶瓷晶振,陶瓷贴片晶振,ZTT48M晶振
频率：2MHZ-50MHZ

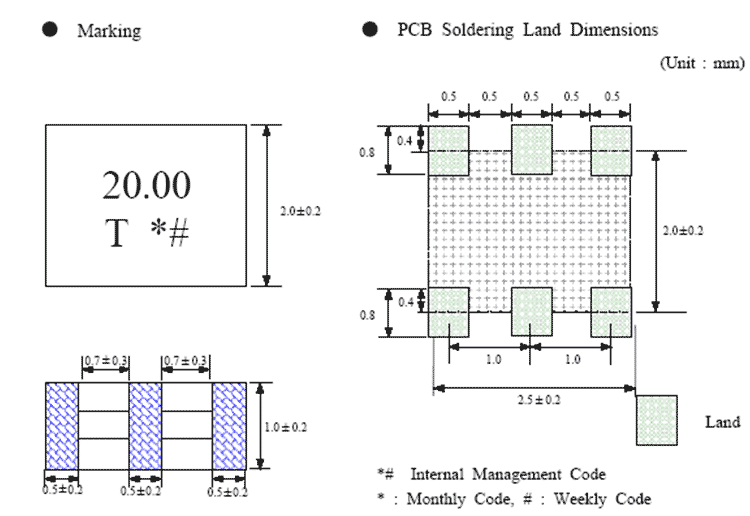

尺寸：2.5*2.0mm
振荡电路不需外部负载电容器,对应不同IC,有不同的内制电容 (含有内置负载电容的陶瓷晶振产品一定要产品本身是三个脚ZTT陶瓷晶振系列).该系列产品可在很宽温度范围内保持稳定.该陶瓷晶振尺寸小,重量轻,并具有卓越的抗振性能.与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振,利用它们可实现免调整振荡器电路的设计,该系列价格适中且货源稳定,多数常规频点都已大批量生产
陶瓷晶振,陶瓷贴片晶振,ZTT48M晶振,晶振厂家生产的陶瓷贴片晶振的体积有以下几种：7.2 X3.4mm,4.5 X 2.0mm,3.7 X3.1mm,3.2 X 1.3mm,2.5x2.0mm 等系列贴片陶瓷晶振,贴片产品的产品应用范围比较广阔,比如有,DTMF发生器,微型计算机时钟振荡器, 遥控装置,自动化办公设备.
|
陶瓷晶振产品型号
|
频率范围
(MHz)
|
频率精度
(%)
|
温度稳定性
(-20°C ~ +80°C) (%)
|
老化率(10年)
(%)
|
|
ZTACC*MG / ZTTCC*MG
|
1.79 ~ 8.00
|
± 0.5
|
± 0.3
|
± 0.3
|
|
ZTACR*MG / ZTTCR*MG
|
4.00 ~ 8.00
|
± 0.5
|
± 0.3
|
± 0.3
|
|
ZTACS*MT / ZTTCS*MT
|
6.00 ~ 13.00
|
± 0.5
|
± 0.4
|
± 0.3
|
|
ZTACV*MT / ZTTCV*MT
|
8.00 ~ 13.00
|
± 0.5
|
± 0.4
|
± 0.3
|
|
ZTACE*MG / ZTTCE*MG
|
8.00 ~ 13.00
|
± 0.5
|
± 0.4
|
± 0.3
|
|
ZTACS*MX / ZTTCS*MX
|
13.01 ~ 50.00
|
± 0.5
|
± 0.3
|
± 0.3
|
|
ZTACV*MX / ZTTCV*MX
|
16.00 ~ 50.00
|
± 0.5
|
± 0.3
|
± 0.3
|
|
ZTACW*MX / ZTTCW*MX
|
20.00 ~ 45.00
|
± 0.5
|
± 0.3
|
± 0.3
|
所有产品的共同点
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。）
5：卤化合物
请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。陶瓷晶振,陶瓷贴片晶振,ZTT48M晶振
