陶瓷晶振,陶瓷谐振器,ZTT4.7×4.1两脚晶振
频率：2MHZ-50MHZ

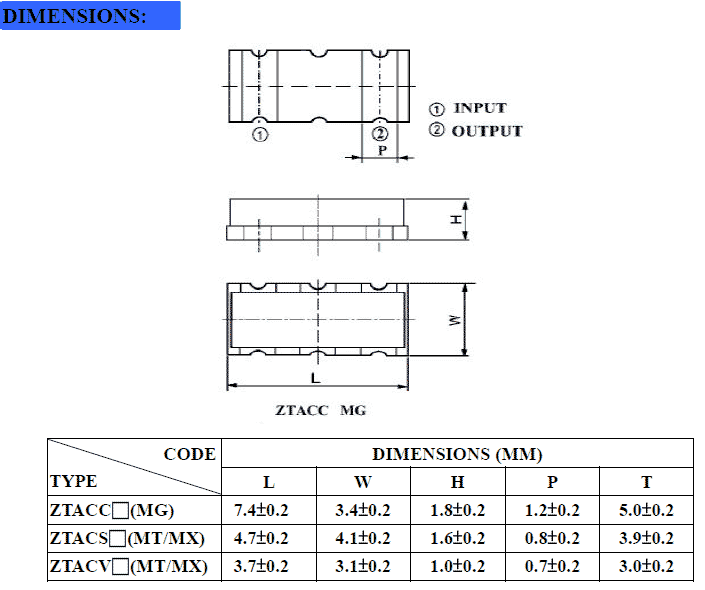

尺寸：4.7*4.1mm
带电容的陶瓷晶振，该产品的振荡电路不需外部负载电容器,对应不同IC,有不同的内制电容 (含有内置负载电容的陶瓷晶振产品一定要产品本身是三个脚ZTT陶瓷晶振系列).该系列产品可在很宽温度范围内保持稳定.该陶瓷晶振尺寸小,重量轻,并具有卓越的抗振性能.与CR,LC电路不同
陶瓷晶振,陶瓷谐振器,ZTT4.7×4.1两脚晶振,该陶瓷晶振尺寸小,重量轻,并具有卓越的抗振性能.与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振,利用它们可实现免调整振荡器电路的设计,该系列价格适中且货源稳定,多数常规频点都已大批量生产.贴片的体积有以下几种：7.2 X3.4mm,4.5 X 2.0mm,3.7 X3.1mm,3.2 X 1.3mm,2.5x2.0mm 等系列贴片陶瓷晶振,贴片产品的产品应用范围比较广阔,比如有,DTMF发生器,微型计算机时钟振荡器, 遥控装置,自动化办公设备.
|
陶瓷晶振产品型 号
|
频率范围
(MHz)
|
频率精度
(%)
|
温度稳定性
(-20°C ~ +80°C) (%)
|
老化率(10年)
(%)
|
|
ZTACC*MG / ZTTCC*MG
|
1.79 ~ 8.00
|
± 0.5
|
± 0.3
|
± 0.3
|
|
ZTACR*MG / ZTTCR*MG
|
4.00 ~ 8.00
|
± 0.5
|
± 0.3
|
± 0.3
|
|
ZTACS*MT / ZTTCS*MT
|
6.00 ~ 13.00
|
± 0.5
|
± 0.4
|
± 0.3
|
|
ZTACV*MT / ZTTCV*MT
|
8.00 ~ 13.00
|
± 0.5
|
± 0.4
|
± 0.3
|
|
ZTACE*MG / ZTTCE*MG
|
8.00 ~ 13.00
|
± 0.5
|
± 0.4
|
± 0.3
|
|
ZTACS*MX / ZTTCS*MX
|
13.01 ~ 50.00
|
± 0.5
|
± 0.3
|
± 0.3
|
|
ZTACV*MX / ZTTCV*MX
|
16.00 ~ 50.00
|
± 0.5
|
± 0.3
|
± 0.3
|
|
ZTACW*MX / ZTTCW*MX
|
20.00 ~ 45.00
|
± 0.5
|
± 0.3
|
± 0.3
|
陶瓷谐振器的试验条件高度100cm向水泥地面自由跌落10次。要求 电性能满足2-1∽2-4的规定，外观无可见损伤。
陶瓷晶振振动试验条件，振动频率10Hz∽55Hz，振幅1.5mm，三方向，每一方向扫频循环5次。要求电性能满足2.1∽2.4的规定，外观无机械损伤。
引线强度，试验条件沿引线方向施加10N力，持续时间10S。
要求电性能满足2.1∽2.4的规定，引线无松动，脱落现象。
耐焊接热，试验条件 将引线浸入260℃±5℃的焊锡槽中，浸入深度至引线根部2mm处，时间10S±1S，在室温条件下恢复24±2小时后进行测量。
要求电性能满足2.1∽2.4的规定，外观无可见损伤。
可焊性试验条件将引线浸入230℃±5℃的焊锡槽中，浸入深度至引线根部2mm处，时间5S±1S。要求 焊锡良好覆盖的面积应不少于浸锡面积的95%。
高温试验，试验条件温度85℃±2℃，时间96小时，在室温条件下恢复24±2小时后进行测量。要求电性能满足2.1∽2.4的规定。
低温试验，试验条件温度-25℃±2℃，时间96小时，在室温条件下恢复24±2小时后进行测量。陶瓷晶振,陶瓷谐振器,ZTT4.7×4.1两脚晶振
