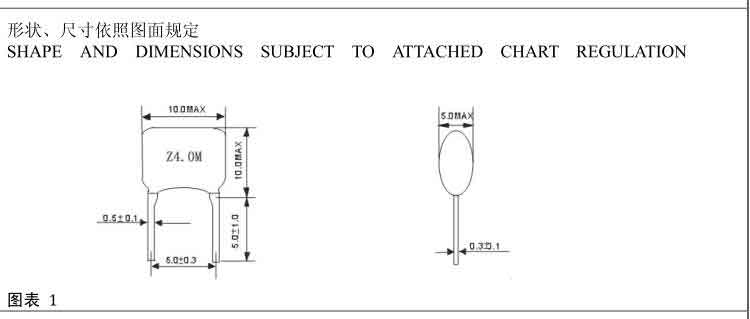

陶瓷晶振,插件陶瓷谐振器,ZTA两脚晶振,ZTA陶瓷谐振器,频率范围在 2.0MHz 至 60.00 MHz,频率公差值为 ±0.5%,±0.3%。因 ZTA 陶瓷谐振器是以厚度振荡的压电陶瓷,故尺寸会因频率不同而不同。所有 ZTA晶振均用 Epoxy 树脂包封,可用水洗,带装规格亦有提供。
随着电子整机向数字化、高频化、多功能化和薄、轻、小、便携式的方向发展,压电陶瓷频率器件正面临着前所未有的挑战,SMD式、高频化已成为压电陶瓷频率器件的主流发展方向。用作振荡电路的反相放大器。INV.2用来形成波形,还可以用来连接频率计数器的缓冲器作
陶瓷晶振型 号 |
频率范围 |
频率精度 |
温度稳定性 |
工作温度 |
Aging For |
ZTA***MG |
1.79 ~ 6.00 |
± 0.5 |
± 0.3 |
-20 ~ +80 |
± 0.3 |
ZTAWS***MG |
1.79 ~ 6.00 |
± 0.5 |
± 0.3 |
-20 ~ +80 |
± 0.3 |
ZTALS***MG |
3.00 ~ 8.00 |
± 0.5 |
± 0.3 |
-20 ~ +80 |
± 0.3 |
ZTARS***MG |
3.00 ~ 10.00 |
± 0.5 |
± 0.3 |
-20 ~ +80 |
± 0.3 |
ZTA***MT |
6.00 ~ 13.00 |
± 0.5 |
± 0.3 |
-20 ~ +80 |
± 0.3 |
ZTA***MX |
12.00 ~ 60.00 |
± 0.5 |
± 0.3 |
-20 ~ +80 |
± 0.3 |
机械试验
5-1 振动试验
将谐振器在振幅为1.5mm频率为10~55HZ的条件下,在XYX三个方向各振动1小时然后进行测试其指标应符合表1之规格。
5-2 机械振动
将谐振器随意跌落1000±10次,振动峰值应为390m/一平方米脉冲时间应为6ms此实现了表一中所述之规格。
5-3 热焊耐抗
倾斜谐振器端与谐振器的底部不接近2mm到焊接温度260℃±5℃ 10±1秒此实现表1规格。
5-4 焊接能力
2±0.5秒倾斜谐振器末端到焊缸235℃±5℃浸泡深度从谐振器底部为2mm内谐振器未端的表面超过95%应由新鲜焊锡囊住。
5-5 拉力测试
于末端C方向无任何振动加以重量0.5Kg10±1秒内谐振器应显示无意外损坏并实现所的最初的电子特性。
5-6 弯曲测试
柄做90度弯曲此操作必须指向同一方向谐振器应无意外损坏并且所有原始电子性能均安全。陶瓷晶振,插件陶瓷谐振器,ZTA两脚晶振
