泰艺晶振,插件晶振,X6晶振

频率:19.2~120MHz 尺寸:9.85*4.0mm 插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
订购热线:86-0755-27839045
泰艺晶振,插件晶振,X6晶振

TY-1

泰艺晶振,插件晶振,X6晶振,泰艺电子立基台湾,在美国与中国大陆均设有生产据点,营业与销售据点包括台湾台北美国欧洲以及中国大陆等地,是一家专业晶振,石英晶振,有源晶振,压控振荡器频率控制元件制造商.泰艺电子多年来致力于研发创新,部分核心技术是台湾业界的领先者,近年来陆续取得石英相关制造技术专利未来将持续加强开发,以成为全球石英晶振频控元件领导者之目标迈进.泰艺石英晶振公司以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.

TY-2

泰艺晶振规格

单位

X6晶振频率范围

石英晶振基本条件

标准频率

f_nom

19.2~120MHZ

标准频率

储存温度

T_stg

-55°C ~ +105°C

裸存

工作温度

T_use

-75°C ~ +105°C


标准温度

激励功率

DL

500μW Max.

推荐:1μW ~ 100μW

频率公差

f_— l

±3×10-6,±5×10-6,±8×10-6
(±3×10-6 ~±8×10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.jingzhen95.com/

频率温度特征

f_tem

-75°C~+105°C:±3×10-6,±5×10-6,±8×10-6

超出标准的规格请联系我们.

负载电容

CL

7pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±1× 10-6 / year Max.

+25°C,第一年

TY-3

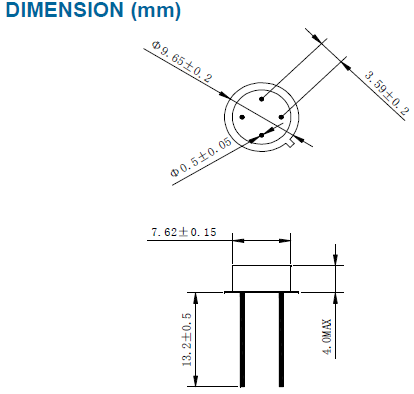

X6-9.85.4.0

TY-4

石英晶振各项注意事项
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶体谐振器的品质和可靠性,必须在适当的条件下存储, ,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

加热包装材料至+150°C以上会破坏产品特性或损害产品如需在+150°C以上焊接晶体产品建议使用SMD产品在下列回流条件下对晶体产品甚至SMD产品使用更高温度会破坏产品特性建议使用下列配置情况的回流条件安装这些产品之前应检查焊接温度和时间同时在安装条件更改的情况下请再次进行检查如果需要焊接的晶体产品在下列配置条件下进行焊接请联系我们以获取耐热的相关信息。泰艺晶振,插件晶振,X6晶振

· (1)柱面式产品和DIP产品

型号

焊接条件

[ 柱面式 ]
C-类型,C-2-类型,C-4-类型

+280°C或低于@最大值5 s
请勿加热封装材料超过+150°C

[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG

+260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C

TY-5

泰艺晶振公司自公司成立以来,秉持对环境保护承诺之宣言:『还给后代一个干净的地球』,所有活动应遵从以下政策以下政策

1. 新產品自設計階段至成品完成後之服務即應考量該產品對環境產生之衝擊避免使用會造成污染之原物
2. 若無法避免需產生或使用時應管制單位產生量及使用量做持續性
3.晶振,源晶振,压控振荡器自设计阶段至成品完成后之服务即应考察该产品对环境产生之冲击,避免使用会造成污染之原物料及制程对污染之防治应从根源解决问题,不产生不使用为最高指导原则.
4.若无法避免需产生或使用时,应管制单位产生量及使用量,做持续性之追踪管制改进并制定预防方案或是降低污染量,水电等消耗性资源使用,应从系统研究改善石英晶体谐振器使用效率,以达成节约能源之目标.
5.公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正持续改善作业,落实与维护环境保护,响应全球环保运动.
泰艺石英晶振公司清楚知道自身对于同仁环境社会及合作伙伴们所肩负的责任与义务,相信透过信息公开与揭露CSR报告书,对建立一个平衡与和谐的利害关系人良性互动网络有帮助,更能促进企业健康稳定的成长.泰艺晶振,插件晶振,X6晶振
