爱普生晶振,压控晶振,VG7050CDN晶振.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.SMD型电压控制振荡器,5070有源石英晶振,VG7050CDN晶振
日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).他们的目标是使用我们的石英晶振技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会.

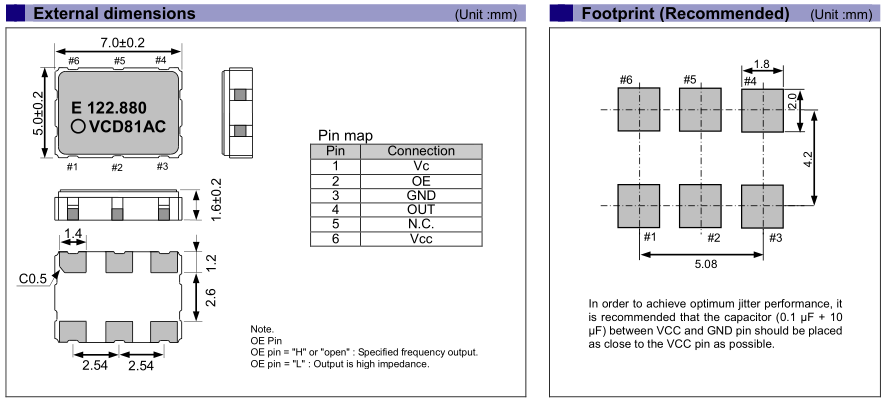

型号 |
符号 |
VG7050CDN晶振 |
输出规格 |
- |
CMOS |
输出频率范围 |
fo |
85~170MHz |
电源电压 |
VCC |
3.3V±0.165V |
频率公差 |
f_tol |
±50×10-6 max |
保存温度范围 |
T_stg |
-55~+125℃ |
运行温度范围 |
T_use |
-40~+85℃,-40~+105℃ |
消耗电流 |
ICC |
60mA max. (fo≦170MHz) |
待机时电流(#1引脚"L") |
I_std |
10μA max. |
输出负载 |
Load-R |
50Ω to VCC-2V |
波形对称 |
SYM |
45~55% [at outputs cross point] |
0电平电压 |
VOL |
VCC-1.81~VCC-1.62V |
1电平电压 |
VOH |
VCC-1.025~VCC-0.88V |
上升时间 下降时间 |
tr, tf |
0.5ns max. [20~80% Output, OutputN] |
差分输出电压 |
VOD1, VOD2 |
- |
差分输出误差 |
⊿VOD |
- |
补偿电压 |
VOS |
- |
补偿电压误差 |
⊿VOS |
- |
交叉点电压 |
Vcr |
- |
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
输出禁用时间 |
tPLZ |
200ns |
输出使能时间 |
tPZL |
2ms |
周期抖动(1) |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
总抖动(1) |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
相位抖动 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
每个封装类型的注意事项
(1)陶瓷包装产品与SON产品
在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。SMD型电压控制振荡器,5070有源石英晶振,VG7050CDN晶振
陶瓷包装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
(2)陶瓷封装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。爱普生晶振,压控晶振,VG7050CDN晶振
(3)柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当音叉晶振产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。
爱普生晶振环境影响的最小化:遵照社会的期望,改进我们的环境行为,我们将通过有效利用森林、能源以及其它资源,减少各种7050贴片晶振生产过程形式的废物来实现这一承诺.
爱普生晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标. 爱普生晶振,压控晶振,VG7050CDN晶振
加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO),5070压控晶振,晶振,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.
爱普生晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.集团公司将关注所有环境适用的法律法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.SMD型电压控制振荡器,5070有源石英晶振,VG7050CDN晶振
爱普生晶振公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小,在7050有源贴片晶振生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.
