Greenray晶振,长方形钟振,T1220晶振，有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一
|

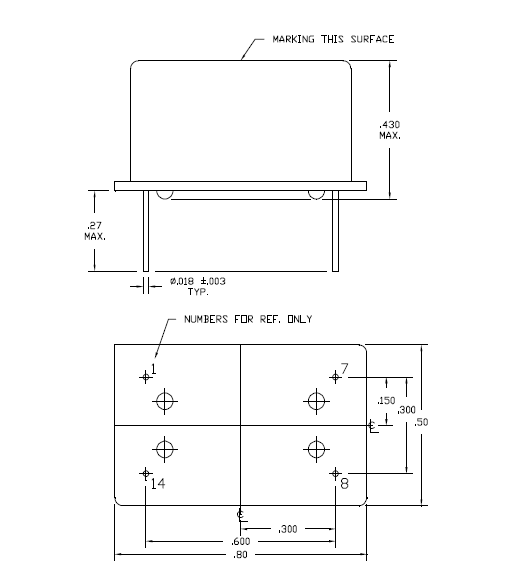

型号
|
T1220(TCXO)
|
|
输出频率范围
|
10MHz to 50 MHz
|
|
标准频率
|
16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
|
|
电源电压范围
|
+1.68~+3.5V
|
|
电源电压（Vcc）
|
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
|
|
消耗电流
|
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
|
|
待机时电流
|
-请联系我们以便获取相关的信息,http://www.jingzhen95.com/
|
|
输出电压
|
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
|
|
输出负载
|
10kΩ//10pF
|
|
频率稳定度
|
常温偏差
|
±1.5×10-6 max.（After 2 reflows）
|
|
温度特性
|
±0.5×10-6,±2.5×10-6 max./-30?+85℃
±0.5×10-6,±2.5×10-6 max./-40?+85℃（Option）
|
|
电源电压特性
|
±0.2×10-6 max.（VCC ±5%）
|
|
负载变化特性
|
±0.2×10-6 max.（10kΩ//10pF±10%）
|
|
长期变化
|
±1.0×10-6 max./year
|
|
频率控制
|
控制灵敏度
|
-
|
|
频率控制极性
|
-
|
|
启动时间
|
2.0ms max.
|
如果由频率计数器测量的频率比目标频率高，要增加石英晶振的电容（CL，或Cd以及C 8）的值，以降低频率到目标频率，反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善，这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后，谐振点的调整。如果波形幅度甚至没有提高的频率非常接近目标频率，我们可以通过以下三种方法改进：
方法1：降低产品线路外部电容（Cd和CG）的值，并通过晶体具有较低负载电容（CL）。
方法2：采用小电阻（RR）的晶体。
方法3：使用镉和CG的不等价的设计。
我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本，保证安全。请用频率计数器来测量所述晶体，以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格，请采用晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率，反之亦然高得多系统不能正常工作，由于输出频率会偏差很大。Greenray晶振,长方形钟振,T1220晶振
Greenray格林雷晶振环保理念
Greenray石英晶振环保环境与发展对策：实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
Greenray晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
