Greenray晶振,贴片有源晶振,T1185晶振，贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅。
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内
|

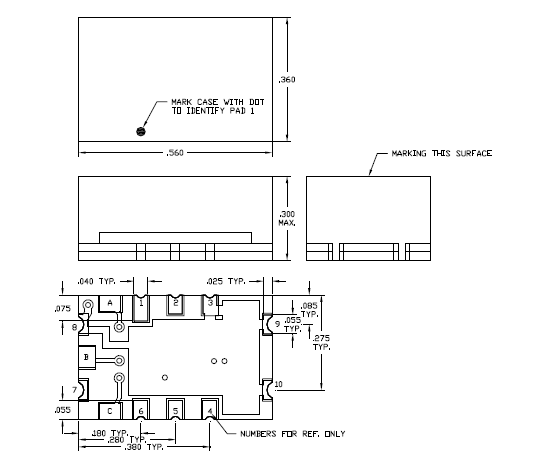

型号
|
T1185(TCXO)
|
|
输出频率范围
|
100~800MHz
|
|
电源电压范围
|
+1.68?+3.5V
|
|
电源电压（Vcc）
|
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
|
|
消耗电流
|
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
|
|
待机时电流
|
-请联系我们以便获取相关的信息,http://www.jingzhen95.com/
|
|
输出电压
|
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
|
|
输出负载
|
10kΩ//10pF
|
|
频率稳定度
|
常温偏差
|
±1.5×10-6 max.（After 2 reflows）
|
|
温度特性
|
±0.5×10-6,±2.5×10-6 max./-30?+85℃
±0.5×10-6,±2.5×10-6 max./-40?+85℃（Option）
|
|
电源电压特性
|
±0.2×10-6 max.（VCC ±5%）
|
|
负载变化特性
|
±0.2×10-6 max.（10kΩ//10pF±10%）
|
|
长期变化
|
±1.0×10-6 max./year
|
|
频率控制
|
控制灵敏度
|
-
|
|
频率控制极性
|
-
|
|
启动时间
|
2.0ms max.
|
石英晶体振荡器和实时时钟模块：
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。Greenray晶振,贴片有源晶振,T1185晶振
