Pletronics晶振,SM55T晶振,有源贴片晶振

频率:0.8~165MHz 尺寸:5.0*3.2mm 智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
订购热线:86-0755-27839045
Pletronics晶振,SM55T晶振,有源贴片晶振

PLE-1

Pletronics晶振,SM55T晶振,有源贴片晶振,Pletronics晶振公司创建于1979年,至今已有超过30年之久的工程和制造经验。主营石英晶振,贴片晶振, 有源晶振,压控振荡器,(PXO)普通晶体振荡器,(TCXO)温补晶体振荡器等所生产的产品使用范围广包括亚洲欧洲和北美的制造业.Pletronics晶振公司拥有国际工程,物流和销售支持.产品设计创新,价格竞争有优势,订货交期时间短在业界具有较好的声誉.近年来引进了50fS超低抖动的PECL / LVDS K系列振荡器,石英晶体振荡器,贴片晶振, (TCXO)温补晶体振荡器, 压控晶体振荡器(VCXO).Pletronics晶振公司关注用户需求,不断研发新品,改善现有产品。
PLE-2

项目

符号

SM55T晶振规格说明

条件

输出频率范围

f0

0.8MHz to 165MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8V ,2.5V,3.3 V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度



T_use



-10 to +70

请联系我们查看更多资料http://www.jingzhen95.com/



-40 to +85

频率稳定度

f_tol

J: ±20 × 10-6



L: ±25 × 10-6

T: ±50 × 10-6

功耗

ICC

20 mA Max.

无负载条件最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

250ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

10ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

PLE-3

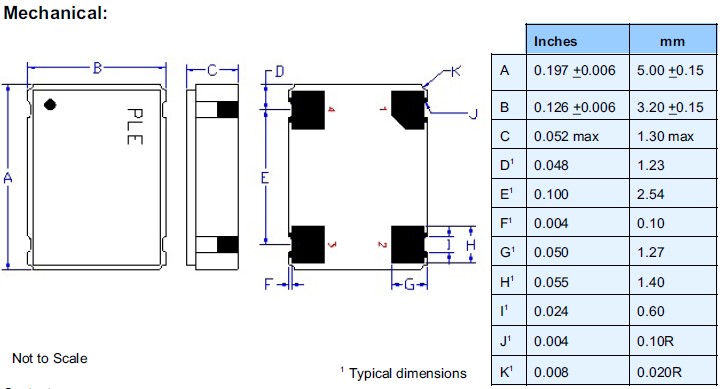

sm55t 1.8v 5.0-3.2 CMOS

PLE-4

晶振使用注意事项
晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不 必要的高温度。
有关SMD晶振产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”。
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认。
由于音叉型石英晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。
若要进行超声波清洗,必须事先根据实际使用状态进行确认。
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。Pletronics晶振,SM55T晶振,有源贴片晶振

PLE-5

Pletronics晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.

集团公司将关注所有环境适用的法律法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.

Pletronics晶振集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少温补晶振,石英晶体振荡器废弃物等.

Pletronics晶振集团尽可能的采用无害的压电石英晶体元器件压电石英晶体有源晶体原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质温室气体及其它污染物.集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用.Pletronics晶振,SM55T晶振,有源贴片晶振

PLE-6
