Pletronics晶振,SM33T晶振,有源晶振

频率:0.75~50MHz 尺寸:2.5*2.0mm 有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 μA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
订购热线:86-0755-27839045
Pletronics晶振,SM33T晶振,有源晶振

PLE-1

Pletronics晶振,SM33T晶振,有源晶振,Pletronics晶振公司创建于1979年,至今已有超过30年之久的工程和制造经验。主营石英晶振,贴片晶振, 有源晶振,压控振荡器,(PXO)普通晶体振荡器,(TCXO)温补晶体振荡器等所生产的产品使用范围广包括亚洲欧洲和北美的制造业.近年来引进了50fS超低抖动的PECL / LVDS K系列振荡器,石英晶体振荡器,贴片晶振, (TCXO)温补晶体振荡器, 压控晶体振荡器(VCXO).Pletronics晶振公司拥有国际工程,物流和销售支持.产品设计创新,价格竞争有优势,订货交期时间短在业界具有较好的声誉.
PLE-2

项目

符号

SM33T晶振规格说明

条件

输出频率范围

f0

0.75MHz to 50 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8 V ,2.5V,3.3 V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度



T_use



G: -10 to +70

请联系我们查看更多资料http://www.jingzhen95.com/



H: -20 to +70

J: -40 to +85

频率稳定度

f_tol

J: ±20 × 10-6



L: ±25 × 10-6

T: ±50 × 10-6

功耗

ICC

20 mA Max.

无负载条件最大工作频率

待机电流

I_std

10μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

100 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

PLE-3

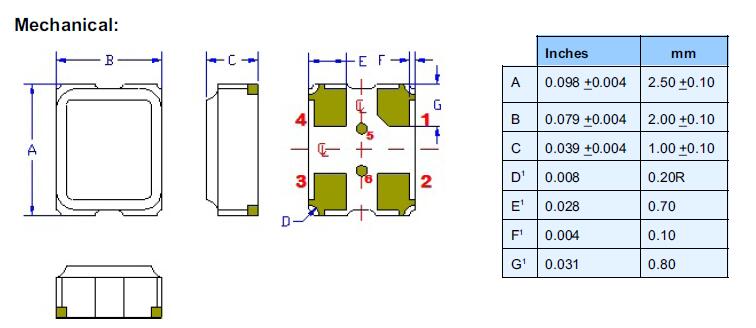

sm33t 1.8v 2520 CMOS

PLE-4

机械振动的影响
晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存贴片晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。Pletronics晶振,SM33T晶振,有源晶振

PLE-5

Pletronics晶振环保基本理念

1.Pletronics晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.集团公司将关注所有环境适用的法律法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.

2.Pletronics晶振根据需要,提高环境技术材料和压电石英晶体元器件晶振,石英晶振,有源晶振,压控振荡器,压电石英晶体有源晶体产品的发展信息及环境管理活动的公开性.减少污染物排放

3.保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观。

4.在所有的压电石英晶体有源晶体压电陶瓷谐振器,晶体振荡器,有源晶振产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.

5.2520晶振进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。

6.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统。Pletronics晶振,SM33T晶振,有源晶振

PLE-6
