瑞康晶振,无源晶振,RSX-10晶振

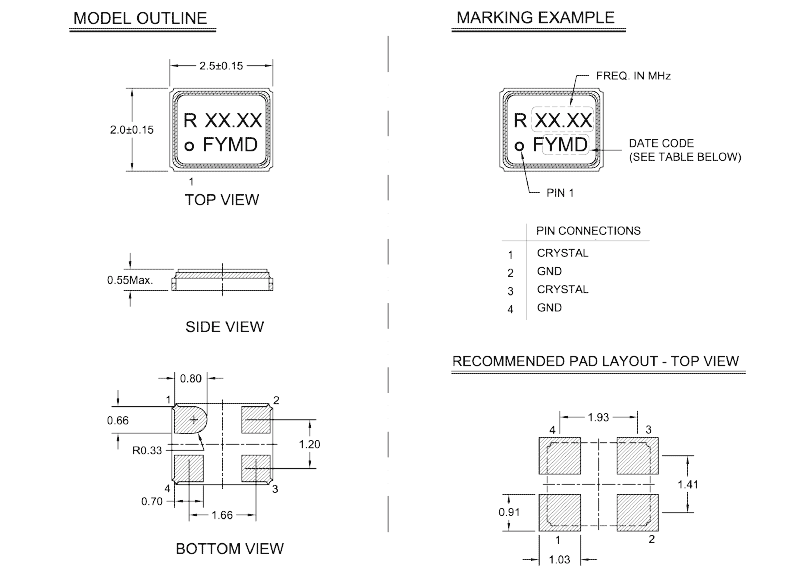

频率:16.368~52MHz 尺寸:2.5*2.0mm
小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线：86-0755-27839045
瑞康晶振,无源晶振,RSX-10晶振,瑞康晶振成立于1967年，Rakon的产品被发现在通信的最前线，速度和可靠性是最重要的。无论是在基础设施、太空卫星还是导航设备上，瑞康晶振,石英晶振,贴片晶振,压控振荡器都处于连接的前沿，更快、更可靠。
RAKON瑞康晶振利用其独特的自然压电特性，制造出极其精确的电信号。这些信号用于产生无线电波，并在最苛刻的通信应用程序中同步时间。Rakon理解市场对于有源晶振、压电陶瓷谐振器、表晶32.768K，晶振,石英晶振,有源晶振,压控晶体振荡器等元器件的需求，使其能够引领领先的规范，并推动技术的边界.
|
瑞康晶振规格
|
单位
|
RSX-10贴片晶振频率范围
|
石英晶振基本条件
|
|
标准频率
|
f_nom
|
16.368~52MHz
|
标准频率
|
|
储存温度
|
T_stg
|
-55°C ～ +105°C
|
裸存
|
|
工作温度
|
T_use
|
-40°C ～ +85°C
|
标准温度
|
|
激励功率
|
DL
|
50μW Max.
|
推荐:1μW ～ 100μW
|
|
频率公差
|
f_— l
|
±20 × 10-6 (标准),
(±15 × 10-6 ～ ±50 × 10-6 可用)
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.jingzhen95.com/
|
|
频率温度特征
|
f_tem
|
±30 × 10-6/-20°C ～ +70°C
|
超出标准的规格请联系我们.
|
|
负载电容
|
CL
|
5~50PF
|
不同负载电容要求,请联系我们.
|
|
串联电阻(ESR)
|
R1
|
如下表所示
|
-40°C — +85°C, DL = 100μW
|
|
频率老化
|
f_age
|
±5 × 10-6 / year Max.
|
+25°C,第一年
|
石英晶振各项注意事项：
如果由频率计数器测量的频率比目标频率高，要增加石英晶振的电容（CL，或Cd以及C 8）的值，以降低频率到目标频率，反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善，这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后，谐振点的调整。如果波形幅度甚至没有提高的频率非常接近目标频率，我们可以通过以下三种方法改进：
方法1：降低产品线路外部电容（Cd和CG）的值，并通过晶体具有较低负载电容（CL）。
方法2：采用小电阻（RR）的晶体。
方法3：使用镉和CG的不等价的设计。
我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本，保证安全。请用频率计数器来测量所述晶体，以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格，请采用晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率，反之亦然高得多系统不能正常工作，由于输出频率会偏差很大.瑞康晶振,无源晶振,RSX-10晶振
瑞康晶振科技股份有限公司，依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’，以界定本公司环境/安卫管理系统之范围，包括任何排除之细节及调整，并指引环境/安卫管理系统与各书面、办法书之对应关系，包含在环境/安卫管理系统内之流程顺序及交互作用的描述。本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务。
有效利用石英晶振,贴片晶振材料资源和能源,认识到资源和能源的有限性,有源晶体振荡器,水晶振荡子等原材料的有效利用.瑞康晶振公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于2520晶振的要求相符，于2004年通过绿色伙伴(Green Partner)验证.
瑞康石英晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是瑞康晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.
瑞康晶振进一步解放思想，学习先进，总结实践，针对新形势、新情况，抓好理念创新，促进安全环保工作更加科学、更加有效。坚持运用，不断完善，持续改进，更要针对新情况、新问题，不断学习先进，总结经验，结合实际，及时改进旧方法，勇于摈弃落后方法。瑞康晶振,无源晶振,RSX-10晶振
