EPSON谐振器MC-146,Q13MC1462000100移动通讯设备晶振，日本EPSON爱普生晶振，进口晶振，MC-146是一款小体积晶振尺寸7.0x1.5x1.4mm晶振，四脚贴片晶振，Q13MC1461000400无源晶振，32.768K晶振，Q13MC1461005200石英晶体谐振器，Q13MC1462001700无铅环保晶振，Q13MC1462001000石英晶振，KHz晶体陶瓷封装，具有小体积轻薄型，耐热及耐环境特点，被广泛用于移动通讯设备，无线网络晶振，蓝牙模块晶振，时钟晶振，钟表电子晶振，电脑主板晶振，汽车电子晶振，医疗设备晶振，数码电子等应用.

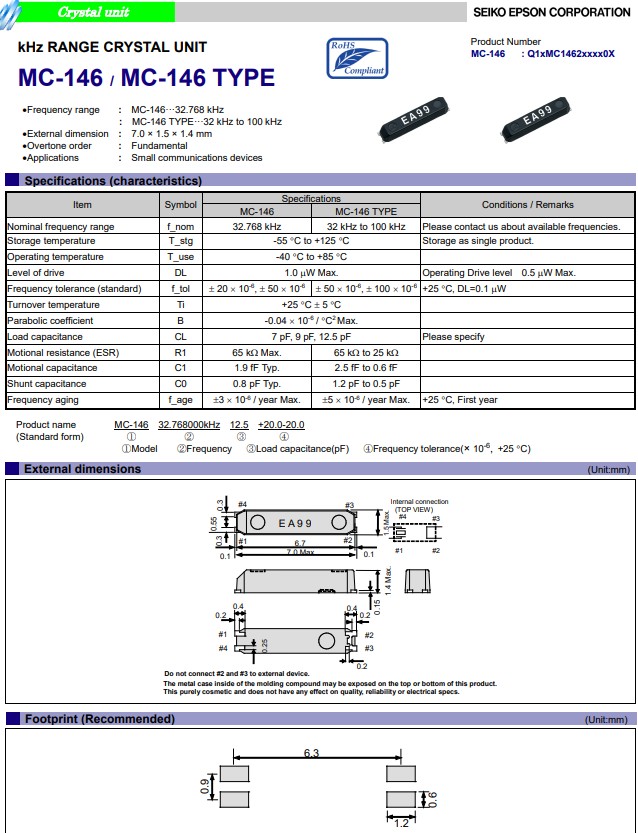

EPSON谐振器MC-146,Q13MC1462000100移动通讯设备晶振，参数图
|
爱普生晶振规格
|
单位
|
MC-146晶振
|
石英晶振基本条件
|
|
标准频率
|
f_nom
|
32.768kHz
|
标准频率
|
|
储存温度
|
T_stg
|
-55°C ～ +125°C
|
裸存
|
|
工作温度
|
T_use
|
-40°C ～ +85°C
|
标准温度
|
|
激励功率
|
DL
|
1.0μW Max.
|
推荐:1μW ～ 100μW
|
|
频率公差
|
f_— l
|
±20×10-6 ,±50×10-6
±100×10-6
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.jingzhen95.com/
|
|
频率温度特征
|
f_tem
|
±30 × 10-6/-20°C ～+70°C
|
超出标准的规格请联系我们.
|
|
负载电容
|
CL
|
7pF,9pF,12.5pF
|
超出标准说明,请联系我们.
|
|
串联电阻(ESR)
|
R1
|
如下表所示
|
-40°C — +85°C, DL = 100μW
|
|
频率老化
|
f_age
|
±3× 10-6 / year Max.
|
+25°C,第一年
|

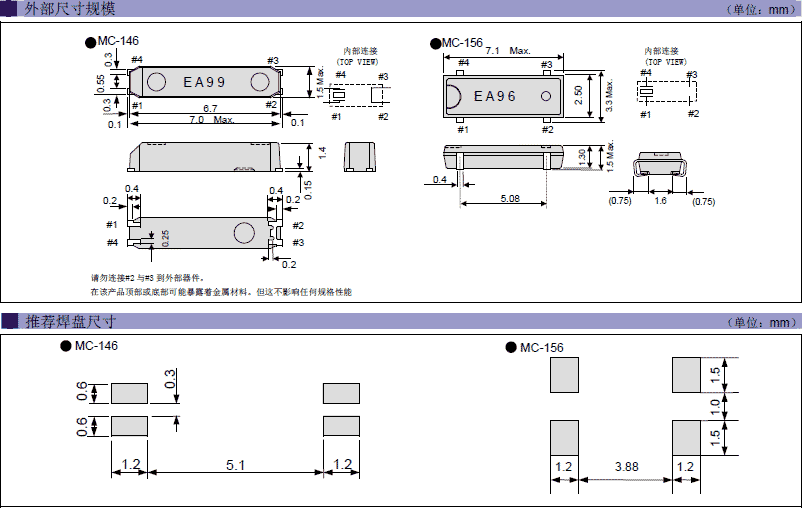

EPSON谐振器MC-146,Q13MC1462000100移动通讯设备晶振，尺寸图
EPSON谐振器MC-146,Q13MC1462000100移动通讯设备晶振
1.晶振生产商在产品的软焊温度条件被设计成可以和普通电子零部件同时作业，但如果是超过规格以上的高温，则频率有可能发生较大的变化，因此请避免不必要的高温度。有关SMD晶振，圆柱晶振产品的回流焊温度描述，请参照“表面贴装型晶体产品的焊接回流焊温度描述:P.107”。
2.关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
3.由于音叉型石英晶体谐振器的频率范围和超声波清洗机的清洗晶振频率很近，容易受到共振破坏，因此请尽可能避免超声
4.波清洗，若要进行超声波清洗，必须事先根据实际使用状态进行确认
5.如果过大的激励电力对石英晶体谐振器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
EPSON谐振器MC-146,Q13MC1462000100移动通讯设备晶振，爱普生晶振,贴片晶振,MC-146晶振，"MC-146 32.7680KA-A0:ROHS",通过此方针的公文化，在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时，也向公司外部公开。爱普生晶振集团将建立可行的技术，技术支持及经济性环境目标，并确保其环境保护活动的质量。
在生产无论是贴片晶振,还是圆柱晶振,爱普生生产商尽可能的采用无害的原材料和生产技术，避免有害物质的产生，比如消耗臭氧层物质、温室气体及其它污染物。集团公司同时将致力于这些物质的收集和回收，最小化有害原料的使用。根据需要，提高环境技术、材料和产品的发展信息及环境管理活动的公开性。
|
编码
|
石英贴片晶振
|
Model/型号
|
Frequency/频率
|
CL Value/负载
|
Freq.tol./频率 @+25°C
|
|
Q13MC1461000100
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
7 pF
|
+/-20.0 ppm
|
|
Q13MC1461000200
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
12.5 pF
|
+/-20.0 ppm
|
|
Q13MC1461000400
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
9 pF
|
+/-20.0 ppm
|
|
Q13MC1461000600
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
6 pF
|
+/-20.0 ppm
|
|
Q13MC1461005200
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
6 pF
|
+/-10.0 ppm
|
|
Q13MC1462000100
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
7 pF
|
+/-20.0 ppm
|
|
Q13MC1462000200
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
12.5 pF
|
+/-20.0 ppm
|
|
Q13MC1462000300
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
7 pF
|
+/-10.0 ppm
|
|
Q13MC1462000400
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
9 pF
|
+/-20.0 ppm
|
|
Q13MC1462000500
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
7 pF
|
+/-100 ppm
|
|
Q13MC1462000600
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
6 pF
|
+/-20.0 ppm
|
|
Q13MC1462000900
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
7 pF
|
+/-50.0 ppm
|
|
Q13MC1462001000
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
12.5 pF
|
+/-50.0 ppm
|
|
Q13MC1462001100
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
12 pF
|
+/-20.0 ppm
|
|
Q13MC1462001200
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
12.5 pF
|
+/-30.0 ppm
|
|
Q13MC1462001500
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
7 pF
|
+/-30.0 ppm
|
|
Q13MC1462001600
|
7 x 1.5 x 1.4 mm
|
MC-146进口晶振
|
32.768000 kHz
|
12 pF
|
+/-50.0 ppm
|
|
Q13MC1462001700
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
12.5 pF
|
+/-10.0 ppm
|
|
Q13MC1462001800
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
10 pF
|
+/-20.0 ppm
|
|
Q13MC1462002200
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
8 pF
|
+/-20.0 ppm
|
|
Q13MC1462003700
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
12.5 pF
|
+/-100 ppm
|
|
Q13MC1462005300
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
10 pF
|
+/-10.0 ppm
|
|
Q13MC1462005900
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.768000 kHz
|
8 pF
|
+/-10.0 ppm
|
|
Q14MC1461001300
|
7 x 1.5 x 1.4 mm
|
MC-146
|
32.000000 kHz
|
12.5 pF
|
+/-50.0 ppm
|
