爱普生32.768K晶振FC-135,Q13FC1350000100时钟模块晶振，日本EPSON爱普生晶振，进口晶振，FC-135是一种被广泛采用的32.768kHz晶体单元，小体积晶振尺寸3.2x1.5mm晶振，Q13FC1350000300两脚贴片晶振，32.768K晶振，Q13FC1350000500无源晶振，Q13FC1350001100石英贴片晶振，石英晶体谐振器，无铅环保晶振，具有超小型，轻薄型，耐热及耐环境特点，对于扩展温度范围的应用至+105°C。Q13FC1350003900应用于可穿戴产品，低功耗mcu的子时钟，无线模块的子时钟，理想的单片机子时钟和模块，从消费设备到工业设备的应用。
爱普生32.768K晶振FC-135,Q13FC1350000100时钟模块晶振，参数图
|
爱普生晶振规格
|
单位
|
FC-135晶振
|
石英晶振基本条件
|
|
标准频率
|
f_nom
|
32.768kHz
|
标准频率
|
|
储存温度
|
T_stg
|
-55°C ～ +125°C
|
裸存
|
|
工作温度
|
T_use
|
-40°C ～ +125°C
|
标准温度
|
|
激励功率
|
DL
|
0.5μW Max.
|
推荐:1μW ～ 100μW
|
|
频率公差
|
f_— l
|
±20 × 10-6
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.jingzhen95.com/
|
|
频率温度特征
|
f_tem
|
±30 × 10-6/-20°C ～+70°C
|
超出标准的规格请联系我们.
|
|
负载电容
|
CL
|
7pF,9pF,12.5pF
|
超出标准说明,请联系我们.
|
|
串联电阻(ESR)
|
R1
|
如下表所示
|
-40°C — +85°C, DL = 100μW
|
|
频率老化
|
f_age
|
±3× 10-6 / year Max.
|
+25°C,第一年
|

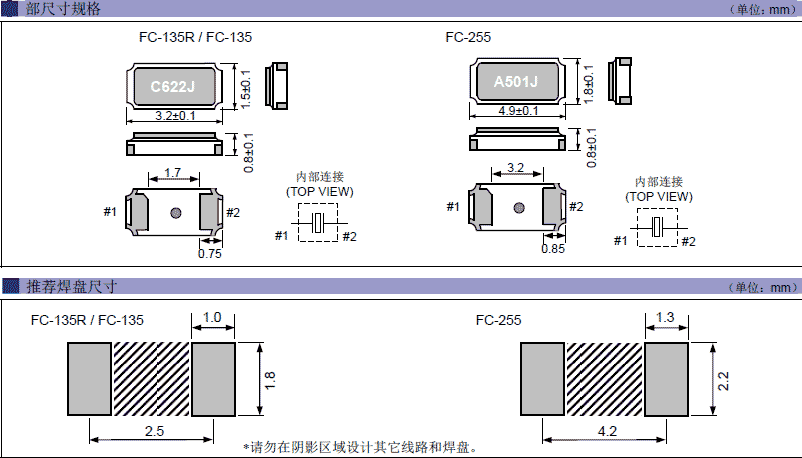

爱普生32.768K晶振FC-135,Q13FC1350000100时钟模块晶振，尺寸图
爱普生32.768K晶振FC-135,Q13FC1350000100时钟模块晶振
1.关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
2.由于音叉型石英晶体谐振器的晶振频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声
3.如果过大的激励电力对石英晶体谐振器外加电压，"FC-135 32.7680KA-A3",有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
4.如果过大的激励电力对晶振谐振器外加电压，有可能导致特性老化或损坏，因此请在晶体滤波器的输入电平在10dBm以下的状态下使用。
爱普生32.768K晶振FC-135,Q13FC1350000100时钟模块晶振，爱普生晶振,石英晶振,FC-135晶振，"FC-135 32.7680KA-A3",创造并提供专研了“省、小、精”的32.768KHz钟表晶振,温补晶振晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品；并且构筑和革新既可以降低 环境负荷又可以提高生产性的生产流程的活动。
保护环境，重视员工、客户和公众的健康和安全。我们从事任何活动，都要以注重安全和环保方式，并考虑到生态系统的建设已经晶振厂家复杂性和相关性。
建立目标指标、监测程序，利用最好的管理手段，应用节约成本的技术，技术支持，持续改进我们的环境表现。我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化。
|
编码
|
LxWxH/尺寸
|
贴片晶振
|
Frequency/频率
|
CL Value/负载
|
Freq.tol./频率 @+25°C
|
|
Q13FC1350000100
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
7 pF
|
+/-10.0 ppm
|
|
Q13FC1350000200
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
7 pF
|
+/-20.0 ppm
|
|
Q13FC1350000300
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
9 pF
|
+/-20.0 ppm
|
|
Q13FC1350000400
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
12.5 pF
|
+/-20.0 ppm
|
|
Q13FC1350000500
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
12.5 pF
|
+/-10.0 ppm
|
|
Q13FC1350000600
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
9 pF
|
+/-10.0 ppm
|
|
Q13FC1350000800
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
9 pF
|
+/-30.0 ppm
|
|
Q13FC1350000900
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
9 pF
|
+/-8.0 ppm
|
|
Q13FC1350001000
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
15 pF
|
+/-20.0 ppm
|
|
Q13FC1350001100
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
12 pF
|
+/-20.0 ppm
|
|
Q13FC1350001200
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
8 pF
|
+/-20.0 ppm
|
|
Q13FC1350001300
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
10 pF
|
+/-20.0 ppm
|
|
Q13FC1350001700
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
12.5 pF
|
+/-30.0 ppm
|
|
Q13FC1350001900
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
12.5 pF
|
-18.0/+22.0 ppm
|
|
Q13FC1350003900
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768k晶振
|
7.5 pF
|
+/-10.0 ppm
|
|
Q13FC1350004900
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
6 pF
|
+/-20.0 ppm
|
|
Q13FC1350005700
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
10 pF
|
+/-10.0 ppm
|
|
Q13FC1350006000
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
6 pF
|
+/-10.0 ppm
|
|
Q13FC1350006100
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
6.5 pF
|
+/-20.0 ppm
|
|
Q13FC1350006300
|
3.2 x 1.5 x 0.9 mm
|
FC-135
|
32.768000 kHz
|
18 pF
|
+/-20.0 ppm
|
