Pletronics晶振,PE77D晶振,OSC晶振

频率:40~325MHz 尺寸:5.0*7.0mm 智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
订购热线:86-0755-27839045
Pletronics晶振,PE77D晶振,OSC晶振

PLE-1

Pletronics晶振,PE77D晶振,OSC晶振,Pletronics晶振公司创建于1979年,至今已有超过30年之久的工程和制造经验。主营石英晶振,贴片晶振, 有源晶振,压控振荡器,(PXO)普通晶体振荡器,(TCXO)温补晶体振荡器等所生产的产品使用范围广包括亚洲欧洲和北美的制造业.Pletronics晶振公司拥有国际工程,物流和销售支持.产品设计创新,价格竞争有优势,订货交期时间短在业界具有较好的声誉.2008年为新兴技术发布了重要的新产品,如超精密有源晶振,低损耗石英晶体振荡器.Pletronics晶振公司关注用户需求,不断研发新品,改善现有产品。
PLE-2

型号

符号

PE77D(5070)

输出规格

-

LV-PECL

输出频率范围

fo

40~325MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
含常温偏差

f_tol

±20×10-6 ,±25×10-6, ±50×10-6 max.

保存温度范围

T_stg

-55~+125

运行温度范围

T_use

-10~+70 ,-40~+85

消耗电流

ICC

90mA max. (fo170MHz)

待机时电流(#1引脚"L")

I_std

10μA max.

输出负载

Load-R

50Ω to VCC-2V

波形对称

SYM

45~55% [at outputs cross point]

0电平电压

VOL

VCC-1.81~VCC-1.62V

1电平电压

VOH

VCC-1.025~VCC-0.88V

上升时间 下降时间

tr, tf

0.5ns max. [20~80% Output, OutputN]

差分输出电压

VOD1, VOD2

-

差分输出误差

VOD

-

补偿电压

VOS

-

补偿电压误差

VOS

-

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

10ms

周期抖动(1)

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1)

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHzfo<40MHz,fo offset:12kHz~5MHz fo40MHz,fo offset:12kHz~20MHz]

PLE-3

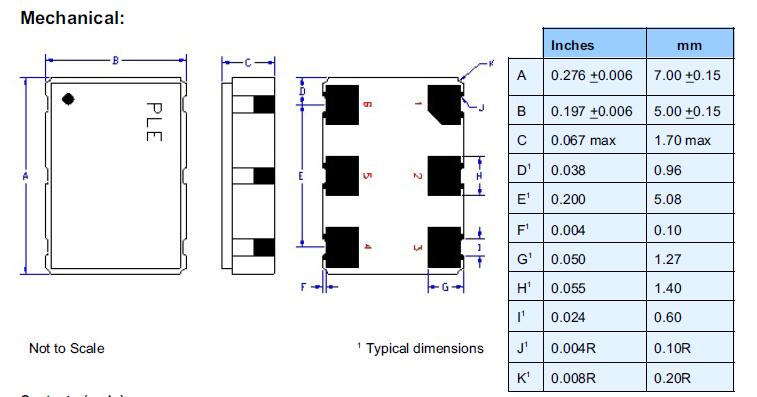

pe77d 2.5v 7050 PECL

PLE-4

晶振使用注意事项
晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不 必要的高温度。
有关SMD晶振产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”。
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认。
由于音叉型石英晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。
若要进行超声波清洗,必须事先根据实际使用状态进行确认。
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。Pletronics晶振,PE77D晶振,OSC晶振

PLE-5

Pletronics晶振环保基本理念

1.Pletronics晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.集团公司将关注所有环境适用的法律法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.

2.Pletronics晶振根据需要,提高环境技术材料和压电石英晶体元器件晶振,石英晶振,有源晶振,压控振荡器,压电石英晶体有源晶体产品的发展信息及环境管理活动的公开性.减少污染物排放

3.保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观。

4.在所有的压电石英晶体有源晶体压电陶瓷谐振器,晶体振荡器,有源晶振产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.

5.对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。

6.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统。Pletronics晶振,PE77D晶振,OSC晶振

PLE-6
