Pletronics晶振,PE55D晶振,有源晶振

频率:40~325MHz 尺寸:5.0*3.2mm 贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
订购热线:86-0755-27839045
Pletronics晶振,PE55D晶振,有源晶振

PLE-1

Pletronics晶振,PE55D晶振,有源晶振,1979,在美国华盛顿州成立了Pletronics公司,主营石英晶振,贴片晶振, 有源晶振,压控振荡器,(PXO)普通晶体振荡器,(TCXO)温补晶体振荡器等.至今已有超过30年之久的工程和制造经验.所生产的产品使用范围广包括亚洲欧洲和北美的制造业.Pletronics晶振公司关注用户需求,不断研发新品,改善现有产品.能够满足不同客户对于石英晶振, 贴片晶振,温补晶体振荡器等频率控制元件的需求提供一个完整的解决方案.
PLE-2

项目

符号

PE55D晶振规格说明

条件

输出频率范围

f0

40MHz to 325 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.5 V,3.3V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -10 to +70

请联系我们查看更多资料http://www.jingzhen95.com/

H: -20 to +70

J: -40 to +85

频率稳定度

f_tol

J: ±20 × 10-6



L: ±25 × 10-6

T: ±50 × 10-6

功耗

ICC

90 mA Max.

无负载条件最大工作频率

待机电流

I_std

10μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年

PLE-3

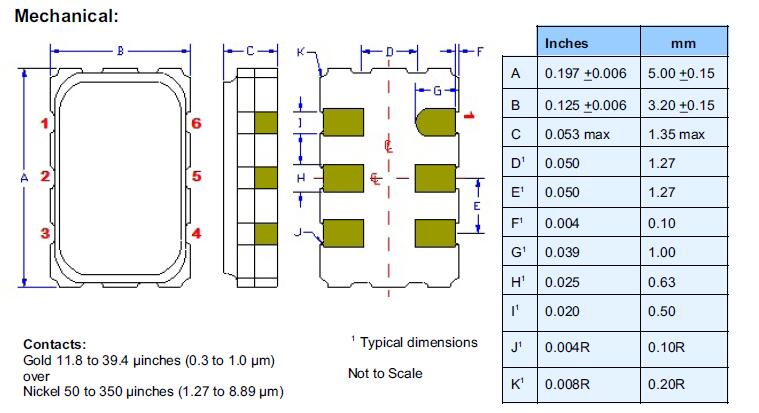

pe55d 2.5v 5.0-3.2 PECL

PLE-4

晶振使用注意事项
<晶体谐振器>
如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍 以上。
<晶体振荡器>
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接。关于个别机型请确认宣传册、规格书。
<晶体滤波器>
注意电路板图形的配置,避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路。
如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用。
<光学产品>
由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用。Pletronics晶振,PE55D晶振,有源晶振

PLE-5

Pletronics晶振环保基本理念
1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.
2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.
3.有效利用石英晶体振荡器压控晶体振荡器(VCXO)压电石英晶体有源晶体资源和能源,认识到资源和能源的有限性,努力进行有效利用.
4.Pletronics晶振集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少温补晶振,石英晶体振荡器废弃物等.
5.Pletronics晶振集团尽可能的采用无害的压电石英晶体元器件压电石英晶体5032晶振原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质温室气体及其它污染物.集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用.Pletronics晶振,PE55D晶振,有源晶振

PLE-6
