泰艺晶振,差分晶振,OA晶振

频率:10~250MHz 尺寸:3.2*2.5mm 小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点。
订购热线:86-0755-27839045
泰艺晶振,差分晶振,OA晶振

TY-1

泰艺晶振,差分晶振,OA晶振,台湾泰艺电子成立于民国893,前身为泰电电业股份有限公司电子部民国65年设立),是一家专业晶振,石英晶振,有源晶振,压控振荡器频率控制元件制造商.主要产品包括石英振荡子』、『石英晶体振荡器』、『压控石英振荡器』、『温度补偿石英振荡器』,并且是台湾唯一拥有生产恒温控制石英振荡器技术的制造商,完整的产品线提供一次性购足的服务.泰艺石英晶振公司以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.

TY-2

型号

符号

OA(3225)

输出规格

-

LV-PECL

输出频率范围

fo

10~250MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
含常温偏差

f_tol

±50×10-6 max., ±100×10-6 max.

保存温度范围

T_stg

-55~+125

运行温度范围

T_use

-10~+70 ,-40~+85

消耗电流

ICC

45mA max. (fo170MHz)

待机时电流(#1引脚"L")

I_std

10μA max.

输出负载

Load-R

50Ω to VCC-2V

波形对称

SYM

45~55% [at outputs cross point]

0电平电压

VOL

VCC-1.81~VCC-1.62V

1电平电压

VOH

VCC-1.025~VCC-0.88V

上升时间 下降时间

tr, tf

0.5ns max. [20~80% Output, OutputN]

差分输出电压

VOD1, VOD2

-

差分输出误差

VOD

-

补偿电压

VOS

-

补偿电压误差

VOS

-

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1)

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1)

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动



tpj



1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHzfo<40MHz,fo offset:12kHz~5MHz fo40MHz,fo offset:12kHz?20MHz]

TY-3

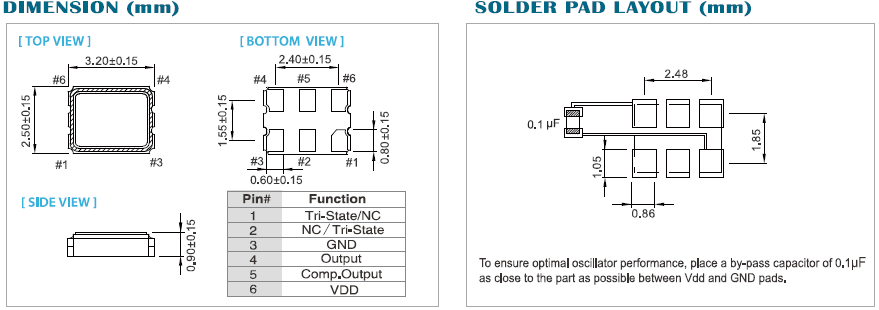

OA-3.2.2.5

TY-4

石英晶振各项注意事项
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶体谐振器的品质和可靠性,必须在适当的条件下存储, ,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
关于机械性冲击
(1) 从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。
(2) SMD晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。
(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作。泰艺晶振,差分晶振,OA晶振

TY-5

自从欧盟颁布各项绿色环保指令RoHS),世界各国已陆续制定公布相关之法令规章,推动绿色產品的發展色产品的发展.泰艺电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求有源晶振,压控振荡器,贴片晶振.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.

泰艺晶振公司自公司成立以来,秉持对环境保护承诺之宣言:『还给后代一个干净的地球』,所有活动应遵从以下政策以下政策
1. 新產品自設計階段至成品完成後之服務即應考量該產品對環境產生之衝擊避免使用會造成污染之原物
2. 若無法避免需產生或使用時應管制單位產生量及使用量做持續性
3.晶振,3225晶振,有源晶振,压控振荡器自设计阶段至成品完成后之服务即应考察该产品对环境产生之冲击,避免使用会造成污染之原物料及制程对污染之防治应从根源解决问题,不产生不使用为最高指导原则.
4.若无法避免需产生或使用时,应管制单位产生量及使用量,做持续性之追踪管制改进并制定预防方案或是降低污染量,水电等消耗性资源使用,应从系统研究改善使用效率,以达成节约能源之目标.
5.公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正持续改善作业,落实与维护环境保护,响应全球环保运动.泰艺晶振,差分晶振,OA晶振

TY-6

                服务热线:0755-27839045

                Q Q联系:262320519

                邮箱:szceob2b@163.com
