NDK晶振,SPXO振荡器,NZ2520SD晶振

频率:1.5~80MHz 尺寸:2.5*2.0mm 有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 μA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
订购热线:86-0755-27839045
NDK晶振,SPXO振荡器,NZ2520SD晶振

NDK-1

NDK晶振,SPXO振荡器,NZ2520SD晶振,日本电波工业株式NDK晶振会社作为压电石英晶体元器件、压电石英晶振、有源晶振、压电陶瓷谐振器、石英晶振器件的专业生产厂家,以“通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立。

日本电波工业株式NDK晶振经营范围:石英晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销追求使用更方便、更稳定的发振源,创造更高的附加价值。不畏失败,向困难挑战,努力培养出能自我开发的人才。通过工作发扬人格。尊重个人,努力提高员工的生活水平。以与关系公司、供货商及包括地区社会在内的共同繁荣来回报投资者。

NDK-2

项目

符号

NZ2520SD规格说明

条件

输出频率范围

f0

1.5~80MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

+1.8 to +3.3

请联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

-40 to +85

-10 to +60

-10 to +70

请联系我们查看更多资料http://www.jingzhen95.com/

频率稳定度

f_tol

±20 × 10-6

 ±30 × 10-6

±50 × 10-6



功耗

ICC

1.8~8.5mA

无负载条件、最大工作频率

待机电流

I_std

10μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

NDK-3

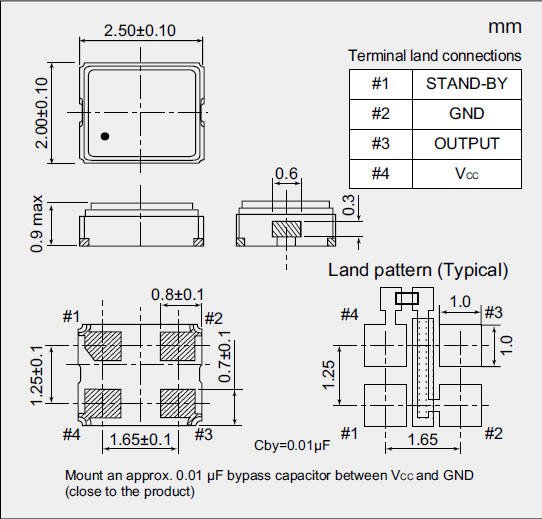

NZ2520SD_2.5_2.0 CMOS

NDK-4

1.超声波清洗
1)使用AT-切割晶体和表面面滤波器波(SAW/陶瓷谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。
3)请勿清洗开启式晶振产品
4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。
5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB
2.操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。NDK晶振,SPXO振荡器,NZ2520SD晶振

NDK-5

日本电波工业株式NDK晶振已经建立和正在推动一项中期计划的具体减排目标,以减少二氧化碳的排放是全球变暖的原因。它也有助于减少(抑制)CO2排放量,通过使用最先进的技术,实现最小化,以及减少石英晶体振荡器,石英晶体的重量和功耗,以支持社会的需要。

日本电波工业株式NDK晶振的新概念的温补晶振,石英晶体振荡器器件。通过产品生命周期提高整体节能贡献和环境绩效的举措。制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱。

制造业-环保生产—我们将介绍一些情况下,发现CO2排放量的产品生命周期使用环境LCA方法。日本电波工业株式NDK晶振所说的LCA指的是“生命周期评估”,它包括评估2520晶振的寿命。在这里,产品的生命不仅仅是产品本身的制造阶段,而是包括原料组成产品的零件/材料的开采阶段,包括产品的制造阶段,销售阶段,包括到产品交付给用户使用的阶段,包括产品使用由用户和维修/维护参与它,和处置阶段,通过用户废弃产品回收,回收或处置。在ISO14000系列环境标准中也建立了国际标准。NDK晶振,SPXO振荡器,NZ2520SD晶振

NDK-6
