百利通亚陶晶振,有源晶振,JX322晶振

频率:10~400MHz 尺寸:3.2*2.5mm 贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
订购热线:86-0755-27839045
百利通亚陶晶振,有源晶振,JX322晶振

1BLT-1

百利通亚陶晶振,有源晶振,JX322晶振,PERICOM百利通亚陶晶振公司的总部位于美国德克萨斯州的密尔皮特斯,主要生产的石英晶振,贴片晶振,有源晶体振荡器,压电石英晶体元器件、压电石英晶体、有源晶体广泛应用于智能设备,汽车电子,无线通讯,网络通信,精密仪器,GPS卫星,网络控制器,全球GPS定位系统等领域.工程、销售、仓储和物流办事处设在台北,香港、曼彻斯特、上海、深圳、中国、韩国、慕尼黑、德国、以及世界各地的支持办事处.

PERICOM 的石英晶体振荡器是低抖动、极稳定的振荡器模块,结合了通过认证的石英晶体谐振器技术,以及 PERICOM 最先进的频率 IC 技术.我们的振荡器具备 CMOS/TTLLVPECL LVDS 输出逻辑,针对各种产品应用的总精确度可达 ±20 ppm,包括 WiFiWiMaxPON 及相关电信标准(例如 SONET/SDH.此外,部分振荡器产品具备电压控制功能,可调整用于数据讯号撷取、频率时序重排和抖动衰减,或频率合成的输出频率内电路.2BLT-2

型号

符号

JX322

输出规格

-

LV-PECL

输出频率范围

fo

10~400MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6 max., ±100×10-6 max.

保存温度范围

T_stg

-40~+85

运行温度范围

T_use

-10~+70 ,-40~+85

消耗电流

ICC

60mA  (fo170MHz)

待机时电流(#1引脚"L"

I_std

10μA Max.

输出负载

Load-R

50Ω to VCC-2V

波形对称

SYM

45?55% [at outputs cross point]

0电平电压

VOL

VCC-1.81?VCC-1.62V

1电平电压

VOH

VCC-1.025?VCC-0.88V

上升时间 下降时间

tr, tf

0.5ns max. [20?80% Output, OutputN]

差分输出电压

VOD1, VOD2

-

差分输出误差

VOD

-

补偿电压

VOS

-

补偿电压误差

VOS

-

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHz
fo<40MHz,fo offset:12kHz?5MHz fo40MHz,fo offset:12kHz?20MHz]

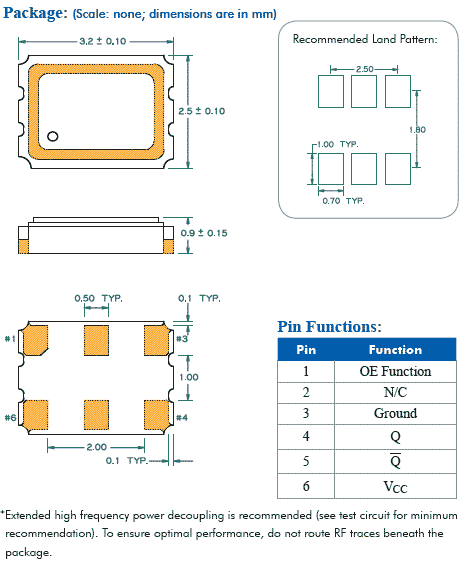

3BLT-3JX322 3225 LVPECL4BLT-4

超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

1.如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在晶体滤波器的输入电平在10dBm以下的状态下使用。

2.晶体产品的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度。有关SMD晶振产品的回流焊温度描述,请参照“表晶晶振产品的焊接回流焊温度描述:P.107”。
3.由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用。
4.如果石英晶振滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路
5.波清洗,若要进行超声波清洗,必须事先根据实际使用状态进行确认.百利通亚陶晶振,有源晶振,JX322晶振5BLT-5

PERICOM百利通亚陶晶振环保基本理念:

PERICOM百利通亚陶晶振在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的晶振,石英晶振,压电石英晶体元器件价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.
承诺保护环境,重视员工、客户和公众的健康和安全.我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性.
PERICOM百利通亚陶晶振公司的目标是保证压电石英晶体元器件继续满足客户要求的同时对环境的影响降到最小,有源晶振,压控晶体振荡器,贴片晶振生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.
推进3225晶振,压控振荡器环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献,建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.
PERICOM百利通亚陶晶振建立目标指标、监测程序,利用最好的管理手段,应用节约成本的技术,持续改进我们的环境表现.我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化.
PERICOM百利通亚陶晶振公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.百利通亚陶晶振,有源晶振,JX322晶振
