百利通亚陶晶振,差分晶振,HX72晶振

尺寸:5.0*7.0mm 频率:25~161MHz 5070mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：86-0755-27839045

百利通亚陶晶振,差分晶振,HX72晶振,PERICOM百利通亚陶晶振公司的总部位于美国德克萨斯州的密尔皮特斯,主要生产晶振,石英晶振,有源晶振,压控振荡器,压电石英晶体元器件、压电石英晶体、有源晶体等水晶组件以及二极管、整流桥、晶体管、场效应管等等.还包括电源管理设备,如LED驱动、交直流转换器和控制器,电源开关和线性稳压器和电压参考特功能的设备,如USB电源开关、负荷开关、电压主管,和马达控制器.

PERICOM百利通亚陶晶振公司的生产与销售基地遍布美国普莱诺、密尔皮特斯,台湾的桃园、朱贝,英国曼彻斯特及德国.戴奥德斯的贴片晶振,石英水晶制造车间出去美国英国之外在我国上海也有生产车间,在上海、济南、成都、扬州、中国、香港、纽豪斯和台北都设有组装和测试设备.PERICOM百利通亚陶晶振公司的产品符合欧盟环保要拥有c-tpat认证,所拥有的制作设备获得qs-9000、ISO-9001:2008、ts16949:02和ISO14001认证,足以见得戴奥德斯公司一流的生产技术以及先进的设备和服务管理体系.

型号	符号	HX72
输出规格	-	LV-PECL
输出频率范围	fo	25~161MHz
电源电压	V_CC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存温度范围	T_stg	-40~+85℃
运行温度范围	T_use	-10~+70℃ ,-40~+85℃
消耗电流	I_CC	45mA max. (fo≦170MHz)
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	50Ω to V_CC-2V
波形对称	SYM	45~55% [at outputs cross point]
0电平电压	V_OL	V_CC-1.81~V_CC-1.62V
1电平电压	V_OH	V_CC-1.025~V_CC-0.88V
上升时间下降时间	tr, tf	0.5ns max. [20~80% Output, OutputN]
差分输出电压	V_OD1, V_OD2	-
差分输出误差	⊿V_OD	-
补偿电压	V_OS	-
补偿电压误差	⊿V_OS	-
交叉点电压	Vcr	-
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz]

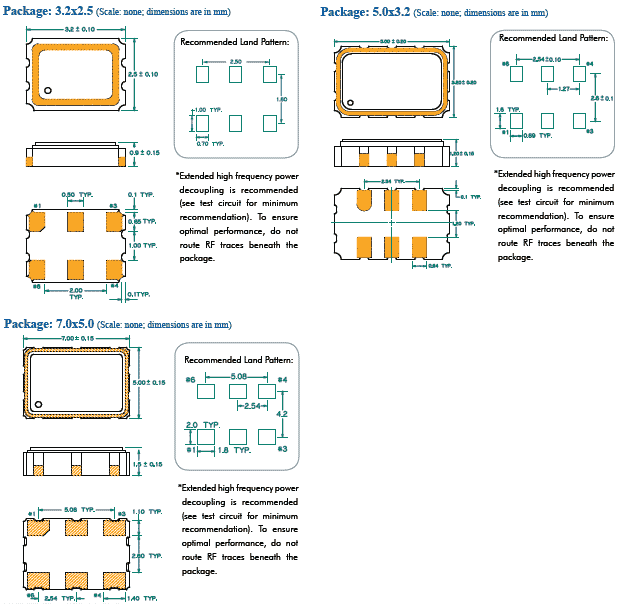

HXQ-2.5V_3.3V 3.2_2.5_5.0_3.2 _7_5 LVPECL

石英晶体振荡器和实时时钟模块：

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。百利通亚陶晶振,差分晶振,HX52晶振

BLT-5

PERICOM百利通亚陶晶振环保基本理念：

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行压电石英晶体、有源晶振,压控晶体振荡器原材料的有效利用.

4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会.

5.推进有源晶振,压控振荡器环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.

7.努力创造丰富的晶振,差分晶振,压电石英晶体元器件价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.

8.满足客户要求的同时对环境的影响降到最小,在有源晶振,压控振荡器,贴片晶振生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.

9.实施创新战略,提高有源晶振,压控振荡器,贴片晶振自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标，百利通亚陶晶振,差分晶振,HX72晶振 BLT-6
