百利通亚陶晶振,差分晶振,HX702晶振

频率:25~161MHz 尺寸:5.0*7.0mm 5070mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
订购热线:86-0755-27839045
百利通亚陶晶振,差分晶振,HX702晶振

1BLT-1

百利通亚陶晶振,差分晶振,HX702晶振,PERICOM百利通亚陶晶振公司的总部位于美国德克萨斯州的密尔皮特斯,PERICOM 最先进的频率 IC 技术.我们的恒温晶体振荡器具备 CMOS/TTLLVPECL LVDS 输出逻辑,针对各种产品应用的总精确度可达 ±20 ppm,包括 WiFiWiMaxPON 及相关电信标准(例如 SONET/SDH.此外,部分振荡器产品具备电压控制功能,可调整用于数据讯号撷取、频率时序重排和抖动衰减,或频率合成的输出频率内电路.

百利通亚陶所生产的石英晶振,贴片晶振,有源晶体振荡器,压电石英晶体元器件、压电石英晶体、有源晶体广泛应用于智能设备,汽车电子,无线通讯,网络通信,精密仪器,GPS卫星,网络控制器,全球GPS定位系统等领域

2BLT-2

型号

符号

HX702

输出规格

-

LV-PECL

输出频率范围

fo

25~161MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6 max., ±100×10-6 max.

保存温度范围

T_stg

-40?+85

运行温度范围

T_use

-10?+70 ,-40?+85

消耗电流

ICC

80mA (fo170MHz)

待机时电流(#1引脚"L"

I_std

30μA

输出负载

Load-R

50Ω to VCC-2V

波形对称

SYM

45?55% [at outputs cross point]

0电平电压

VOL

VCC-1.81?VCC-1.62V

1电平电压

VOH

VCC-1.025?VCC-0.88V

上升时间 下降时间

tr, tf

0.5ns max. [20?80% Output, OutputN]

差分输出电压

VOD1, VOD2

-

差分输出误差

VOD

-

补偿电压

VOS

-

补偿电压误差

VOS

-

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHz
fo<40MHz,fo offset:12kHz?5MHz fo40MHz,fo offset:12kHz?20MHz]

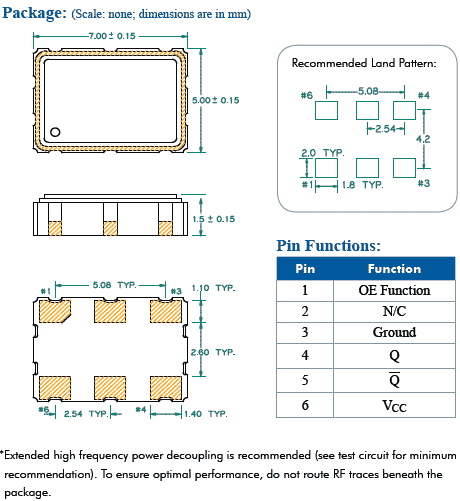

3BLT-3HX702 2.5V_3.3V 7_5 LVPECL4BLT-4

使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

机械振动的影响
石英晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保晶体产品未撞击机器或其他电路板等。
超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。百利通亚陶晶振,差分晶振,HX702晶振5BLT-5

PERICOM百利通亚陶晶振环保基本理念:

PERICOM百利通亚陶晶振在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的晶振,石英晶振,压电石英晶体元器件价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.

PERICOM百利通亚陶晶振公司的目标是保证压电石英晶体元器件继续满足客户要求的同时对环境的影响降到最小,在有源晶振,压控晶体振荡器,贴片晶振生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.承诺保护环境,重视员工、客户和公众的健康和安全.我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性.

实施创新战略,提高有源晶振,压控振荡器,贴片晶振自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

PERICOM百利通亚陶晶振致力于环境保护,包括预防污染.5070晶振,有源晶振,压控振荡器的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.百利通亚陶晶振,差分晶振,HX702晶振6BLT-6
