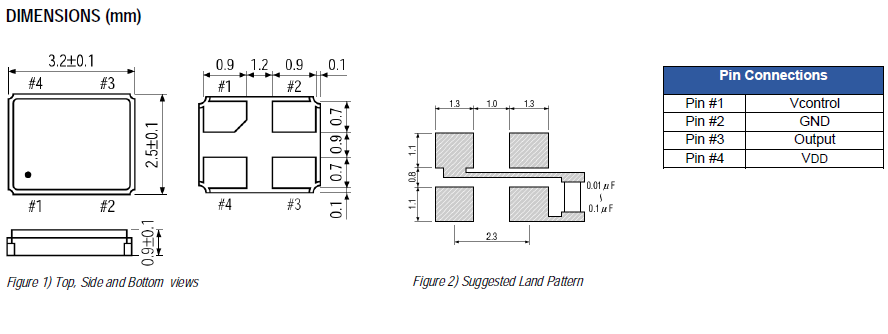

频率:2~54MHz 尺寸:3.2*2.5mm
压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅
ECS晶振,ECS-2532VXO晶振,ECS-2532VXO-270B-2.8晶振,3225晶振,自1980年ECS Inc.晶振集团成立以来,在国际范围内进行了近35年的业务。ECS Inc集团拥有顶尖人才和技术,以及创新的产品开发理念,使其能够解决复杂的客户问题.石英晶振,贴片晶振,压控晶振,压电水晶的批量生产在日本、中国、台湾和韩国的世界级认证的制造设施.内部检测和测试确保所有产品达到或超过ECS公司的质量保证标准.ECS inc .以迅速扩大的市场部门的多元化产品基础,热情关注客户和市场趋势,调动企业的力量,为世界各地的客户提供一贯的卓越服务。
型号 |
ECS-2532VXO (VCXO) |
|
输出频率范围 |
2~54MHz |
|
电源电压范围 |
2.8 to 3.3V |
|
电源电压(Vcc) |
+2.8V/+3.0V/+3.3V |
|
消耗电流 |
+5mA max |
|
待机时电流 |
- |
|
输出电压 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
输出负载 |
10kΩ//15pF |
|
频 率 稳 定 度 |
常温偏差 |
±1.5×10-6 max.(After 2 reflows) |
温度特性 |
±1.0×10-6,±2.5×10-6 max./-40~+85℃ |
|
电源电压特性 |
±0.2×10-6 max.(VCC ±5%) |
|
负载变化特性 |
±0.2×10-6 max.(10kΩ//10pF±10%) |
|
长期变化 |
±5×10-6 max./year |
|
频 率 控 制 |
控制灵敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
频率控制极性 |
正极性 |
晶振使用注意事项
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的有源晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。ECS晶振,ECS-2532VXO晶振,ECS-2532VXO-270B-2.8晶振,3225晶振
