KDS晶振,DSO533SJ晶振,贴片有源晶振

频率:13.5~212.5MHz  尺寸:5.0*3.2mm
主要应用领域:无线通讯,手机,笔记本PC和LCDM、符合RoHS/无铅.石英晶体振荡器,精度高,覆盖频率范围宽的特点,自动安装和回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5 V,高稳定性,低抖动...
订购热线:86-0755-27839045
KDS晶振,DSO533SJ晶振,贴片有源晶振

1KSD-1KDS晶振,DSO533SJ晶振,贴片有源晶振,日本株式会社大真空晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括石英晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.

2KSD-2

项目

符号

DSO533SJ晶振

条件

输出频率范围

f0

13.5~212.5MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.5V,3.3V

联系我们以了解更多相关信息

储存温度

T_stg

-40 to +105

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.jingzhen95.com/

H: -40 to +105


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6


功耗

ICC

20 mA Max.

无负载条件最大工作频率

待机电流

I_std

10μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

3KSD-3

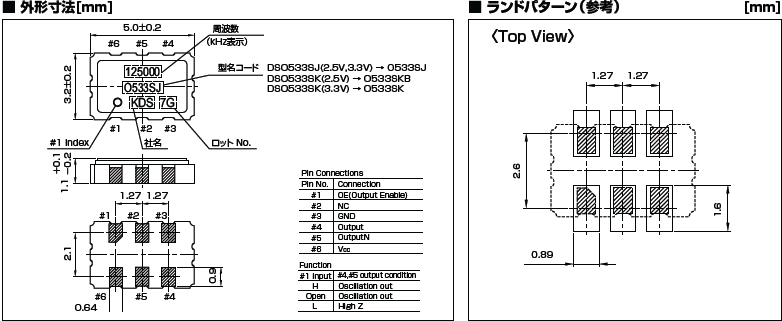

DSO533SJ 5032(LVDS)

4KSD-4石英晶振各项注意事项:
机械振动的影响
石英晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保晶体产品未撞击机器或其他电路板等。
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用SMD晶振产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致石英晶体谐振器产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。KDS晶振,DSO533SJ晶振,贴片有源晶振

5KSD-5日本大真空株式会社KDS晶振将:
1.通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的。有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。
2.对我们的石英晶体,无源晶振,贴片石英晶振,晶体谐振器,SDM晶振,压控温补晶振等产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
3.遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进。
4.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。
5.KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。
6.致力于环境保护,包括预防污染。在有源晶振产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务。在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用。
7.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献。致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统。
KDS晶振,DSO533SJ晶振,贴片有源晶振
