KDS晶振,DSO531SR晶振,5032晶体振荡器

频率:0.2MHz~167MHz  尺寸:5.0*3.2mm
本产品具有小型,薄型,轻型的贴片晶振表面型石英晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性
订购热线:86-0755-27839045
KDS晶振,DSO531SR晶振,5032晶体振荡器

1KSD-1KDS晶振,DSO531SR晶振,5032晶体振荡器.日本株式会社大真空晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括石英晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.
KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高。所生产石英晶振,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家。以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任。

2KSD-2

项目

符号

DSO531SR晶振

条件

输出频率范围

f0

0.2 MHz to 167 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

5.0 V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -10 to +70

请联系我们查看更多资料http://www.jingzhen95.com/

H: -20 to +70

J: -40 to +85

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

3KSD-3

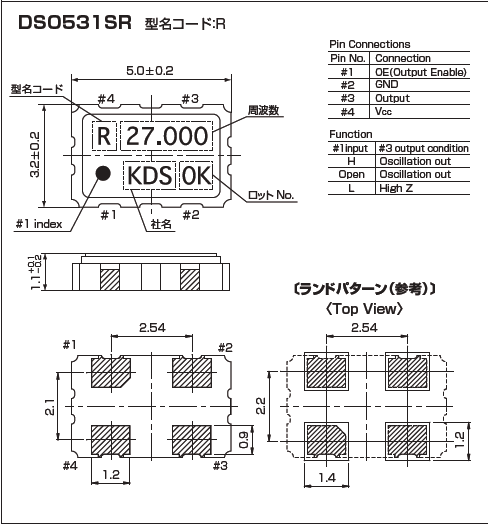

DSO531SR 5032

4KSD-4石英晶振频率输出是目标频率的三倍
这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式,由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题,请采用三次泛音模式晶振。
1.此外,放大电路,第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。系统故障是由于超大输出波形的幅度。
2.请参照资料2.也可以提高终端石英晶振电容解决方案,然后检查波形幅度是否得到改善。
3.请确定使用频谱分析仪机中断信号的频率。我们可以发现存在的问题是根据频率什么。
4.如果是从电源的交流信号,请检查电源和信号的两个理由的状态是否是浮动的。请改为浮动,如果它不是。
5.如果信号具有高频率,请使用以下方法:使用晶振外壳为接地。采用水晶较小C0。增加电路,镉和CG的外部电容,并采用晶体具有较高的负载电容CL。KDS晶振,DSO531SR晶振,5032晶体振荡器

5KSD-5日本大真空株式会社KDS晶振将:
1.通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的。有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。
2.对我们的石英晶体,无源晶振,贴片石英晶振,晶体谐振器,SDM晶振,压控温补晶振等产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
3.遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进。
4.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。
5.KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。
6.致力于环境保护,包括预防污染。在石英晶体振荡器产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务。在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用。
7.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献。致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统。
8.KDS晶振,贴片晶振,5032晶振在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。KDS晶振,DSO531SR晶振,5032晶体振荡器

6KSD-6

                服务热线:0755-27839045

                Q Q联系:262320519

                邮箱:szceob2b@163.com
