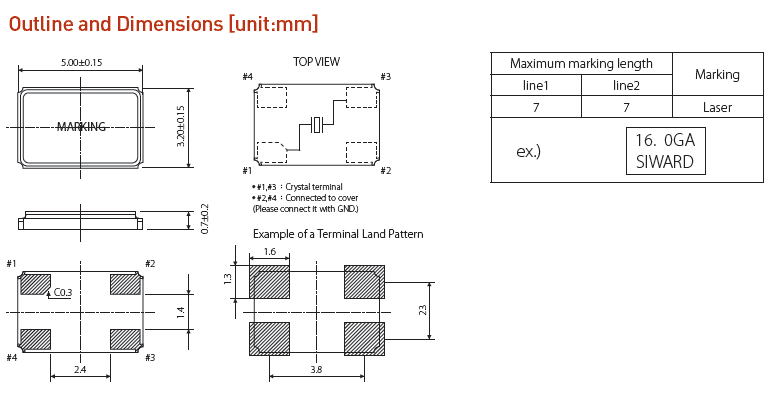

希华晶振,石英晶振,CSX-5032晶振,该系列产品可接受无铅高温回流焊的焊接,广泛用于智能手机,平板电脑等领域,石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。
|
希华晶振规格
|
单位
|
MHZ贴片晶振频率范围
|
石英晶振基本条件
|
|
标准频率
|
f_nom
|
9.8MHZ~40.0MHZ
|
标准频率
|
|
储存温度
|
T_stg
|
-40°C ～ +125°C
|
裸存
|
|
工作温度
|
T_use
|
-40°C ～ +85°C
|
标准温度
|
|
激励功率
|
DL
|
200μW Max.
|
推荐:1μW ～ 100μW
|
|
频率公差
|
f_— l
|
±50 × 10-6 (标准),
(±15 × 10-6 ～ ±50 × 10-6 可用)
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.jingzhen95.com
|
|
频率温度特征
|
f_tem
|
±30 × 10-6/-20°C ～ +70°C
|
超出标准的规格请联系我们.
|
|
负载电容
|
CL
|
8pF ,10PF,12PF,20PF
|
超出标准说明,请联系我们.
|
|
串联电阻(ESR)
|
R1
|
如下表所示
|
-40°C — +85°C, DL = 100μW
|
|
频率老化
|
f_age
|
±5 × 10-6 / year Max.
|
+25°C,第一年
|
晶体产品线路焊接安装时注意事项耐焊性：
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
（1）柱面式产品和DIP产品
|
晶振产品类型
|
晶振焊接条件
|
|
插件晶振型,是指石英晶振采用引脚直插模式的情况下
比如：椭圆形引脚插件,圆柱晶体引脚插件
|
手工焊接+300°C或低于3秒钟
请勿加热封装材料超过+150°C
|
|
SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230°
|
+260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C
|
