IDT晶振,8N4SV75晶振,有源晶振

频率:15.476~1300MHz 尺寸:7.0*5.0mm 压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅。
订购热线:86-0755-27839045
IDT晶振,8N4SV75晶振,有源晶振

IDT-1

IDT晶振,8N4SV75晶振,有源晶振,IDT晶振集团,成立于1980年公司发展在各地均设有分公司,全球人员大概在2000左右,总部位于加州圣何塞市主要生产晶振,石英晶振,有源晶振,压控振荡器,(PXO)普通晶体振荡器,(TCXO)温补晶体振荡器,压电石英晶体元器件压电石英晶体有源晶体等元器件.FemtoClock NG 5 x 7 mm 器件是石英晶体振荡器 (<0.5 ps RMS),可提供频率在 15.48MHz  1300MHz 之间的 LVPECL、LVDS  LVCMOS 时钟. 该器件使用 IDT' 的第四代分数阶反馈 PLL 技术并在封装中融合了晶体. 每个器件都含有一组最多四个用户定义的频率,这些频率由工厂进行预编程. 可通过额外的 I2C 编程接口访问内部 PLL 寄存器,从而重新配置输出频率.。

IDT-2

项目

符号

8N4SV75规格说明

条件

输出频率范围

f0

15.476MHz to 1300MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.5V to 3.3 V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.jingzhen95.com/

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

IDT-3

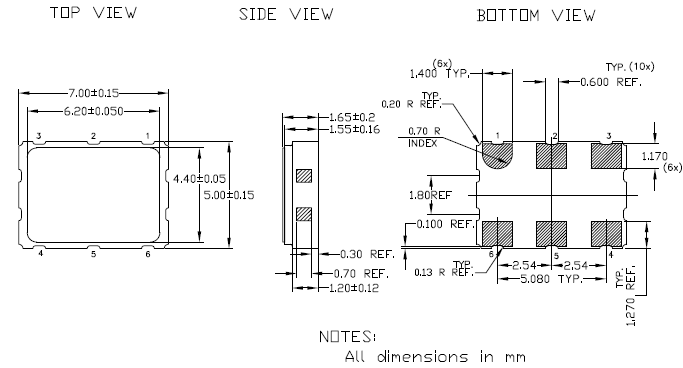

8N4SV75 7050 VCXO LVDS

IDT-4

晶振使用注意事项
<晶体谐振器>
如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍 以上。
<晶体振荡器>
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接。关于个别机型请确认宣传册、规格书。
<晶体滤波器>
注意电路板图形的配置,避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路。
如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用。IDT晶振,8N4SV75晶振,有源晶振

IDT-5

IDT 晶振集团环保基本理念

IDT 晶振集团采用系统的方法来解决其产品的环境影响开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的石英晶振,贴片晶振采用对环境尽可能健康的生产工艺。

无论公司在世界何处,其经营都应保证生产过程和产品符合同等的环境标准,确保业务合作伙伴对环境问题同等关注。从事并参与环境领域的研究和开发活动以公开和客观的方式提供有关其环境影响的信息

在晶振,石英晶振,5070晶振,压控振荡器开发和制造过程中使用对环境健康的可回收利用的材料为开发高效的对环境影响最小的运输系统而工作。

IDT 晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.集团公司将关注所有环境适用的法律法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.

IDT 晶振集团将在各领域内的晶振,石英晶振,有源晶振,压控振荡器商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少废弃物等.IDT晶振,8N4SV75晶振,有源晶振

IDT-6
