石英晶振,贴片晶振,7.0×5.0晶振
频率：8MHZ-54MHZ

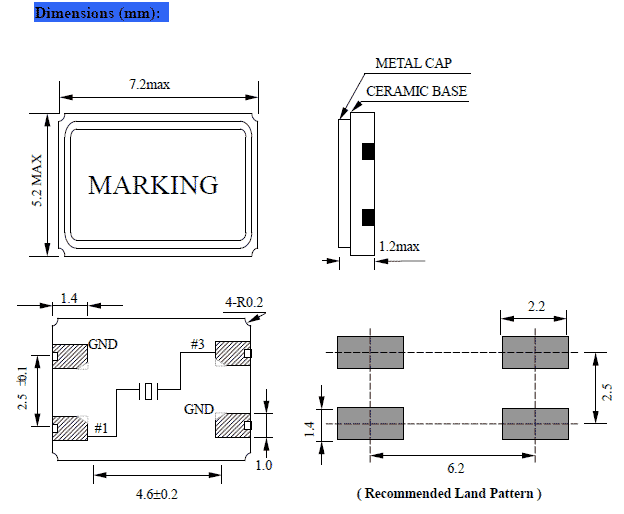

尺寸：7.0*5.0mm
贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
石英晶振,贴片晶振,7.0×5.0晶振,石英贴片晶振厂家,配备大型贴片式石英晶振设备,精密的生产工艺,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,石英晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求
|
晶振规格型号
|
标示
|
石英晶振频率范围
|
石英晶体谐振器规格条件
|
|
石英晶振频率范围
|
f_nom
|
8.000MHz ～ 54.000MHz
|
石英谐振器频率范围
|
|
储存温度
|
T_stg
|
-40°C ～ +125°C
|
裸存
|
|
工作温度
|
T_use
|
-40°C ～ +85°C
|
晶振标准温度
|
|
激励功率
|
DL
|
200μW Max.
|
推荐:1μW ～ 100μW
|
|
石英晶体频率公差
|
f_— l
|
±50 × 10-6 (标准),
(±15 × 10-6 ～ ±50 × 10-6 可用)
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
|
|
频率温度特征
|
f_tem
|
±30 × 10-6/-20°C ～ +70°C
|
超出标准的规格请联系我们。
|
|
负载电容
|
CL
|
7pF ～ ∞
|
超出标准说明,请联系我们。
|
|
串联电阻（ESR）
|
R1
|
如下表所示
|
-40°C — +85°C, DL = 100μW
|
|
频率老化
|
f_age
|
±5 × 10-6 / year Max.
|
+25°C,第一年
|
石英晶振频率输出是目标频率的三倍
这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式，由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题，请采用三次泛音模式晶振。
5-2。此外，放大电路，第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。
系统故障是由于超大输出波形的幅度。
6-1。请参照资料2.也可以提高终端石英晶振电容解决方案，然后检查波形幅度是否得到改善。
7-1。请确定使用频谱分析仪机中断信号的频率。我们可以发现存在的问题是根据频率什么。
7-2。如果是从电源的交流信号，请检查电源和信号的两个理由的状态是否是浮动的。请改为浮动，如果它不是。
7-3。如果信号具有高频率，请使用以下方法：使用晶振外壳为接地。采用水晶较小C0。
增加电路，镉和CG的外部电容，并采用晶体具有较高的负载电容CL。
7-4。请检查周围电路和PCB布局，如果上面的方法都没有能够解决您的问题。如果两者都正常，那么请你联系IC制造商探讨其芯片组设计的不明信号的反应。改变周围电路的设计只能缓解问题，而不是完全解决它。通常。这将是最好找出来的芯片组设计问题并解决它。石英晶振,贴片晶振,7.0×5.0晶振
