陶瓷晶振,陶瓷谐振器,ZTT5.0×3.2晶振
频率：8M-54M

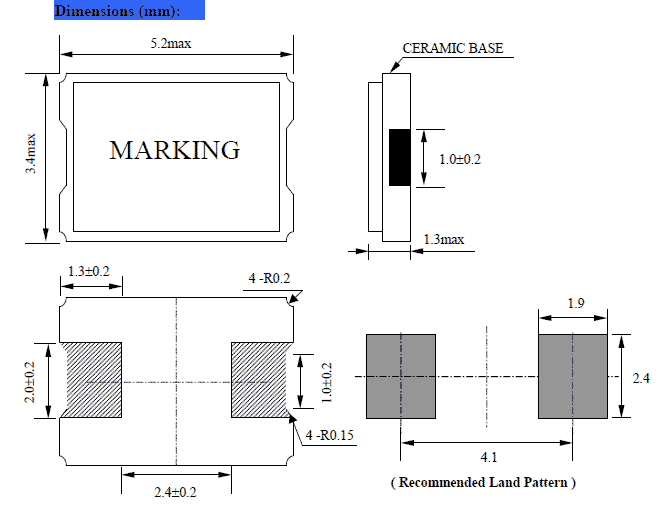

尺寸：5.0*3.2mm
该陶瓷晶振尺寸小,重量轻,并具有卓越的抗振性能.与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振,利用它们可实现免调整振荡器电路的设计,该系列价格适中且货源稳定,多数常规频点都已大批量生产.
陶瓷晶振,陶瓷谐振器,ZTT5.0×3.2晶振,该产品的振荡电路不需外部负载电容器,对应不同IC,有不同的内制电容 (含有内置负载电容的陶瓷晶振产品一定要产品本身是三个脚ZTT陶瓷晶振系列).该系列产品可在很宽温度范围内保持稳定.发动机电子控制装置,电子动力转向,停车装置,电子收费系统、汽车导航系统等
|
陶瓷晶振产品型 号
|
频率范围
(MHz)
|
频率精度
(%)
|
温度稳定性
(-20°C ~ +80°C) (%)
|
老化率(10年)
(%)
|
|
ZTACC*MG / ZTTCC*MG
|
1.79 ~ 8.00
|
± 0.5
|
± 0.3
|
± 0.3
|
|
ZTACR*MG / ZTTCR*MG
|
4.00 ~ 8.00
|
± 0.5
|
± 0.3
|
± 0.3
|
|
ZTACS*MT / ZTTCS*MT
|
6.00 ~ 13.00
|
± 0.5
|
± 0.4
|
± 0.3
|
|
ZTACV*MT / ZTTCV*MT
|
8.00 ~ 13.00
|
± 0.5
|
± 0.4
|
± 0.3
|
|
ZTACE*MG / ZTTCE*MG
|
8.00 ~ 13.00
|
± 0.5
|
± 0.4
|
± 0.3
|
|
ZTACS*MX / ZTTCS*MX
|
13.01 ~ 50.00
|
± 0.5
|
± 0.3
|
± 0.3
|
|
ZTACV*MX / ZTTCV*MX
|
16.00 ~ 50.00
|
± 0.5
|
± 0.3
|
± 0.3
|
|
ZTACW*MX / ZTTCW*MX
|
20.00 ~ 45.00
|
± 0.5
|
± 0.3
|
± 0.3
|
测试
3-1 测试条件
参考温度应为25℃±2℃除非结果有不正确时，测量温度范围应在5℃~35℃中进行。
3-2 电路和仪器测试
振荡频率应由图1所示之标准测试电路测试，谐振阻抗应由HP8751A网络分析仪测试
四、湿度、温度测试
4-1 湿度试验
将谐振器放于40℃±2℃，相对温度为90~95%的潮湿试验箱中96个小时，然后将谐振器放于室温1小时后，再进行测试，其技术指标应符合表1中的规格。
4-2 高温试验
将谐振器放于85℃±5℃的烘箱中96个小时，然后将谐振器放于室温1小时后，再进行测试，其技术标准应符合表1中的规格。
4-3 低温试验
将谐振器放于-30℃±5℃的冻箱中96个小时，然后将谐振器放于室温1小时后，再进行测试，其技术标准应符合表1中的规格。
4-4 温度循环
对员工进行环境保护知识培训，提高其环境意识，建立环境职责，自觉改进、预防对环境的负面影响。在对石英晶振,贴片晶振，压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）压电石英晶体元器件的全过程中努力节能降耗，实现资源消耗最小化。对产生环境影响的活动做出及时反应，并对可能产生环境负面影响的活动做出预防。
1.作为良好的企业市民，遵循本公司的行动方针，充分关心维护地球环境。遵守国内外的有关环保法规。
2.保护自然环境，充分关注自然生态等方面的环境保护，维持和保全生物多样性。
3.有效利用石英晶体,贴片晶振材料资源和能源，认识到资源和能源的有限性，努力进行石英晶振,有源晶体振荡器,水晶振荡子等原材料的有效利用。
4为构建循环型社会做出贡献，致力于减少废弃物及废弃物的再利用核再生循环，努力构建循环型社会。
5.推进晶振,石英晶振,有源晶振,压控振荡器, 压电石英晶体、有源晶体等元器件的环保型业务，充分发挥综合实力，推进环保型业务，为减轻社会的环境负荷做出贡献。
6.建立环境管理系统，充分运用环境管理系统，设定环境目的和目标，定期修正，不断改善，努力预防环境污染。陶瓷晶振,陶瓷谐振器,ZTT5.0×3.2晶振
