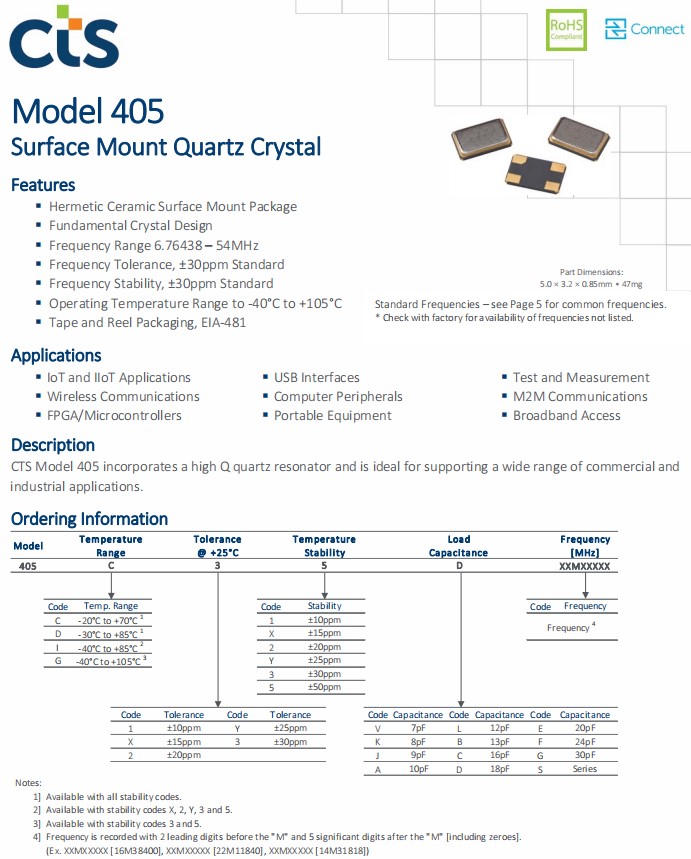

CTS西迪斯405无源晶振,405I35D12M00000宽带接入设备晶振，CTS西迪斯晶振，美国进口晶振，405晶振系列是一款小体积晶振尺寸5.0x3.2mm晶振，405C35B16M00000四脚贴片晶振，405I35D12M00000石英晶振，405C35D12M00000无源晶振，石英晶体谐振器，小体积轻薄型，密封的陶瓷表面安装包装，基本晶体设计，频率范围6.76438-54MHz，频率公差±30ppm标准，频率稳定性±30ppm标准，工作温度范围：-40°C到+105°C。应用于：物联网和物联网应用，无线通信设备，FPGA/微控制器，USB接口，计算机外围设备，便携式设备，测试和测量，M2M通信，宽带接入。CTS405型采用了一个高Q石英谐振器，是支持广泛的商业和工业应用的理想选择。
CTS西迪斯405无源晶振,405I35D12M00000宽带接入设备晶振，参数图
|
CTS晶振规格
|
单位
|
CTS贴片晶振频率范围
|
石英晶振基本条件
|
|
标准频率
|
f_nom
|
6.76438-54MHz
|
标准频率
|
|
储存温度
|
T_stg
|
-55°C ～ +125°C
|
裸存
|
|
工作温度
|
T_use
|
-40°C ～ +105°C
|
标准温度
|
|
激励功率
|
DL
|
200μW Max.
|
推荐:1μW ～ 100μW
|
|
频率公差
|
f_— l
|
±30 × 10-6 (标准),
(±15 × 10-6 ～ ±50 × 10-6 可用)
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.jingzhen95.com
|
|
频率温度特征
|
f_tem
|
±30 × 10-6/-20°C ～+70°C
|
超出标准的规格请联系我们.
|
|
负载电容
|
CL
|
3pF ,5PF
|
不同负载电容要求,请联系我们.
|
|
串联电阻(ESR)
|
R1
|
如下表所示
|
-40°C — +85°C, DL = 100μW
|
|
频率老化
|
f_age
|
±5 × 10-6 / year Max.
|
+25°C,第一年
|
CTS西迪斯405无源晶振,405I35D12M00000宽带接入设备晶振，尺寸图
CTS西迪斯405无源晶振,405I35D12M00000宽带接入设备晶振

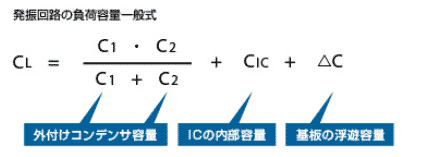

负载电容（CL），石英晶振频率将确定由于负载电容晶体振荡器与谁看了振荡电路侧由晶体振荡器中的振荡电路中的有效的外部电容。因此，该频移时会发生的晶体振荡器的负载能力不电路所使用的容量相匹配。
负电阻（-R）负性也被称为振荡余量，所以这是好还是坏的振荡起动电路侧的措施之一。当您使用负电阻的电路不足，可能会出事，即使电源不出现生成的石英晶体振荡器的振荡。
日常注意事项：
1.关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
2.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声
3.波清洗。若要进行超声波清洗，必须事先根据实际使用状态进行确认
CTS西迪斯405无源晶振,405I35D12M00000宽带接入设备晶振
CTS晶振公司集团作为“地球内企业”，在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性，并致力于“CSR经营”和“环境经营”。为取得社会的信任，为推动环境负荷最小化，CTS晶振集团还开展了各种各样的活动。
CTS晶振集团在“制造、使用、有效利用、再利用”这样一个产品生命周期中，努力创造丰富的价值，给社会带来温馨和安宁，感动和惊喜，同时为减少环境影响，努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”，实现与地球的和谐相处。
CTS晶振集团运用ISO14001环境管理系统进行环境管理，尽最大可能减小业务活动对环境造成的负担，并通过业务发展推进环境改善。
CTS晶振遵守所有适用的有关环境、健康和安全的法律和法规，以及CTS晶振集团自己的有关环境、工业卫生和安全的方针和承诺。
与我们的员工一起开创并保持一个免于事故的工作场所。重视污染预防，消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。
CTS西迪斯405无源晶振,405I35D12M00000宽带接入设备晶振，将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。加强污染防治，减少现有的污染废弃物以及在未来生产制造中所产生的污染。
CTS贴片晶振集团为确保安全、提高保护预防措施、产品的可靠性以及职业安全，确保职业健康与环境的优越性，通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。
|
原厂编码
|
厂家
|
型号
|
系列
|
频率
|
包装/封装
|
|
405C35B16M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
16MHz
|
4-SMD, No Lead
|
|
405C35B16M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
16MHz
|
4-SMD, No Lead
|
|
405C35B16M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
16MHz
|
4-SMD, No Lead
|
|
405I35D12M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
12MHz
|
4-SMD, No Lead
|
|
405I35D12M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
12MHz
|
4-SMD, No Lead
|
|
405I35D12M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
12MHz
|
4-SMD, No Lead
|
|
405C35B25M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
25MHz
|
4-SMD, No Lead
|
|
405C35B25M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
25MHz
|
4-SMD, No Lead
|
|
405C35B25M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
25MHz
|
4-SMD, No Lead
|
|
405I35D25M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
25MHz
|
4-SMD, No Lead
|
|
405I35D25M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
25MHz
|
4-SMD, No Lead
|
|
405I35D25M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
25MHz
|
4-SMD, No Lead
|
|
405C35D12M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
12MHz
|
4-SMD, No Lead
|
|
405C35D12M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
12MHz
|
4-SMD, No Lead
|
|
405C35D12M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
12MHz
|
4-SMD, No Lead
|
|
405C35B12M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
12MHz
|
4-SMD, No Lead
|
|
405C35B12M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
12MHz
|
4-SMD, No Lead
|
|
405C35B12M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
12MHz
|
4-SMD, No Lead
|
|
405C35B24M00000
|
美国进口晶振
|
405
|
MHz Crystal
|
24MHz
|
4-SMD, No Lead
|
|
405C35B24M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
24MHz
|
4-SMD, No Lead
|
|
405C35B24M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
24MHz
|
4-SMD, No Lead
|
|
405C35D27M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
27MHz
|
4-SMD, No Lead
|
|
405C35D27M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
27MHz
|
4-SMD, No Lead
|
|
405C35D27M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
27MHz
|
4-SMD, No Lead
|
|
405C35B16M36800
|
CTS Crystal
|
405
|
MHz Crystal
|
16.368MHz
|
4-SMD, No Lead
|
|
405C35B16M36800
|
CTS Crystal
|
405
|
MHz Crystal
|
16.368MHz
|
4-SMD, No Lead
|
|
405C35B16M36800
|
CTS Crystal
|
405
|
MHz Crystal
|
16.368MHz
|
4-SMD, No Lead
|
|
405C35B19M20000
|
CTS Crystal
|
405
|
MHz Crystal
|
19.2MHz
|
4-SMD, No Lead
|
|
405C35B19M20000
|
CTS Crystal
|
405
|
MHz Crystal
|
19.2MHz
|
4-SMD, No Lead
|
|
405C35B19M20000
|
CTS Crystal
|
405
|
MHz Crystal
|
19.2MHz
|
4-SMD, No Lead
|
|
405I35D48M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
48MHz
|
4-SMD, No Lead
|
|
405I35D48M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
48MHz
|
4-SMD, No Lead
|
|
405I35D48M00000
|
CTS Crystal
|
405
|
MHz Crystal
|
48MHz
|
4-SMD, No Lead
|
|
405C35B11M05920
|
CTS Crystal
|
405
|
MHz Crystal
|
11.0592MHz
|
4-SMD, No Lead
|
|
405C35B11M05920
|
CTS Crystal
|
405
|
MHz Crystal
|
11.0592MHz
|
4-SMD, No Lead
|
|
405C35B11M05920
|
CTS Crystal
|
405
|
MHz Crystal
|
11.0592MHz
|
4-SMD, No Lead
|
