日本KDS晶振DSX321SH,1ZNY12000BC0C无源贴片晶振，日本KDS大真空晶振，进口晶振，DSX321SH是一款小体积尺寸3.2x2.5mm四脚贴片晶振，1ZNY24000BC0E无源晶振，1ZNY28636BC0A石英晶振，1ZNY12000CC0D贴片晶振，无铅环保晶振，小型，薄型，SMD水晶振动子3225尺寸、厚度0.65mm，耐热性优异，高精度，高可靠性，支持广泛的频率：12MHz-50MHz晶体，符合AEC-Q200标准，石英晶体谐振器，用途：移动通信设备，近距离无线模块，DVC，DSC，PC等小型设备，车载晶振，无线网络晶振，蓝牙模块晶振，GPS定位系统，无线通讯集，多媒体设备等车载用途。1ZNY12000AB0C产品具有优良的耐热性，耐环境特性，可发挥晶振优良的电气特性，符合RoHS规定，满足无铅焊接的高温回流温度曲线要求，是民用无线数码产品最好的选择。

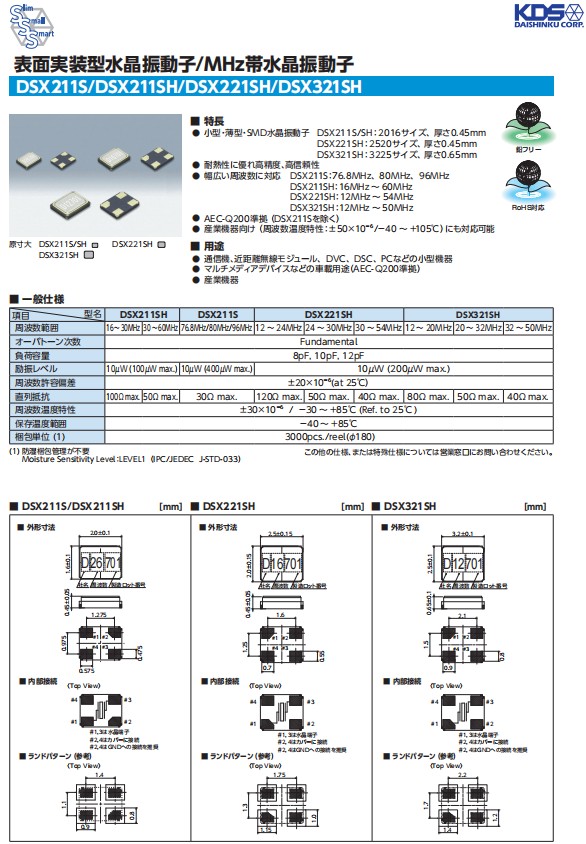

日本KDS晶振DSX321SH,1ZNY12000BC0C无源贴片晶振，参数图
|
项目
|
型号
|
DSX211SH
|
DSX221SH
|
DSX321SH
|
|
频率范围
|
24 ~ 30MHz
|
30 ~ 50MHz
|
12 ~ 16MHz
|
16 ~ 24MHz
|
24 ~ 30MHz
|
30 ~ 54MHz
|
12 ~ 20MHz
|
20 ~ 28MHz
|
28 ~ 50MHz
|
|
谐波次数
|
Fundamental
|
|
负载电容
|
8pF, 10pF, 12pF
|
|
激励电平
|
10μW (100μW max.)
|
10μW (200μW max.)
|
|
频率公差
|
±20×10－6 (at 25℃)
|
|
串联电阻
|
100Ω max.
|
80Ω max.
|
200Ω max.
|
150Ω max.
|
100Ω max.
|
60Ω max.
|
80Ω max.
|
60Ω max.
|
50Ω max.
|
|
频率温度特性
|
±30×10－6 / －30 ~ +85℃ (Ref. to 25℃ )
|
|
保存温度范围
|
－40 ~ 85℃
|
|
包装单位
|
3000pcs./reel(φ180)
|

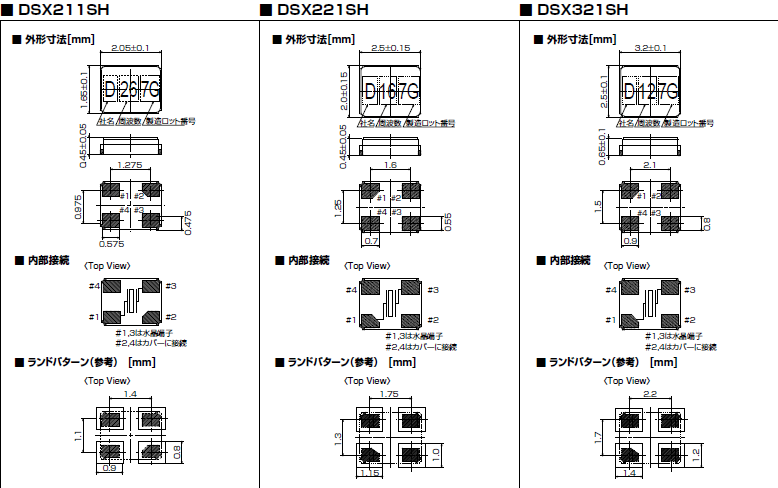

日本KDS晶振DSX321SH,1ZNY12000BC0C无源贴片晶振，尺寸图
KDS高精度晶振DSX630G,1CG12288EE1C石英晶体谐振器
在使用晶振时应注意以下事项:
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）
5：卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.KDS高精度晶振DSX630G,1CG12288EE1C石英晶体谐振器
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作
日本KDS晶振DSX321SH,1ZNY12000BC0C无源贴片晶振
日本大真空株式会社KDS晶振将：
通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.
有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环.
通过开展节能活动和减少二氧化碳排放防止全球变暖.
避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产.
遵守有关环境保护的法律,标准,协议和任何公司承诺的其他要求.
根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.
日本KDS晶振DSX321SH,1ZNY12000BC0C无源贴片晶振，KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.过去KDS晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.
KDS晶振集团将：不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.
KDS晶振集团将确保其产品及相关设施满足甚至超出国家的,州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.
|
品牌
|
石英贴片晶振
|
型号
|
尺寸
|
频率
|
|
KDS晶振
|
1XVD008192VB
|
DSV321SV
|
3225
|
8.192M
|
|
KDS晶振
|
1XVD024000VA
|
DSV321SV
|
3225
|
24.000M
|
|
KDS晶振
|
1XVD030240VA
|
DSV321SV
|
3225
|
30.240M
|
|
KDS晶振
|
1XVD051993VB
|
DSV321SV
|
3225
|
51.993652M
|
|
KDS晶振
|
1XVD059928VA
|
DSV321SV
|
3225
|
59.928M
|
|
KDS晶振
|
1ZCT24000BD0A
|
DSX320GE
|
3225
|
24.000MHZ
|
|
KDS晶振
|
1ZCM28636AC0A
|
DSX320G
|
3225
|
28.6364M
|
|
KDS晶振
|
1ZNY12000BC0C
|
DSX321SH
|
3225
|
12.000M
|
|
KDS晶振
|
1ZCV27600BZ0A
|
DSX321GK
|
3225
|
27.6M
|
|
KDS晶振
|
1ZNY24000BC0E
|
DSX321SH
|
3225
|
24.000M
|
|
KDS晶振
|
1ZNY28636BC0A
|
DSX321SH
|
3225
|
28.63636M
|
|
KDS晶振
|
1ZCM08000EE0C
|
DSX320G
|
3225
|
8M
|
|
大真空晶振
|
1XVJ148351VA
|
DSV323SV
|
3225
|
148.351648M
|
|
KDS晶振
|
1XVJ148500VA
|
DSV323SV
|
3225
|
148.5M
|
|
KDS晶振
|
1ZCM080000EE0A
|
DSX320G
|
3225
|
8.000M
|
|
KDS晶振
|
1ZCM12288EE0B
|
DSX320G
|
3225
|
12.288MHZ
|
|
KDS晶振
|
1ZCM24545AC0A
|
DSX320G
|
3225
|
24.54545MHZ
|
|
KDS晶振
|
1ZNY12000CC0D
|
DSX321SH
|
3225
|
12.000MHZ
|
|
KDS晶振
|
1ZNY12000AB0C
|
DSX321SH无源晶振
|
3225
|
12.000MHZ
|
|
KDS晶振
|
1ZCM08000EK0A
|
DSX320G
|
3225
|
8MHz
|
