Oscilent奥斯康利晶振,433-24.0M-3EN-TTS,低功耗6G通讯晶振，美国进口晶振，Oscilent奥斯康利晶振，433系列编码为：433-24.0M-3EN-TTS，频率为：24.000MHz，小体积晶振尺寸：7.0x5.0mm，四脚贴片晶振，有源晶振，石英晶振，石英晶体振荡器，工作电压3.3V，HCMOS / TTL输出兼容。超低的抖动在1秒，低功耗，备用功能，磁带和卷轴，微型配置文件，3.3V或5.0V可选。具有超小型，轻薄型，耐热及耐环境特点，应用于：无线网络，蓝牙模块，物联网，平板电脑，车载导航，医疗设备，安防设备，数码电子等应用。
|

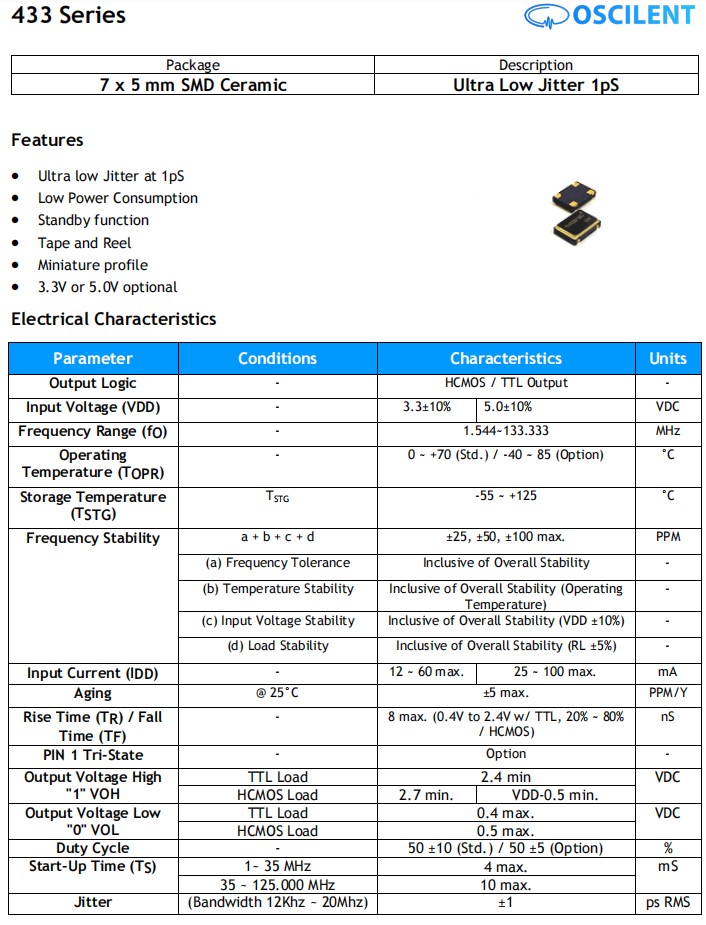

Parameter
|
Conditions
|
Characteristics
|
Units
|
|
Output Logic
|
-
|
HCMOS / TTL Output
|
-
|
|
Input Voltage (VDD)
|
-
|
3.3±10%
|
5.0±10%
|
VDC
|
|
Frequency Range (fO)
|
-
|
24.000
|
MHz
|
Operating
Temperature (TOPR)
|
-
|
0 ~ +70 (Std.) / -40 ~ 85 (Option)
|
°C
|
Storage Temperature
(TSTG)
|
TSTG
|
-55 ~ +125
|
°C
|
|
Frequency Stability
|
a + b + c + d
|
±25, ±50, ±100 max.
|
PPM
|
|
(a) Frequency Tolerance
|
Inclusive of Overall Stability
|
-
|
|
(b) Temperature Stability
|
Inclusive of Overall Stability (Operating
Temperature)
|
-
|
|
(c) Input Voltage Stability
|
Inclusive of Overall Stability (VDD ±10%)
|
-
|
|
(d) Load Stability
|
Inclusive of Overall Stability (RL ±5%)
|
-
|
|
Input Current (IDD)
|
-
|
12 ~ 60 max.
|
25 ~ 100 max.
|
mA
|
|
Aging
|
@ 25°C
|
±5 max.
|
PPM/Y
|
Rise Time (TR) / Fall
Time (TF)
|
-
|
8 max. (0.4V to 2.4V w/ TTL, 20% ~ 80%
/ HCMOS)
|
nS
|
|
PIN 1 Tri-State
|
-
|
Option
|
-
|
Output Voltage High
"1" VOH
|
TTL Load
|
2.4 min
|
VDC
|
|
HCMOS Load
|
2.7 min.
|
VDD-0.5 min.
|
Output Voltage Low
"0" VOL
|
TTL Load
|
0.4 max.
|
VDC
|
|
HCMOS Load
|
0.5 max.
|
|
Duty Cycle
|
-
|
50 ±10 (Std.) / 50 ±5 (Option)
|
%
|
|
Start-Up Time (TS)
|
1~ 35 MHz
|
4 max.
|
mS
|
|
35 ~ 125.000 MHz
|
10 max.
|
 Jitter
|
(Bandwidth 12Khz ~ 20Mhz)
|
±1
|
ps RMS
|

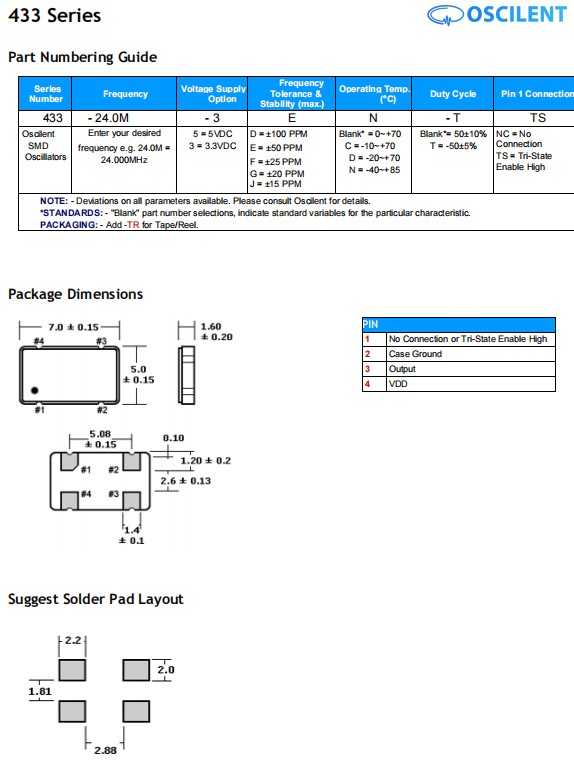

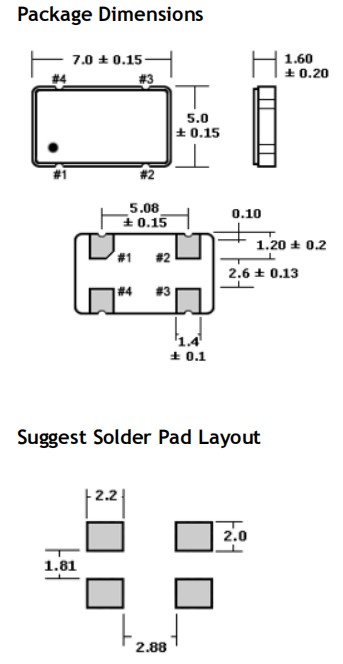

Oscilent奥斯康利晶振,433-24.0M-3EN-TTS,低功耗6G通讯晶振 尺寸图
Oscilent奥斯康利晶振,433-24.0M-3EN-TTS,低功耗6G通讯晶振
有源晶振需要电源，但不需要附加的电容。它内部含有起振器。通常接到CPU的一根引脚即可，有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路.有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压
Oscilent奥斯康利晶振,433-24.0M-3EN-TTS,低功耗6G通讯晶振
Oscilent晶振公司是频率控制产品的广泛供应商，提供RF滤波方面的设计和生产专业知识，专注于基于声表面波(SAW)谐振器的滤波器。Oscilent由Abracon提供支持，该公司提供最新的技术设计支持和全球供应链灵活性，以解决客户当今面临的独特挑战。
