NF5-28.224-B-A-B-B-16pF,7050mm,NEL晶振,28.224MHz,美国进口晶振,NEL耐尔晶振,型号:NF5系列,编码为:NF5-28.224-B-A-B-B-16pF,频率为:28.224MHz,频率容差:±50ppm,老化:±3ppm/year,工作温度范围:-20℃至+70℃,频率稳定性:±50ppm,负载电容:16pF,小体积晶振尺寸:7.2x5.2x1.4mm封装,两脚贴片晶振,石英晶振,无源晶振,石英晶体谐振器,7050晶振,SMD晶振。具有超小型,轻薄型,高性能,高品质,高质量等特点。被广泛应用于:通讯设备晶振,无线蓝牙晶振,安防设备晶振,数码电子等应用。
NF5-28.224-B-A-B-B-16pF,7050mm,NEL晶振,28.224MHz,产品特点:
满足NEL对产品可靠性的要求,用户指定的公差可用
无引线陶瓷封装,适用于回流焊
宽频率范围8.0MHz至80.0MHz石英晶体
自动安装,玻璃密封
抗冲击性:在2mm不锈钢板上从75cm高度跌落3次

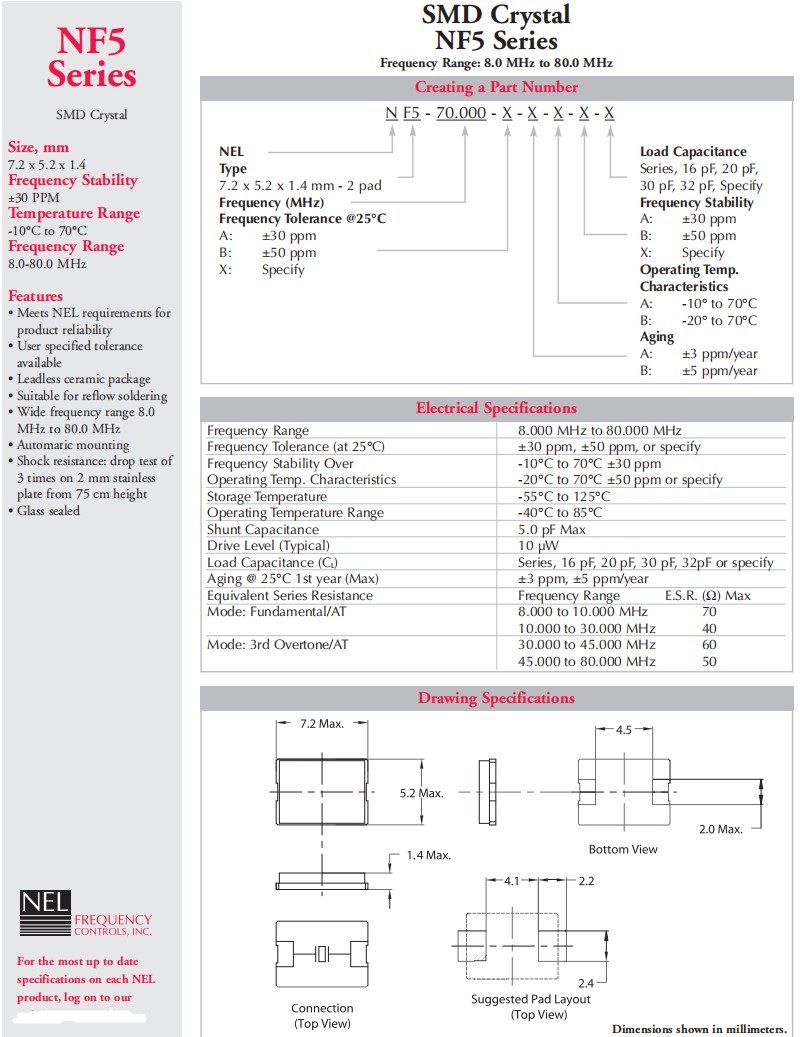

NF5-28.224-B-A-B-B-16pF,7050mm,NEL晶振,28.224MHz,参数表
Frequency Range | 28.224000MHz | ||||||||
Frequency Tolerance (at 25°C) | ±30 ppm, ±50 ppm, or specify | ||||||||
Frequency Stability Over Operating Temp. Characteristics |
-10°C to 70°C ±30 ppm -20°C to 70°C ±50 ppm or specify |
||||||||
Storage Temperature | -55°C to 125°C | ||||||||
Operating Temperature Range | -40°C to 85°C | ||||||||
Shunt Capacitance | 5.0 pF Max | ||||||||
Drive Level (Typical) | 10 µW | ||||||||
Load Capacitance (CL) | Series, 16 pF, 20 pF, 30 pF, 32pF or specify | ||||||||
Aging @ 25°C 1st year (Max) | ±3 ppm, ±5 ppm/year | ||||||||
Equivalent Series Resistance | Frequency Range E.S.R. (Ω) Max | ||||||||
Mode: Fundamental/AT |
8.000 to 10.000 MHz 70 10.000 to 30.000 MHz 40 |
||||||||
Mode: 3rd Overtone/AT |
30.000 to 45.000 MHz 60 45.000 to 80.000 MHz 50 |
