MTI-milliren石英晶体振荡器,402温补晶振,低抖动6G通讯晶振，加拿大进口晶振，MTI-milliren米利伦晶振，402系列晶振，频率范围：8MHz至35MHz，小体积晶振尺寸：18.3x11.7x4.7mm，行业标准SMD封装，TCXO温补晶振，四脚贴片晶振，石英晶体振荡器，石英晶振，有源晶振，符合RoHS标准，在宽温度范围内具有良好的稳定性，可同时提供用于电气频率调节的电压控制和内部微调器，削波正弦波输出或HCMOS/TTL兼容，具有低相位噪声，低抖动，低功耗，低电源电压，低耗能，低电平等特点。402系列石英晶振适用于：通讯设备，无线网络，蓝牙模块，物联网，GPS定位系统，以太网，光纤通信，路由器，交换机，安防设备等应用。
|

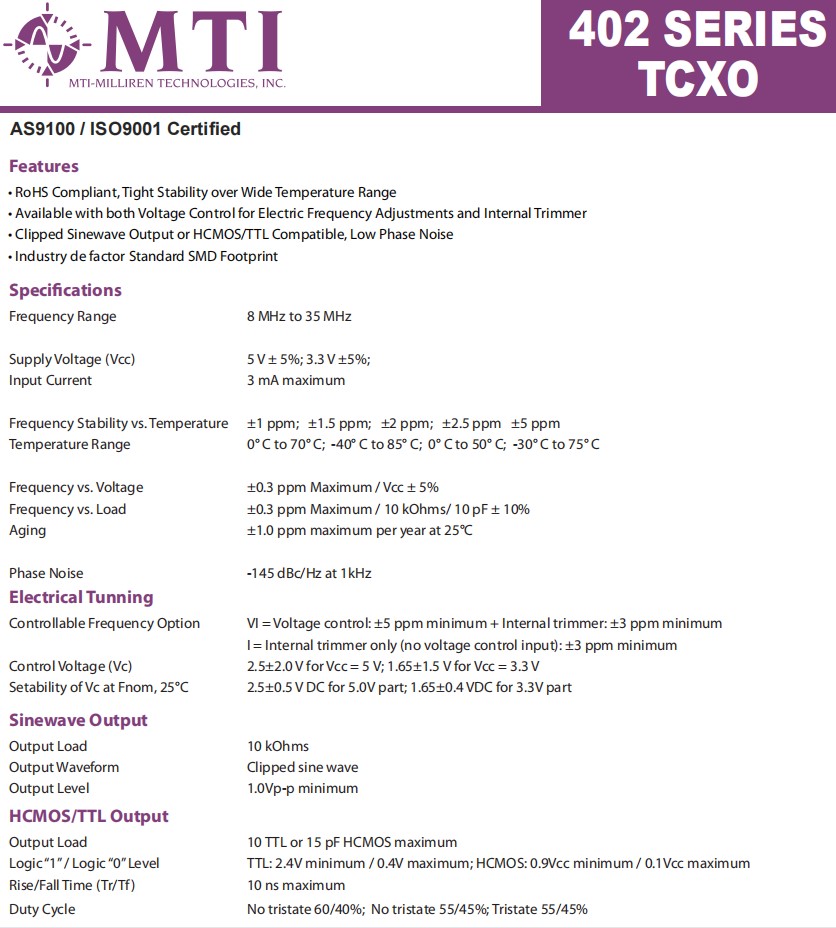

Frequency Range ：
|
8 MHz to 35 MHz
|
|
Supply Voltage (Vcc) ：
|
5 V ± 5%; 3.3 V ±5%;
|
|
Input Current ：
|
3 mA maximum
|
|
Frequency Stability vs.Temperature：
|
±1 ppm; ±1.5 ppm; ±2 ppm; ±2.5 ppm ±5 ppm
|
|
Temperature Range ：
|
0° C to 70° C; -40° C to 85° C; 0° C to 50° C; -30° C to 75° C
|
|
Frequency vs. Voltage ：
|
±0.3 ppm Maximum / Vcc ± 5%
|
|
Frequency vs. Load ：
|
±0.3 ppm Maximum / 10 kOhms/ 10 pF ± 10%
|
|
Aging ：
|
±1.0 ppm maximum per year at 25°C
|
|
Phase Noise ：
|
-145 dBc/Hz at 1kHz
|
|
Controllable Frequency Option ：
|
VI = Voltage control: ±5 ppm minimum + Internal trimmer: ±3 ppm minimum
|
|
|
I = Internal trimmer only (no voltage control input): ±3 ppm minimum
|
|
Control Voltage (Vc) ：
|
2.5±2.0 V for Vcc = 5 V; 1.65±1.5 V for Vcc = 3.3 V
|
|
Setability of Vc at Fnom, 25°C ：
|
2.5±0.5 V DC for 5.0V part; 1.65±0.4 VDC for 3.3V part
|
|
Output Load ：
|
10 kOhms
|
|
Output Waveform ：
|
Clipped sine wave
|
|
Output Level ：
|
1.0Vp-p minimum
|
|
Output Load ：
|
10 TTL or 15 pF HCMOS maximum
|
|
Logic “1” / Logic “0” Level ：
|
TTL: 2.4V minimum / 0.4V maximum; HCMOS: 0.9Vcc minimum / 0.1Vcc maximum
|
|
Rise/Fall Time (Tr/Tf) ：
|
10 ns maximum
|
|
Duty Cycle No tristate 60/40%：
|
No tristate 55/45%; Tristate 55/45%
|
MTI-milliren石英晶体振荡器,402温补晶振,低抖动6G通讯晶振
晶振是电子产品都得依赖的一款电子器件,它是通常应用到一些电子产品当中。削波正弦波形是TCXO晶振最受欢迎的输出选项,这是为什么呢,主要原因有两点.其一是低功耗,改善了热特性以及更好的老化和频率稳定性能;其二则是输出更好的相位噪声性能.也就是说石英晶振在采用削波正玄波作为输出方式之后会减少谐波分量的数量,使得晶振产品具备低相位噪声的性能.
