频率:1~156.25MHZ

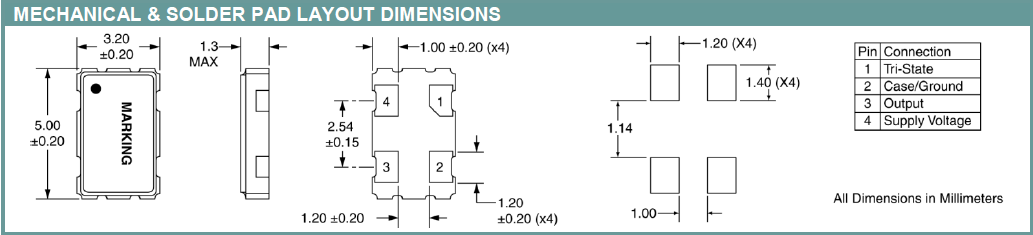

尺寸:5.0*3.2mm
小型贴片有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.
晶振高精密点胶技术:贴片晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。
ILSI晶振,有源晶振,ISA20晶振,金属面车载振荡器,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.
ILSI America LLC很高兴宣布收购MMD Monitor / Quartztek。合并后的实体将作为总部位于内华达州里诺和南加州偏远地区的单一组织和管理结构运营。MMD Monitor / Quartztek品牌将继续为石英晶体振荡器频率控制市场中的新老客户提供支持,而不会中断。所有权向ILSI的过渡将与我们尊贵的客户群无缝衔接。
项目 |
符号 |
ISA20晶振(LVCMOS) |
条件 |
输出频率范围 |
f0 |
1~156.25MHZ |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
+1.8,2.5,2.8,3.0,3.3V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-55℃- +125℃
|
裸存 |
工作温度 |
T_use |
-40℃- +85℃ |
请联系我们查看更多资料
|
-40℃- +105℃ |
|||
-40℃- +125℃ |
|||
频率稳定度 |
f_tol |
J: ±100× 10-6 |
|
J: ±50× 10-6 |
|||
|
|||
功耗 |
ICC |
2 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
10μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
输出电压 |
VOH |
-0.5V Min. |
|
VOL |
+7.0V Max. |
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
输入电压 |
VIH |
+2.5% VCC Max. |
ST 终端 |
VIL |
+3.3% VCC Max. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±3× 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
美国ILSI OSC Crystal Oscillators型号:
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存SPXO晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。ILSI晶振,有源晶振,ISA20晶振,金属面车载振荡器
耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接贴片有源晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
美国进口晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
ILSI America LLC / ILSI-MMD Inc.的高层管理人员通过5032低抖动石英晶振制定和实施本质量手册表明了其对质量管理体系的承诺。此外,通过ILSI美国有限责任公司/ ILSI-MMD Inc.质量方针,在管理评审会议期间制定和审查的具体目标,以及提供所需资源以实现我们不断提高我们运营效率的目标和质量体系。ILSI晶振,有源晶振,ISA20晶振,金属面车载振荡器
由总裁和所有部门经理组成的管理团队专注于确保我们的5032四脚有源晶振产品和服务符合客户以及法定和监管要求。我们致力于不断提高质量管理体系的有效性和我们对客户满意度的承诺,通过监控我们的业绩与我们既定的目标以及通过促进员工参与的领导力来实现。这个概念代表了ILSI America LLC / ILSI-MMD Inc.对质量的承诺,以及越来越需要更好地服务于不断增长和要求苛刻的客户群。
ILSI America LLC / ILSI-MMD Inc.有源贴片振荡器质量方针:ILSI America LLC / ILSI-MMD Inc.制定了我们认为适合我们组织的质量方针,并且符合ISO 9001:2008中规定的要求。该政策在整个公司内传达。部门经理和主管负责确保所有员工了解政策。为确保我们的政策适宜,我们至少每年在其管理评审会议上对其进行审查。
