频率:13~40MHZ
尺寸:2.5*2.0mm
2520mm体积的进口晶振,可以说是目前小型数码产品的福音,目前小型的智能手机里面所应用的就是小型的石英晶振,该产品适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
GEYER晶振,压控温补晶振,KXO-86晶振,金属面2520晶振,石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
小体积贴片2520mm晶振,外观小型,表面贴片型Oscillator,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
GEYER作为一个可靠的,成功的合作伙伴,我们非常重视在开发阶段与客户的密切合作。这使我们能够确保我们能够为您提供您想要的和需要的OSC晶振。此外,我们的全球销售网络可在短交货期内保证GEYER ELECTRONIC产品在全球范围内的可用性。经济和以客户为导向的物流概念,例如看板和船到货确保货物从我们的场所到您的制造现场的顺畅流动。
项目 |
符号 |
KXO-86晶振 |
条件 |
输出频率范围 |
f0 |
13~40MHZ |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
+2.5,3.3V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-40℃- +85℃ |
裸存 |
工作温度 |
T_use |
|
请联系我们查看更多资料
|
S: -30℃- +75℃ |
|||
|
|||
频率稳定度 |
f_tol |
J: ±1.5× 10-6 |
|
|
|||
|
|||
功耗 |
ICC |
2 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
10μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
输出电压 |
VOH |
-0.5V Min. |
|
VOL |
+7.0V Max. |
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
输入电压 |
VIH |
+2.5% VCC Max. |
ST 终端 |
VIL |
+3.3% VCC Max. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±1 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |

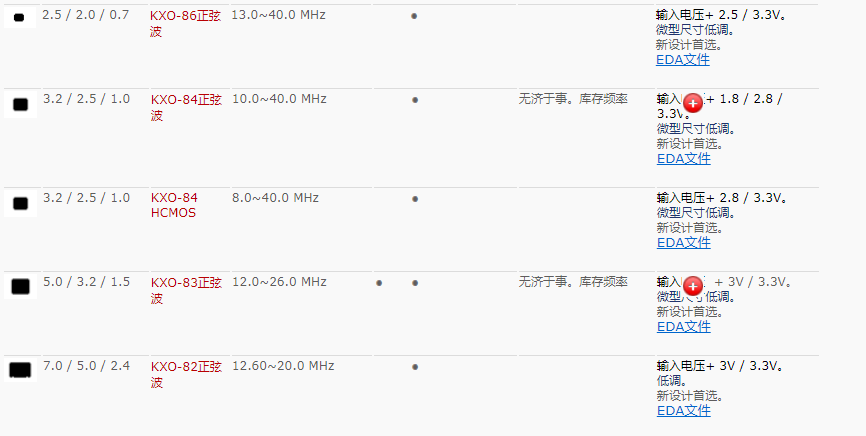

格耶压控温补晶体振荡器型号:
关于冲洗清洁音叉型晶振由于采用小型、薄型的高可靠性晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗晶振。 关于机械性冲击(1) 从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。GEYER晶振,压控温补晶振,KXO-86晶振,金属面2520晶振
(2) SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对贴片石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作。
晶振具有多种振动模式,如基频, 3次泛音,5次泛音等等。当基频模式应用时,德国晶振的电阻是最低的,这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用,一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此,如果频率是只有三分之一的目标频率时,要检查是否放大处理电路被施加或它的设定值就足够了,因为电路的环境适合于基本模式,而不是第三次泛音调模式。
GEYER作为电池和贴片式有源振荡器频率产品生产经验丰富的国际运营专家,我们自然了解对客户至关重要的一切:从最初的咨询到生产和交付的一流质量。高素质的开发和服务团队以及德国的高端生产确保我们在任何时候都能完全满足这一要求。因此,我们公司通过了DIN ISO 9001:2008认证,这几乎是不言而喻的。GEYER晶振,压控温补晶振,KXO-86晶振,金属面2520晶振
GEYER晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动。推进了压控温补晶振环境考虑的产品和服务的产品和服务。为了提供社会,努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力。
GEYER晶振环境影响的最小化:遵照社会的期望,改进我们的环境行为,我们将通过贴片型TCXO晶振有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺. GEYER晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.
