GEYER晶振,贴片晶振,KX-C晶振,四脚贴片晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
GEYER石英晶振作为一个可靠的，成功的合作伙伴，我们非常重视在开发阶段与客户的密切合作。这使我们能够确保我们能够为您提供您想要的和需要的。此外，我们的全球销售网络可在短交货期内保证GEYER ELECTRONIC产品在全球范围内的可用性。经济和以客户为导向的物流概念，例如看板和船到货确保货物从我们的场所到您的制造现场的顺畅流动。
压电石英谐振器主要是利用石英材料（水晶）的压电效应制成的电子原件和器件，压电效应是一种机电能量互换的现象，压电效应分为正压电效应和逆压电效应，正压电效应是以机械应力及，应变（形变）作用而使物体产生电荷或电压输出。逆压电效应是以电能输入使之产生机械能或，位移（形变）的输出。
|
GEYER晶振
|
单位
|
KX-C晶振
|
石英晶振基本条件
|
|
标准频率
|
f_nom
|
3.5~24MHZ
|
标准频率
|
|
储存温度
|
T_stg
|
-55°C - +125°C
|
裸存
|
|
工作温度
|
T_use
|
-20° C- +70°C
|
标准温度
|
|
激励功率
|
DL
|
0.1mW Max.
|
推荐:10μW~100μW
|
|
频率公差
|
f_— l
|
±50ppm×10-6 (标准),
(±10×10-6~±20×10-6可用)
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.jingzhen95.com/
|
|
频率温度特征
|
f_tem
|
±50~±100ppm/‐20°C ~ +70°C,
|
超出标准的规格请联系我们.
|
|
负载电容
|
CL
|
12~20pF
|
不同负载电容要求,请联系我们.
|
|
串联电阻(ESR)
|
R1
|
如下表所示
|
-10°C~65°C, DL=100μW
|
|
频率老化
|
f_age
|
±5× 10-6 / year Max.
|
+25°C,第一年
|

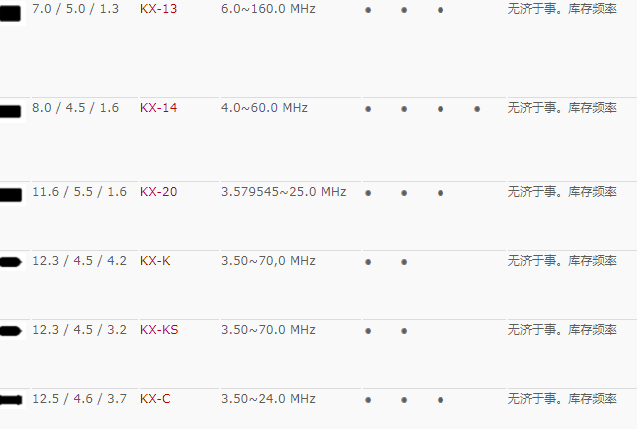

GEYER贴片无源MHZ晶振型号:
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的贴片无源晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。GEYER晶振,贴片晶振,KX-C晶振,四脚贴片晶振
机械振动的影响:当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管陶瓷表面晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体谐振器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
GEYER晶振环境影响的最小化：遵照社会的期望,改进我们的环境行为,我们将通过陶瓷面无源晶振有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺. GEYER晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.GEYER晶振,贴片晶振,KX-C晶振,四脚贴片晶振
环境行为评价：评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.我们的活动、产品陶瓷面石英晶体谐振器和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, ,石英晶振更趋于绿色,提高本公司的社会形象.
GEYER晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,贴片晶振,压电石英晶振、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.
