频率:3.579545~86MHZ
尺寸:13.5*4.7mm
普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.
Crystek晶振,贴片晶振,CYSD晶振,49S贴片晶振,石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。
普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
Crystek公司 成立于1958年,是射频微波和频率控制行业的高性能技术全球领导者。Crystek公司广泛的石英晶振产品包括多种终端市场,包括无线,微波无线电,电信,工业,企业,航空航天和政府部门。Crystek公司是一家通过ISO9001:2008认证的企业,总部位于佛罗里达州迈尔斯堡.
Crystek晶振 |
单位 |
CYSD晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
3.579545~86MHZ |
标准频率 |
储存温度 |
T_stg |
-45°C - +90°C |
裸存 |
工作温度 |
T_use |
-0° C- +85C |
标准温度 |
激励功率 |
DL |
1mW Max. |
推荐:10μW~100μW |
频率公差 |
f_— l |
±15,100ppm×10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±10,50ppm/‐20°C ~ +70°C, |
超出标准的规格请联系我们. |
负载电容 |
CL |
7F |
不同负载电容要求,请联系我们. |

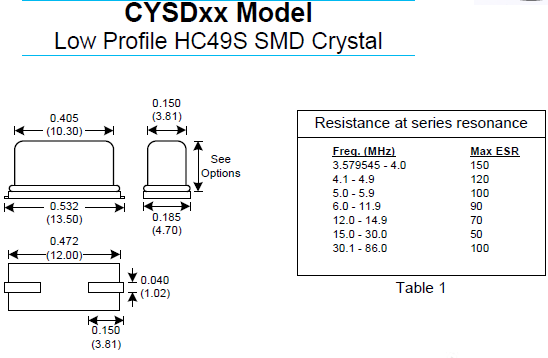

串联电阻(ESR) |
R1 |
如下表所示 |
-10°C~65°C, DL=100μW |
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |

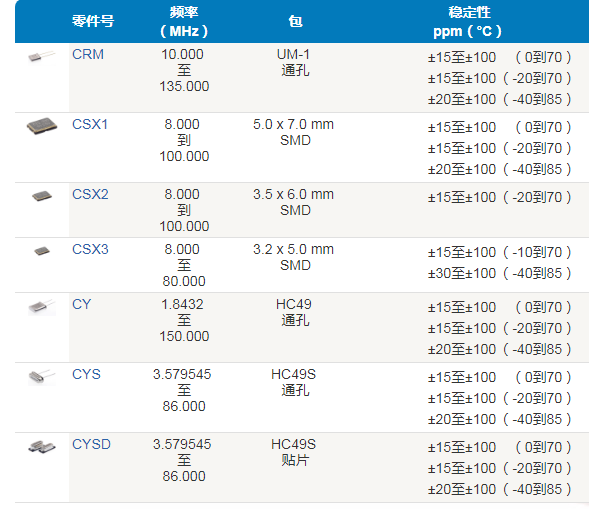

美国Crystek贴片无源石英晶振型号:
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英谐振器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。Crystek晶振,贴片晶振,CYSD晶振,49S贴片晶振
(2) 在设计假贴片晶振时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存49SMD晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
Crystek石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高大型49SMD谐振器能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.Crystek晶振,贴片晶振,CYSD晶振,49S贴片晶振
Crystek晶振减少污染物排放,对不可再生的资源进行有效利用.减少无源贴片金属壳晶振废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
Crystek晶振公司严格遵守国家有关工程建设法律、法规,不断提高两脚贴片金属面晶振的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意。
