Crystek晶振,压控晶振,CVHD-957晶振,程控交换机晶振

频率:10~50MHZ

尺寸:14.2*9.14mm

小型贴片有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

订购热线:86-0755-27839045

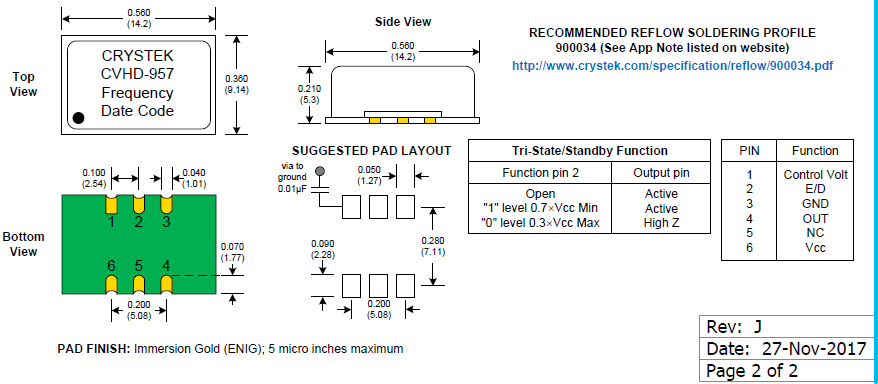

Crystek晶振,压控晶振,CVHD-957晶振,程控交换机晶振

1

Crystek晶振,压控晶振,CVHD-957晶振,程控交换机晶振,超小型、超低频石英晶振晶片的边缘处理技术:是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题,为压电石英晶振行业的技术难题之一。具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定。

压控晶振(VCXO),压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅. VCXO压控晶体应用:调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等.

CrystekCorporation®自1958年以来一直提供频率产品,包括石英晶体,XO(时钟振荡器),TCXO(温度补偿晶体振荡器),VCO(压控振荡器)和VCXO(压控晶体振荡器)。Crystek经营两个专门用于频率控制的部门。Crystek晶体致力于开发和制造使用贴片晶振的频率产品。Crystek Microwave为微波行业开发频率控制和支持产品。其他产品包括:PLL(锁相环)合成器,RedBox VCO,RF同轴电缆组件,射频电缆连接器,批量射频同轴电缆,RF功率检测器,滤波器,衰减器,直流模块,无源倍增器,RFPRO(袖珍参考振荡器),基于SAW的时钟振荡器和VCSO以及功率调节器。

项目


符号


CVHD-957晶振(HCMOS)


条件


输出频率范围


f0


10~50MHZ


请联系我们以便获取其它可用频率的相关信息


电源电压


VCC


+3.3V


联系我们以了解更多相关信息


储存温度


T_stg


-45℃- +90℃


裸存


工作温度




T_use

 -20℃- +70℃



请联系我们查看更多资料



http://www.jingzhen95.com/


S: -40℃- +85℃



频率稳定度




f_tol


J: ±100× 10-6






功耗


ICC


2 mA Max.


无负载条件最大工作频率


待机电流


I_std


10μA Max.


ST=GND


占空比


SYM


45 % to 55 %


50 % VCC , L_CMOS15 pF



输出电压


VOH


-0.5V Min.




VOL


+7.0V Max.




输出负载条件


L_CMOS


15 pF Max.





输入电压


VIH


+2.5% VCC Max.




ST 终端


VIL


+3.3% VCC Max.


上升/下降时间


tr / tf


4 ns Max.


20 % VCC to 80 % VCC , L_CMOS=15 pF


振荡启动时间


t_str


3 ms Max.


t=0 at 90 %


频率老化


f_aging


±3× 10-6 / year Max.


+25 初年度,第一年

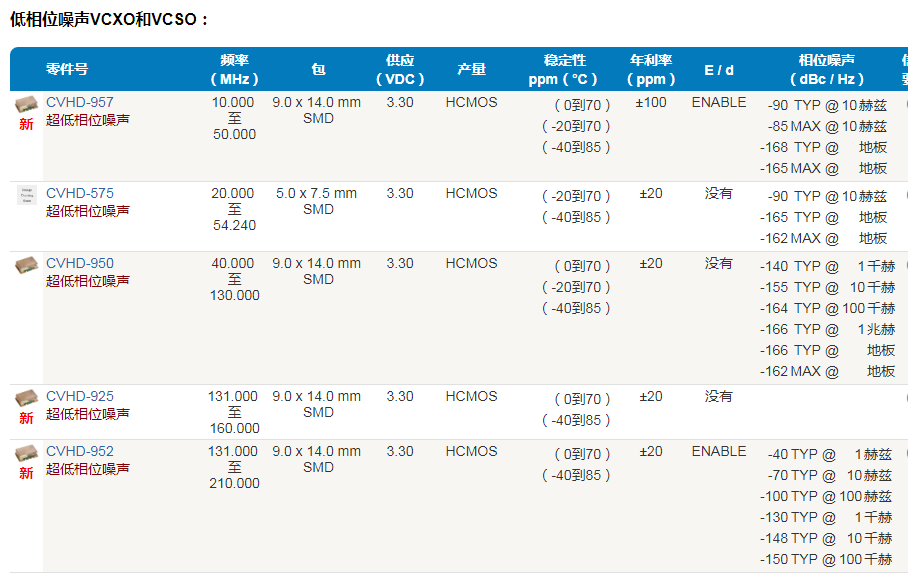

Crystek压控石英晶体振荡器型号:

Crystek晶振,压控晶振,CVHD-957晶振,程控交换机晶振

Crystek晶振,压控晶振,CVHD-957晶振,程控交换机晶振

所有石英晶体振荡器和实时时钟模块都以IC形式提供。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。Crystek晶振,压控晶振,CVHD-957晶振,程控交换机晶振

电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英贴片晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

热影响:重复的温度巨大变化可能会降低受损害的电压控制晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

Crystek石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高六脚贴片有源晶振能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.Crystek晶振,压控晶振,CVHD-957晶振,程控交换机晶振

Crystek晶振减少污染物排放,对不可再生的资源进行有效利用.减少低电压六脚贴片晶振废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.

Crystek晶振公司严格遵守国家有关工程建设法律、法规,不断提高低抖动六脚贴片晶振的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意。
