Crystek晶振,时钟振荡器,CCO-030晶振,四脚插件晶振

频率:1.544~156.52MHZ

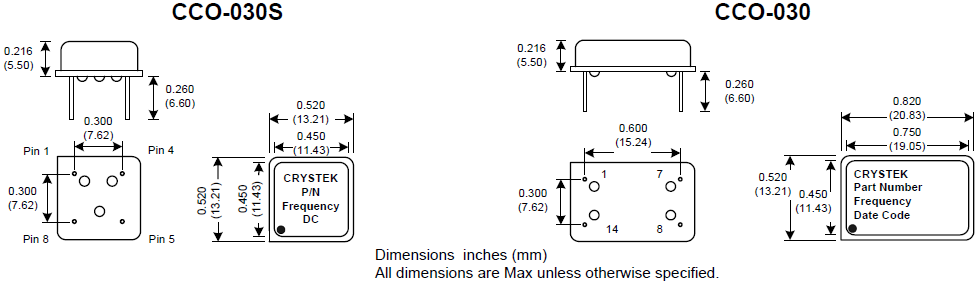

尺寸:20.83~13.21mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,晶振产品被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.

订购热线:86-0755-27839045
Crystek晶振,时钟振荡器,CCO-030晶振,四脚插件晶振

1

注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家的竞争力,使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。

Crystek晶振,时钟振荡器,CCO-030晶振,四脚插件晶振,有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊盘(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

CrystekCorporation®自1958年以来一直提供频率产品,包括石英晶体,XO(时钟振荡器),TCXO(温度补偿晶体振荡器),VCO(压控振荡器)和VCXO(压控晶体振荡器)。Crystek经营两个专门用于频率控制的部门。Crystek石英晶体致力于开发和制造使用石英谐振器的频率产品。Crystek Microwave为微波行业开发频率控制和支持产品。其他产品包括:PLL(锁相环)合成器,RedBox VCO,RF同轴电缆组件,射频电缆连接器,批量射频同轴电缆,RF功率检测器,滤波器,衰减器,直流模块,无源倍增器,RFPRO(袖珍参考振荡器),基于SAW的时钟振荡器和VCSO以及功率调节器。

项目


符号


CCO-030晶振(HCMOS)


条件


输出频率范围


f0


1.544~156.52MHZ


请联系我们以便获取其它可用频率的相关信息


电源电压


VCC


+3.3V


联系我们以了解更多相关信息


储存温度


T_stg


-45℃- +90℃


裸存


工作温度




T_use

 -0℃- +70℃


请联系我们查看更多资料



http://www.jingzhen95.com/

-40℃- +85℃

 -20℃- +70℃


频率稳定度




f_tol


J: ±20~100× 10-6






功耗


ICC


2 mA Max.


无负载条件最大工作频率


待机电流


I_std


10μA Max.


ST=GND


占空比


SYM


45 % to 55 %


50 % VCC , L_CMOS15 pF



输出电压


VOH


-0.5V Min.




VOL


+7.0V Max.




输出负载条件


L_CMOS


15 pF Max.





输入电压


VIH


+2.5% VCC Max.




ST 终端


VIL


+3.3% VCC Max.


上升/下降时间


tr / tf


4 ns Max.


20 % VCC to 80 % VCC , L_CMOS=15 pF


振荡启动时间


t_str


3 ms Max.


t=0 at 90 %


频率老化


f_aging


±3× 10-6 / year Max.


+25 初年度,第一年

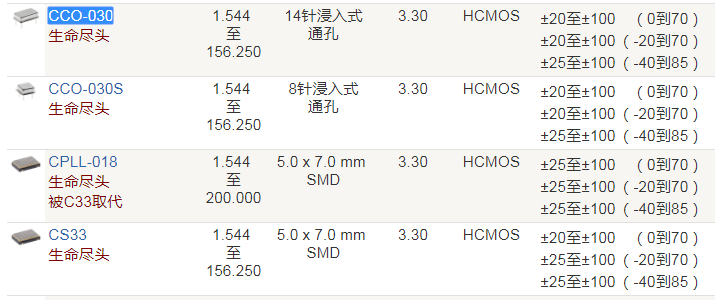

Crystek时钟晶体振荡器型号:

Crystek晶振,时钟振荡器,CCO-030晶振,四脚插件晶振

Crystek晶振,时钟振荡器,CCO-030晶振,四脚插件晶振

那么温补晶振(TCXO)又有什么特点,温补晶振简单的来说就是在工作过程中起到温度补偿功能,那怎么个温度补偿法呢?其实原理跟时钟振荡器一样,比如说温补晶振电压有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等几款常用电压。温补晶振在工作过程中如果遇到了温度变化很大的情况下,那这个时候温度补偿就起作用了,比如说温补晶振的基本精度要求是0.5PPM,常温要求是2ppm,那如果低温超出的常温的情况下,晶体的温补功能就会把精度控制在一定的范围内,使精度变化在一个要求值的范围,稳定在高精度要求内给CPU提供稳定的信号。Crystek晶振,时钟振荡器,CCO-030晶振,四脚插件晶振

如何正确的使用进口有源晶振电处理:将电源连接到有源晶振指定的终端,确定正确的极性这目录所示。注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作。此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英晶振产品损坏。所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度。

有源插件晶振的负载电容与阻抗:负载电容与阻抗有源晶振设置一个规定的负载阻抗值。当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形。特别是设置电抗,根据规范的负载阻抗。输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器。当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略。

Crystek晶振公司自觉遵守有关环境法律、法规,培养员工的环保意识和能力,持续改进低频4脚进口晶振环保绩效,优先使用环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程。Crystek晶振,时钟振荡器,CCO-030晶振,四脚插件晶振

Crystek晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强有源插件晶体振荡器污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器(SPXO),石英晶振生产制造中所产生的污染.

Crystek石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高金属面四脚插件晶振能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
