频率:10~27MHZ
尺寸:3.2*2.5mm
温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM-2.0 PPM,工作温度范围:-30度至85度,电源电压:1.8V-3.3V之间可供选择,产品本身具有温度电压控制功能,世界上较薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较有品质的数码通讯产品领域,导航定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
Cardinal晶振,温补晶振,CTQS晶振,低频晶振,客户特殊要求参数设置测试。(C0、C1、DLD、TS)高频连续脉冲焊接技术:是通过在基座与上盖之间高频率连续低功率脉冲焊接放电,使基座与上盖焊接部位熔接在一起,目前通过长期试验,已总结一套工艺参数,输入PLC进行焊接控制,利用此技术密封的石英晶振气密性高,金属溅射污染少,频率变化小,一般在±2ppm以内。此技术为研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。
TCXO晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5PPM~2.0PPM,常用频率:26M,33.6M,38.4M,40M.因产品性能稳定,精度高等优势,被广泛应用到一些比较品质的数码通讯产品领域,导航定位系统,智能手机,WiMAX和无线通信等产品,符合RoHS/无铅.
我们很高兴地宣布,泰艺美国子公司Isotemp(http://www.taitien.com/)已经收购了Cardinal Components(http://www.cardinalxtal.com/)的资产。此次收购于2016年4月8日完成。Taitien是全球领先的频率控制产品制造商,提供广泛的石英晶体,振荡器,VCXO,TCXO,OCXO,精密晶体和厚度监视器晶体。该公司通过了ISO 9001和TS 16949认证,在台湾,中国和美国拥有制造,设计和应用工程资源。
项目 |
符号 |
CTQS晶振 |
条件 |
输出频率范围 |
f0 |
10~27MHZ |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
+2.66,2.8,2.94V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-55℃- +125℃ |
裸存 |
工作温度 |
T_use |
|
请联系我们查看更多资料
|
S: -10℃- +85℃ |
|||
|
|||
频率稳定度 |
f_tol |
J: ±2.5× 10-6 |
|
±5.0× 10-6 |
|||
|
|||
功耗 |
ICC |
2 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
10μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
输出电压 |
VOH |
-0.5V Min. |
|
VOL |
+7.0V Max. |
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
输入电压 |
VIH |
+2.5% VCC Max. |
ST 终端 |
VIL |
+3.3% VCC Max. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±1 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |

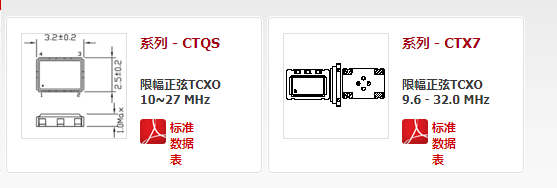

CardinalOSC石英晶体振荡器型号:
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于VCXO振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。Cardinal晶振,温补晶振,CTQS晶振,低频晶振

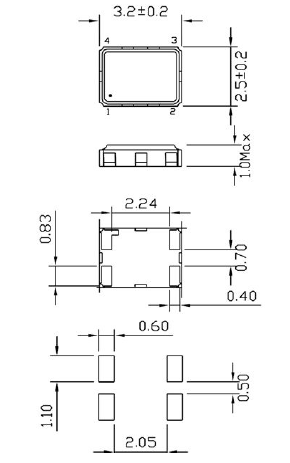

(2) 在设计VCXO石英晶振时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存3225晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
Cardinal晶振公司自觉遵守有关环境法律、法规,培养员工的环保意识和能力,持续改进3225mm小体积振荡器环保绩效,优先使用环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程。Cardinal晶振,温补晶振,CTQS晶振,低频晶振
Cardinal晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器(SPXO),进口贴片3225晶振生产制造中所产生的污染.
Cardinal石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高医疗电子产品晶振能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
