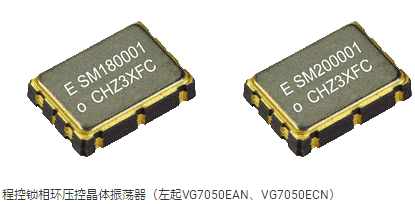

精工爱普生公司本次将高精度低耗电的程控锁相环压控晶体振荡器（VCXO※1）“VG7050EAN”与“VG7050ECN”商品化，这两款商品可由顾客任意设定或变更输出频率及绝对频率控制范围。
本商品可应对50MHz至800MHz的高频，622.08MHz起振时的相位抖动为0.27ps Typ.、电流消耗为70mA Typ.，实现了用于光传送设备的压控晶体振荡器所应具备的高等级规格。
近年，随着各种网络中大容量、高速光通信的发展，传送规格不断增多，使得光传送装置※2需要应对多种多样的频率。为此，顾客面临着管理与工作量等众多课题，例如需要在光传送装置中设置多只固定频率振荡器，或者在变更频率之际更换石英晶体振荡器本身等。
在此，爱普生晶振集团将能以100MHz以上的基波※3起振的高精度、高稳定高频基波模式石英晶体单元※4与应用半导体技术制造的省电、低噪音“小数分频锁相环芯片※5相组合，通过最适化，实现了低噪音、低抖动及低电流消耗的程控锁相环压控晶体振荡器。
顾客可指定压控晶体振荡器工厂出货时的输出频率与绝对频率控制范围，也可以通过I2C通信与端子设定※6自行变更输出频率和绝对频率控制范围。这使光传送装置的频率变更更为简单，并能大幅度节省用于新频率通信规格的光传送装置的开发工作量。
今后，爱普生仍将以独创的石英晶振,贴片晶振,有源晶振精微加工技术，以及半导体技术为核心，发挥自身优势提供元器件解决方案，为顾客的安全放心和舒适便利而尽力。
■本商品的特征航
低噪音与低抖动
本商品将能以100MHz以上的基波起振的高频基波模式石英晶振单元与独自开发的小数分频锁相环芯片相组合，实现了低抖动；同时，通过石英晶体单元的频率最适化，有效控制了小数分频锁相环所特有的整数边界杂散的问题。

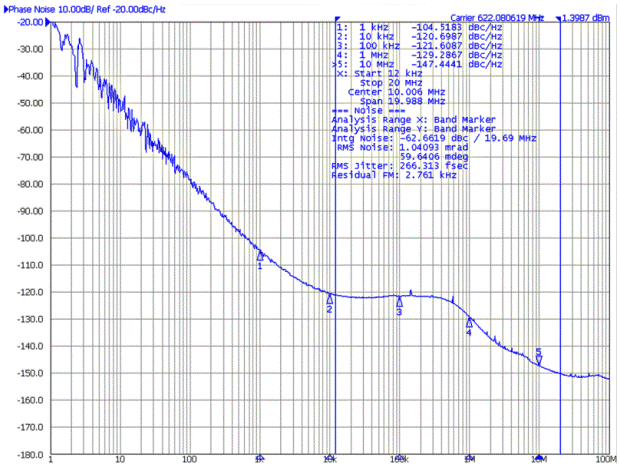

相位噪音特性（起振频率156.25MHz、电源电压3.3V）
-
低电流消耗 最大90mA（含LVPECL终端负载驱动电流）
频率程控 可在50 - 800MHz的范围内设定输出频率
绝对频率控制范围耗 可从0 ~ ±180×10-6的12个等级中选择绝对频率控制范围（APR）
■本商品的主要规格
|
型号
|
VG7050EAN
|
VG7050ECN
|
|
输出频率
|
50MHz ~ 800MHz
|
|
电源电压
|
2.5V±5% , 3.3V±10%
|
|
工作温度范围
|
-40°C ~+85°C
|
|
频率公差
|
±50×106
|
|
工作时电流消耗
|
70mA Typ.（622.08MHz输出时）90mA Max.（3.3V驱动时）
|
|
相位抖动
|
0.27 ps Typ.（622.08MHz输出时）
|
|
外形尺寸
|
7.0×5.0×1.5mm Typ.（7050规格）
|
|
输出
|
LV-PECL
|
|
绝对频率控制范围（APR）
|
0 ~ ±180×10-6
控制电压：0.25 - 2.25V（2.5V驱动时）、0.3 - 3.0V（3.3V驱动时）
|
|
接通电源时的频率设定
|
1种
|
使用专用端子从4种中选择1种
|
【术语说明】
＊1. 压控晶体振荡器（VCXO，Voltage Controlled Xtal Oscillator） :
从外部输入控制电压，以此改变输出频率的石英振荡器。
＊2. 光传送装置:
使用光传导信息和数据的设备与处理系统，可用于基干网络、城域网、CATV与影像信号、企业内部（串行信号或LAN）等。
＊3. 基波：
把输入信号分为多个信号后输出的电路。
＊4. 高频基波模式（HFF，High-Frequency Fundamental）晶振单元:
应用光刻只将石英晶体单元的激励部分加工成几微米的反向台结构，在保证芯片强度的同时又能以基波起振高频。可以抑制周围的高频成分，因此能为高速、大容量通信的稳定性助一臂之力。
＊5. 小数分频锁相环芯片（Fractional-N PLL（Phase Locked Loop） IC）
可进行小数分频锁相环芯片，根据特定频率的时钟信号输出任意频率。
＊6. 仅限“VG7050ECN”能以端子设定变更输出频率与绝对频率控制范围。
