差分输出振荡器的应用说明

差分输出振荡器是现代高速数字电子系统中不可或缺的高精度基准时钟元器件,是保障各类高速设备时序同步,数据稳定传输的核心核心器件.与传统单端输出振荡器仅依靠单路信号电平高低传输时钟信息的方式不同,该器件核心特性为输出一对参数对称,状态互补的差分时钟信号,即正向输出端(OUT+)与反向输出端(OUT-)两路信号幅值完全均等,相位严格相差180°,行业主流标准化输出制式主要包含LVPECL,LVDS,HCSL输出晶体振荡器三大类型.凭借与生俱来的超低相位噪声,飞秒级超低抖动,超高共模噪声抑制能力,差分输出振荡器从底层规避了单端时钟在高频传输,复杂电磁工况下普遍存在的信号衰减,波形失真,时序抖动,数据误码,多设备同步失效等技术痛点.目前已全面普及应用于5G/6G高速通信,AI算力集群,高精度工业测控,智能车载电子,高端仪器仪表等前沿高端领域,成为高速,精密电子设备的标准化核心时钟解决方案.本文将系统性,全方位阐述差分输出振荡器的底层工作原理,相较于单端振荡器的核心性能优势,三大主流输出制式的参数特性与适配场景,全行业落地应用场景,工程选型核心准则,硬件设计规范及标准化使用禁忌,同时结合行业技术迭代趋势分析发展方向,为电子工程师产品设计,项目落地,器件选型,硬件调试提供全面,专业的技术参考与实操依据.

一,核心工作原理

差分输出振荡器整体采用一体化集成架构,内部核心由高稳定石英晶体振荡单元,温度补偿模块,高精度相位校准电路,差分专用驱动放大电路四部分组成,区别于单端振荡器的单路驱动输出结构,可同步生成两路完全对称的时钟信号.设备正常工作时,OUT+正向输出端输出标准时钟波形,OUT-反向输出端同步输出幅值一致,相位偏移180°的互补波形,两路信号电压摆幅,上升沿,下降沿参数高度统一,无参数偏差.其信号识别与传输的核心核心为差值判别机制,这也是差分时钟抗干扰性能优异的核心关键:后端接收芯片,FPGA,处理器等核心器件,不会单独识别OUT+或OUT-单路信号的绝对电压电平数值,而是实时采集,对比两路信号的电压差值,通过差值区间判定时钟高低电平,完成时序信号的精准解析,彻底摆脱了单端信号依赖绝对电平,易受环境干扰的技术短板.

在PCB传输,整机工作过程中,工业环境电磁辐射,电源高频纹波,相邻器件串扰,温度漂移等各类干扰噪声,会以共模耦合的方式同步叠加至OUT+,OUT-两路传输线路上,使两路信号同时产生等量,同步的噪声畸变,此类同步噪声即为共模噪声.而差分配套接收电路具备极高的共模抑制比(CMRR),可精准识别并完全抵消两路信号中叠加的同步共模噪声,仅保留两路信号之间的有效差分差值信号,从信号接收端实现噪声彻底滤除.与此同时,两路相位互补,幅值对称的信号在传输过程中产生的电场与磁场可相互抵消,互相屏蔽,大幅降低时钟走线对外辐射的电磁干扰(EMI),同时也能抵御外部空间电磁信号的侵入干扰.这种"发送端低辐射,接收端强抗扰"的双重特性,让差分输出振荡器能够完美适配高频,高速,强干扰,宽温波动的复杂工作工况,也是其逐步替代传统单端振荡器成为高端设备核心时钟的核心原理.

二,核心性能优势(对比单端振荡器)

传统CMOS单端输出振荡器凭借结构简单,成本低廉的优势,广泛应用于普通低速电子设备,但在高频工作,复杂电磁环境,高精度时序要求的高端系统中存在明显性能短板.而差分输出振荡器通过架构革新,彻底优化了时钟传输的核心性能,在时序精度,抗干扰能力,电磁兼容性,高速适配性,系统同步性等多个核心维度具备不可替代的优势,可精准匹配高端电子设备对时序稳定性,数据准确性,系统可靠性的严苛需求,具体性能优势如下:

1.超强抗干扰能力,适配复杂电磁环境

工业生产,通信基站,智能车载,户外测控等应用场景普遍存在复杂干扰源,电机启停,变频器工作,高压电路,射频设备,电源波动都会产生大量电磁干扰与电压纹波.单端时钟信号依靠绝对电平传输,极易被干扰导致波形畸变,相位偏移,频率漂移,进而引发设备时序错乱,数据传输中断等故障.而差分输出振荡器依托共模抑制核心特性,可对所有同步耦合在两路时钟信号上的共模干扰进行全方位滤除,仅保留有效差分信号.即便在强电磁干扰,电压小幅波动的恶劣工况下,仍能保持时钟波形完整,相位稳定,频率精准,大幅提升整机系统的连续工作稳定性,彻底解决了单端时钟抗干扰能力弱,适配场景受限的行业痛点.

2.超低抖动与相位噪声,保障时序精度

时钟抖动与相位噪声是衡量时钟精度的两大核心指标,直接决定高速系统的数据传输精度与采样准确性.单端振荡器受电路结构,噪声干扰影响,周期抖动普遍较高,无法满足高速高精度场景需求.差分输出架构通过对称信号抵消,噪声抑制优化,可大幅降低时钟的周期抖动,随机抖动与相位噪声,行业高端高精度型号可实现0.15ps级的超低抖动指标,相位噪声可控制在极低水平.在25G/100G高速串行传输,多通道同步采样,精密信号分析等场景中,纳秒甚至皮秒级的时序偏差,都可能造成数据采样失效,传输误码,信号失真等问题.差分输出振荡器的超高时序精度,可最大限度降低系统误码率,保障高速海量数据传输的完整性,实时性与准确性,为精密测控,高速通信提供核心时序保障.

3.低EMI电磁辐射,满足合规要求

电子设备的电磁兼容(EMC)性能是产品合规上市的核心指标,传统单端时钟走线易产生高频电磁辐射,同时极易接收外部电磁干扰,往往需要搭配屏蔽罩,滤波电路,磁珠等辅助器件优化EMI性能,增加了硬件设计复杂度与物料成本.差分输出振荡器输出的两路互补对称信号,传输过程中产生的电磁场大小相等,方向相反,可实现相互抵消,从根源上大幅降低时钟走线的电磁辐射强度;同时共模抑制结构可有效抵御外部电磁干扰侵入,双向优化设备电磁兼容性能.无需额外搭建复杂的滤波,屏蔽电路,即可轻松满足通信,车载,工业,医疗设备的EMC合规标准,有效简化硬件布局设计,缩减产品体积,降低生产成本.

4.高频高速适配性强,传输距离更远

单端振荡器的信号传输特性受频率影响极大,在高频工作状态下信号衰减剧烈,波形畸变严重,传输稳定性极差,仅适用于百兆以下低速场景,且传输距离受限,无法满足背板传输,长线走线需求.差分输出振荡器采用对称差分驱动结构,信号传输损耗极低,高频响应特性优异,可稳定支持百兆至千兆甚至万兆级高频时钟输出,高频信号完整性远优于单端时钟.在PCB高密度走线,设备背板互联,多模块长线传输场景中,能够实现更长距离,更低损耗,更高稳定性的时序信号传输,完美适配SerDes高速串行链路,高速总线,高频数据交互等高端应用场景.

5.多设备精准同步,提升系统协同性

现代高端电子系统多为多模块,多芯片协同工作架构,FPGA,SoC主控芯片,多通道ADC/DAC采集芯片,高速SerDes传输链路,存储模块等核心器件,需要统一的基准时钟实现时序同步,否则会出现模块工作错位,数据对接失败,系统运行卡顿甚至死机等故障.差分输出振荡器输出的时钟信号频率稳定度高,时序偏差极小,波形一致性极强,可同时为多个核心器件,多组功能模块提供同源同步基准时钟,保障整机系统各单元时序高度统一,大幅提升多模块协同工作精度与系统运行可靠性,从时序层面规避系统协同故障.

三,主流输出制式及适配场景

差分输出振荡器根据内部驱动电路架构,输出电平标准,功耗特性及适配接口的差异,形成LVPECL,LVDS,HCSL三种行业主流标准化制式,三种制式的驱动能力,功耗水平,抖动性能,工作频率区间各不相同,适配的应用场景与硬件接口也有明确区分.在工程选型过程中,输出制式的匹配度直接决定时钟系统的稳定性与兼容性,是器件选型的核心首要依据,各制式详细特性与适配场景如下:

1.LVPECL制式

LVPECL(低压正发射极耦合逻辑)是三类制式中驱动能力最强,高频性能最优的差分输出标准,具备电压摆幅大,信号抗干扰能力极强,时钟抖动极低,高频稳定性优异的核心特性,可稳定支持1GHz以上超高频时钟输出,是高端超高速时序场景的首选方案.该制式凭借极致的时序精度与信号完整性,广泛应用于100G/400G/800G高速光传输设备,核心路由器,高端服务器高速SerDes链路,高精度射频通信仪器,微波通信设备等对时序精度要求极致的场景.其唯一短板为驱动电路功耗相对偏高,不适用于低功耗轻量化设备,主要面向高性能,高带宽,无功耗限制的高端商用,通信设备.

2.LVDS制式

LVDS(低压差分信号)是目前行业通用性最强,性价比最高的差分输出制式,采用低电压摆幅差分传输架构,兼具低功耗,低噪声,中等驱动能力,兼容性强的综合优势.该制式参数标准统一,适配芯片范围广,抗干扰性能均衡,无严苛的使用限制,能够完美适配中高速,高稳定,低功耗的各类通用场景.目前广泛应用于工业PLC控制系统,自动化生产线,机器视觉检测设备,4K/8K高清视频图像处理,普通千兆光模块,通用FPGA时钟电路,民用高速通信设备等领域,是工业,民用高端电子设备的主流差分时钟方案,兼顾性能与成本,适配性极强.

3.HCSL制式

HCSL(高速电流模式逻辑)是专为计算机,高速存储,服务器算力设备量身定制的专用差分时钟制式,采用电流驱动模式替代传统电压驱动,具备功耗更低,时序精度更高,时钟抖动控制更优异,信号响应速度更快的特点.该制式完美适配高速串行总线的时序需求,是算力设备高速接口的专用时钟标准,主要适配PCIeGen3/Gen4/Gen5/Gen6全系列高速总线,SATA/SAS高速硬盘接口,NVMe高速SSD存储设备,服务器时钟树,算力加速卡等核心场景,能够有效降低高速接口的时序偏差与传输误码,保障算力设备高速数据交互的稳定性.

四,全域核心应用场景

凭借超低抖动,超低相位噪声,强共模抗干扰,低电磁辐射,高频稳定性强的综合核心特性,差分输出振荡器彻底突破了单端时钟的性能瓶颈,全面覆盖高端通信,算力数据,精密测控,工业控制,智能车载等核心产业领域.作为现代高速电子系统的"时序心脏",其承担着整机时序同步,数据精准传输,模块协同工作的核心作用,是各类高端智能化,高速化电子设备不可或缺的核心元器件,各领域具体落地应用细节如下:

1.高速通信与光传输系统

在现代通信传输体系中,时钟精度直接决定数据传输带宽与误码率,差分输出振荡器是通信设备时序系统的核心基准源.该器件广泛配套应用于5G/4G移动通信基站的BBU基带处理单元,AAU有源天线单元,RRU射频拉远单元,同时适配边缘计算路由器,工业核心交换机,千兆/万兆光纤收发器,OTN光传输组网设备等全品类通信设备.在10G/25G/100G/400G高速以太网,CPRI/eCPRI无线前传接口,PAM4高速调制链路中,差分振荡器可提供精准,稳定的时序基准,支撑SerDes电路定时恢复与CDR时钟数据恢复模块精准锁相,保障海量数据高速,低误码,无延迟传输.其中156.25MHz,312.5MHz,625MHz等标准化经典频点,可完美匹配主流高速光传输设备的时序需求,是通信组网设备的标配核心器件,为5G规模化商用,光纤骨干网传输,边缘通信组网提供稳定时序支撑.

2.数据中心与AI算力集群

数据中心服务器,HPC高性能计算设备,AI训练与推理算力集群依赖大规模并行运算,多节点高速互联,海量数据实时吞吐,对时钟时序精度,抖动指标,同步一致性有着极致严苛的要求,传统单端振荡器的高抖动,低稳定性会直接导致算力运算出错,数据传输误码,集群同步失效.差分输出振荡器作为算力设备的核心时钟源,可为CPU,GPU,FPGA加速卡,AI算力芯片,高速互联模块提供飞秒级超低抖动的稳定时钟信号,精准支撑PCIe高速总线,高速互联网络的数据交互.同时可实现多芯片,多板卡,多算力节点的时序精准同步,保障大规模并行算力调度,海量数据实时运算,跨节点数据传输的准确性与稳定性,有效提升AI算力集群,数据中心服务器的运算效率与运行可靠性.

3.精密测控与数据采集系统

精密测控与数据采集设备的核心精度取决于时钟时序的稳定性,时钟的微小相位偏移,抖动偏差,都会直接导致ADC模数采样失真,DAC数模转换精度下降,仪器检测数据偏差.差分输出振荡器凭借高稳定,低抖动,同步性强的优势,广泛应用于多通道高速ADC采集模块,高精度DAC信号输出设备,示波器,频谱分析仪,工业精密检测仪,智能传感采集系统等测控设备.可为多通道同步采样,高频信号采集,精密波形还原提供统一基准时钟,有效消除多通道采样时序偏差,提升信号采集精度与数据一致性,完美适配工业精密测量,环境智能监测,高频信号分析,实验室精密测控等对数据精度要求极高的场景.

4.工业控制与机器视觉

工业生产现场属于典型的强干扰恶劣工况,变频器,伺服电机,高压配电柜,高频焊接设备等大量设备持续产生电磁辐射与电源干扰,对设备时钟稳定性造成极大影响.差分输出振荡器凭借优异的共模噪声抑制能力与低EMI特性,可在复杂电磁环境下持续输出稳定时钟信号,为工业PLC可编程控制器,多轴运动控制系统,自动化生产线控制单元,工业机器视觉设备提供可靠时序支撑.同时针对工业4.0智能化生产的高清成像需求,可完美适配4K/8K工业视觉高速图像采集,传输,处理的时序要求,保障机器视觉检测,产品精度筛查,自动化定位等工序稳定运行,支撑工业设备7×24小时连续不间断工作.

5.车载高端电子系统

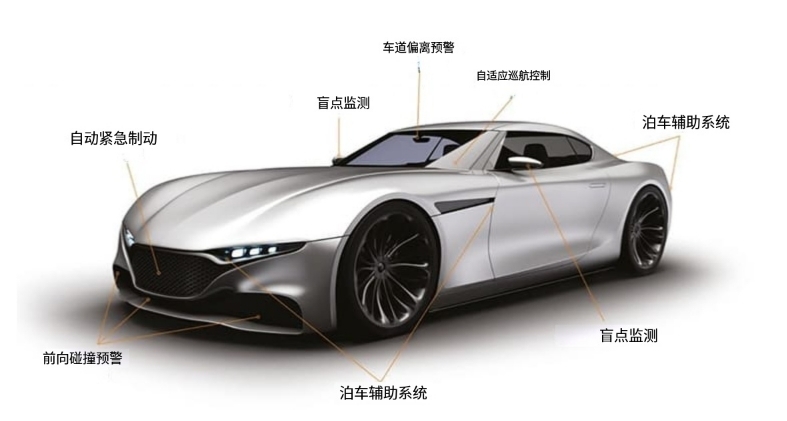

智能车载电子系统对器件的环境适应性,稳定性,可靠性要求极为严苛,车载工况存在温度大范围波动,车内设备电磁干扰密集,行车振动频繁等复杂问题.差分输出振荡器具备宽温稳定,抗干扰,低辐射,高可靠性的优势,广泛应用于高级驾驶辅助系统(ADAS)域控制器,自动驾驶感知终端,车载高清影音系统,车载5G高速通信模块,车载智能座舱等核心车载设备.能够在-40℃~85℃的宽温环境下保持时钟精度稳定,抵御车载复杂电磁干扰,保障自动驾驶摄像头,雷达,激光雷达多传感器数据同步采集,支撑车载高速总线通信,影音信号稳定传输,是智能车载高端电子系统时序稳定的重要保障.

五,工程选型与使用注意事项

1.核心选型参数

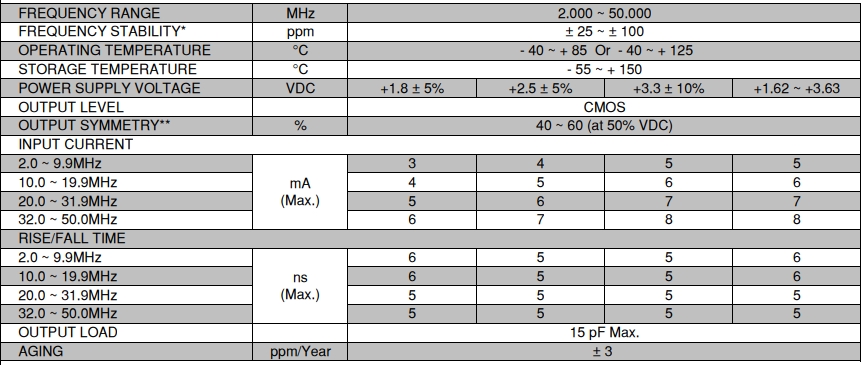

工程应用中,器件选型的精准度直接决定时钟系统乃至整机设备的运行稳定性,需结合应用场景,硬件接口,性能需求,工况环境四大维度,优先匹配以下核心参数,保障器件高度适配系统需求:第一,输出制式匹配,严格依据后端接收芯片,硬件接口标准选择LVPECL,LVDS,HCSL制式,避免接口不兼容导致信号无法识别;第二,输出频率精准匹配,需严格对照设备时序设计需求选定频点,行业主流通用频点包含125MHz,156.25MHz,312.5MHz等,禁止频率偏差使用;第三,抖动与相位噪声指标,高速通信,AI算力,精密测控等高精度场景,必须选用超低抖动,低相位噪声型号,普通工业场景可选用常规高精度型号,平衡性能与成本;第四,工作温区适配,民用室内场景可选用常规温区器件,工业,车载,户外场景必须选用-40℃~85℃宽温工业级型号,保障极端温度下性能稳定.同时可根据设备PCB布局空间,小型化设计需求,选用2016,2520等微型贴片封装,适配高密度硬件布局.

2.硬件设计规范

差分时钟电路的硬件设计规范性,直接影响信号完整性与时序精度,是工程调试的关键环节,需严格遵循标准化设计规范:首先,严格执行等长布线原则,保证OUT+,OUT-两路差分时钟走线长度完全一致,走线长度偏差需控制在5mil以内,杜绝两路信号相位偏移,时序错位;其次,优化布线布局,时钟走线尽量缩短,走直线,全程远离开关电源,高频功率电路,电机驱动电路等强干扰源,避免噪声耦合;再次,严格阻抗匹配,根据差分制式标准匹配对应线路阻抗,通常控制在100Ω差分阻抗,减少信号反射,衰减与波形畸变;最后,电源滤波优化,器件供电引脚就近并联0.1μF高频滤波电容与10μF储能电容,滤除电源高频纹波与电压波动,进一步提升时钟输出稳定性.同时差分走线需全程并行,紧密对称,避免不对称布线破坏差分信号平衡.

3.使用禁忌

为保障器件性能稳定,设备安全运行,使用过程中需严格遵守禁忌规范,杜绝违规操作:其一,严禁差分输出端口单端悬空或单端接地,必须保持OUT+,OUT-两路信号同步接入接收电路,单端异常会直接破坏差分信号对称平衡,导致共模抑制功能失效,时钟抖动急剧恶化,严重时会造成设备时序错乱,整机死机;其二,严禁超规格工况运行,禁止超出器件额定工作电压,额定温度范围使用,长期超温,超压工作会导致器件晶体老化,精度衰减,性能失效,大幅缩短器件使用寿命;其三,禁止不同制式差分振荡器混用,LVPECL,LVDS,HCSL电平标准与驱动逻辑互不兼容,混用会导致接收端无法识别信号,电路工作异常,必须严格匹配接收端电路制式规格;其四,禁止近距离叠加高频干扰器件,避免人为造成时钟信号畸变.

六,行业发展趋势

当前,5G/6G通信持续迭代,AI大算力产业高速发展,高速总线技术不断升级,自动驾驶产业全面产业化,新一代电子设备朝着高速化,高精度,小型化,低功耗,高可靠性方向快速迭代,行业对时钟元器件的时序精度,抗干扰能力,集成度,功耗控制,环境适应性要求持续升级.在此行业背景下,差分输出振荡器呈现五大明确发展趋势:一是超低抖动化,0.15ps级超高精度器件逐步普及,适配800G超高速通信,AI超算等极致精度场景;二是微型小型化,2016,1612等超微型封装成为主流,适配设备轻薄化,高密度PCB布局需求;三是宽温高稳化,宽温,高抗振,高稳定性器件持续迭代,适配车载,户外,工业极端工况;四是低功耗节能化,通过驱动电路架构优化,在保障高精度的同时降低功耗,适配便携设备,边缘终端低功耗需求;五是全面国产化替代,国产差分振荡器在156.25MHz,312.5MHz等通用高频核心频点实现技术突破,性能参数已对标进口器件,凭借高性价比,短交期,本地化服务优势,逐步替代进口产品,成为国内通信,算力,车载,工业高端设备的核心时序解决方案,推动高端时钟元器件的国产化自主可控.差分输出振荡器依托对称互补的差分输出架构,从底层根源上解决了传统单端时钟振荡器抗干扰能力弱,时序抖动大,电磁辐射高,高频适配性差,同步精度低等一系列技术痛点,兼具高精度,高稳定,强抗干扰,低EMI,高速适配性强的综合性能优势,是现代高速数字电子系统不可或缺的核心时序元器件.其应用场景全面覆盖高速通信,AI算力集群,精密测控,工业自动化,智能车载等高端核心领域,承担着设备时序同步,数据精准传输,模块协同运行的核心职能.在实际工程应用中,只要结合具体场景的性能,工况,接口需求精准选型,严格遵循硬件布线设计规范与使用标准,即可最大化发挥差分振荡器的性能优势,有效提升整机电子系统的运行稳定性,数据可靠性与时序精度.随着电子产业持续高速迭代,差分输出振荡器将持续朝着高精度,小型化,低功耗,国产化方向升级,持续为新一代高速智能电子设备的创新发展提供坚实的时序技术支撑.
