晶振全称为晶体振荡器,其作用在于产生原始的时钟频率,这个频率经过频率发生器的放大或缩小后就成了电脑中各种不同的总线频率。以声卡为例,要实现对模拟信号44.1kHz或48kHz的采样,频率发生器就必须提供一个44.1kHz或48kHz的时钟频率。如果需要对这两种音频同时支持的话,声卡就需要有两颗晶振。但是娱乐级声卡为了降低成本,通常都采用SRC将输出的采样频率固定在48kHz,但是SRC会对音质带来损害,而且现在的娱乐级声卡都没有很好地解决这个问题。
晶振一般叫做晶体谐振器,是一种机电器件,是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。这种晶体有一个很重要的特性,如果给它通电,它就会产生机械振荡,反之,如果给它机械力,它又会产生电,这种特性叫机电效应。他们有一个很重要的特点,其振荡频率与他们的形状,材料,切割方向等密切相关。
由于石英晶体物理性能非常稳定,热膨胀系数非常小,其振荡频率也非常稳定,由于控制几何尺寸可以做到很精密,因此,其谐振频率也很准确。根据石英晶体的机电效应,我们可以把它等效为一个电磁振荡回路,即谐振回路。他们的机电效应是机-电-机-电。。的不断转换,由电感和电容组成的谐振回路是电场-磁场的不断转换。在电路中的应用实际上是把它当作一个高Q值的电磁谐振回路。由于石英晶体的损耗非常小,即Q值非常高,做振荡器用时,可以产生非常稳定的振荡,作滤波器用,可以获得非常稳定和陡削的带通或带阻曲线。
总频差:在规定的时间内,由于规定的工作和非工作参数全部组合而引起的晶体振荡器频率与给定标称频率的最大偏差。
说明:总频差包括频率温度稳定度、频率老化率造成的偏差、频率电压特性和频率负载特性等共同造成的最大频差。一般只在对短期频率稳定度关心,而对其他频率稳定度指标不严格要求的场合采用。例如:精密制导雷达。

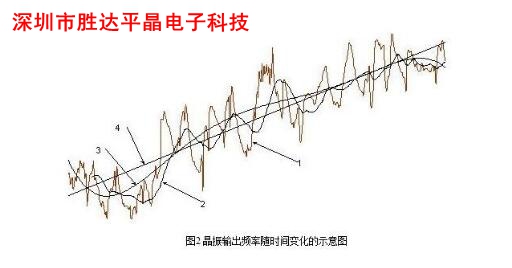

频率稳定度:任何晶振,频率不稳定是绝对的,程度不同而已。一个晶振的输出频率随时间变化的曲线如图2。图中表现出频率不稳定的三种因素:老化、飘移和短稳。
曲线1是用0.1秒测量一次的情况,表现了晶振的短稳;曲线3是用100秒测量一次的情况,表现了晶振的漂移;曲线4 是用1天一次测量的情况。表现了晶振的老化。
频率温度稳定度:在标称电源和负载下,工作在规定温度范围内的不带隐含基准温度或带隐含基准温度的最大允许频偏。
ft=±(fmax-fmin)/(fmax+fmin)
ftref =±MAX[|(fmax-fref)/fref|,|(fmin-fref)/fref|]
ft:频率温度稳定度(不带隐含基准温度)
ftref:频率温度稳定度(带隐含基准温度)
fmax :规定温度范围内测得的最高频率
fmin:规定温度范围内测得的最低频率
fref:规定基准温度测得的频率
说明:采用ftref指标的晶体振荡器其生产难度要高于采用ft指标的晶体振荡器,故ftref指标的晶体振荡器售价较高。
开机特性(频率稳定预热时间):指开机后一段时间(如5分钟)的频率到开机后另一段时间(如1小时)的频率的变化率。表示了晶振达到稳定的速度。这指标对经常开关的仪器如频率计等很有用。
说明:在多数应用中,晶体振荡器是长期加电的,然而在某些应用中晶体振荡器需要频繁的开机和关机,这时频率稳定预热时间指标需要被考虑到(尤其是对于在苛刻环境中使用的军用通讯电台,当要求频率温度稳定度≤±0.3ppm(-45℃~85℃),采用OCXO作为本振,频率稳定预热时间将不少于5分钟,而采用MCXO只需要十几秒钟)。
频率老化率:在恒定的环境条件下测量振荡器频率时,振荡器频率和时间之间的关系。这种长期频率漂移是由晶体元件和振荡器电路元件的缓慢变化造成的,因此,其频率偏移的速率叫老化率,可用规定时限后的最大变化率(如±10ppb/天,加电72小时后),或规定的时限内最大的总频率变化(如:±1ppm/(第一年)和±5ppm/(十年))来表示。
晶体老化是因为在生产晶体的时候存在应力、污染物、残留气体、结构工艺缺陷等问题。应力要经过一段时间的变化才能稳定,一种叫“应力补偿”的晶体切割方法(SC切割法)使晶体有较好的特性。
污染物和残留气体的分子会沉积在晶体片上或使晶体电极氧化,振荡频率越高,所用的晶体片就越薄,这种影响就越厉害。这种影响要经过一段较长的时间才能逐渐稳定,而且这种稳定随着温度或工作状态的变化会有反复——使污染物在晶体表面再度集中或分散。因此,频率低的晶振比频率高的晶振、工作时间长的晶振比工作时间短的晶振、连续工作的晶振比断续工作的晶振的老化率要好。
说明:TCXO的频率老化率为:±0.2ppm~±2ppm(第一年)和±1ppm~±5ppm(十年)(除特殊情况,TCXO很少采用每天频率老化率的指标,因为即使在实验室的条件下,温度变化引起的频率变化也将大大超过温度补偿晶体振荡器每天的频率老化,因此这个指标失去了实际的意义)。OCXO的频率老化率为:±0.5ppb~±10ppb/天(加电72小时后),±30ppb~±2ppm(第一年),±0.3ppm~±3ppm(十年)。
短稳:短期稳定度,观察的时间为1毫秒、10毫秒、100毫秒、1秒、10秒。
晶振的输出频率受到内部电路的影响(晶体的Q值、元器件的噪音、电路的稳定性、工作状态等)而产生频谱很宽的不稳定。测量一连串的频率值后,用阿伦方程计算。相位噪音也同样可以反映短稳的情况(要有专用仪器测量)。
重现性:定义:晶振经长时间工作稳定后关机,停机一段时间t1(如24小时),开机一段时间t2(如4小时),测得频率f1,再停机同一段时间t1,再开机同一段时间t2,测得频率f2。重现性=(f2-f1)/f2。
频率压控范围:将频率控制电压从基准电压调到规定的终点电压,晶体振荡器频率的最小峰值改变量。
说明:基准电压为+2.5V,规定终点电压为+0.5V和+4.5V,压控晶体振荡器在+0.5V频率控制电压时频率改变量为-2ppm,在+4.5V频率控制电压时频率改变量为+2.1ppm,则VCXO电压控制频率压控范围表示为:≥±2ppm(2.5V±2V),斜率为正,线性为+2.4%。
压控频率响应范围:当调制频率变化时,峰值频偏与调制频率之间的关系。通常用规定的调制频率比规定的调制基准频率低若干dB表示。
说明:VCXO频率压控范围频率响应为0~10kHz。
频率压控线性:与理想(直线)函数相比的输出频率-输入控制电压传输特性的一种量度,它以百分数表示整个范围频偏的可容许非线性度。
说明:典型的VCXO频率压控线性为:≤±10%,≤±20%。简单的VCXO频率压控线性计算方法为(当频率压控极性为正极性时):
频率压控线性=±((fmax-fmin)/ f0)&TImes;100%
fmax:VCXO在最大压控电压时的输出频率
fmin:VCXO在最小压控电压时的输出频率
f0:压控中心电压频率
单边带相位噪声£(f):偏离载波f处,一个相位调制边带的功率密度与载波功率之比。
输出波形:从大类来说,输出波形可以分为方波和正弦波两类。
方波主要用于数字通信系统时钟上,对方波主要有输出电平、占空比、上升/下降时间、驱动能力等几个指标要求。
随着科学技术的迅猛发展,通信、雷达和高速数传等类似系统中,需要高质量的信号源作为日趋复杂的基带信息的载波。因为一个带有寄生调幅及调相的载波信号(不干净的信号)被载有信息的基带信号调制后,这些理想状态下不应存在的频谱成份(载波中的寄生调制)会导致所传输的信号质量及数传误码率明显变坏。所以作为所传输信号的载体,载波信号的干净程度(频谱纯度)对通信质量有着直接的影响。对于正弦波,通常需要提供例如谐波、噪声和输出功率等指标。
1、 概念
(1)晶片,石英晶体或晶体、晶振、石英晶体谐振器
从一块石英晶体上按一定方位角切下薄片。
(2)晶体振荡器
在封装内部添加IC组成振荡电路的晶体元件称为晶体振荡器。
2、晶振等效电路
图1 展示了晶振等效的电路。R是ESR串联等效阻抗,L和C分别是晶振等效电感和等效电容。Cp是晶振的伴身电容,其极性取决于晶振的极性。

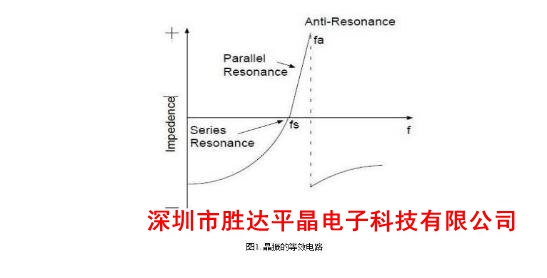

图2 是晶振的电抗频谱线方程

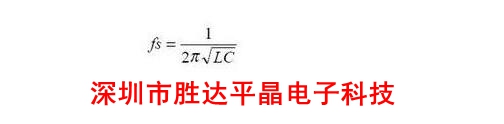

根据方程,当晶振工作在串联谐振状态下时,电路就似一个纯电阻电路,感抗等于容抗(XL=XC)。串联谐振的频率为:

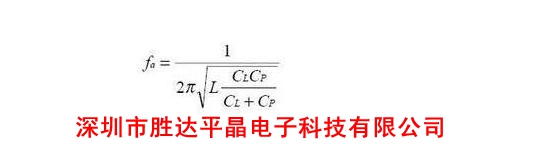

当晶振工作在并联谐振模式时,晶振表现为感性。该模式的工作频率由晶振的负载决定。对于并联谐振状态的晶振,晶振制造商应该指定负载电容CL。 在并联谐振模式下,电抗线中fs到fa的斜线区域内,通过调整晶振的负载,如图2,晶振都可以振荡起来
