TG-5510CA高稳定性TCXO温补晶振深度解析
在5G通信,光传输,边缘计算,微波回传,同步以太网以及IEEE1588时间同步系统中,时钟精度,长期稳定性,抗温漂能力直接决定整套设备的同步性能,误码率与在线可靠性.随着通信网络从4G向5G规模化部署,以及工业互联网,电力同步,轨道交通同步系统对时间同步等级要求持续升级,传统普通晶振,低等级TCXO已经很难满足Stratum3同步等级,ITU-TG.8262.1,G.8273.2ClassA/B严苛指标要求.作为全球timing器件头部厂商,EPSON爱普生依托自有石英晶片工艺,温补补偿算法,低相位噪声振荡架构,推出TG-5510CA高稳定性TCXO温度补偿晶体振荡器,为高端同步设备提供可靠的本地时钟源.康华尔电子作为EPSON品牌正规授权代理商,长期深耕频率器件供应链,为广大研发,采购,生产客户提供TG-5510CA全系列型号技术支持,样品申请,批量供货服务,欢迎来电咨询:0755-27838351.
时钟是数字系统的脉搏.任何高速通信设备,同步传输设备,本质上都依赖稳定,纯净,随温度变化极小的参考时钟.一旦时钟源出现频漂,相位噪声恶化,长期老化超标,就会引发同步失锁,业务丢包,基站小区退服,时间戳偏差,传输链路中断等重大故障.在室外部署的5G宏基站,一体化微基站,微波点对点回传设备,边缘服务器,设备内部散热条件有限,很多机型采用无风扇被动散热方案,电路板环境温度波动范围极大,昼夜温差,季节温差,阳光直晒带来的温度冲击,对晶振的温度特性提出极高考验.很多普通TCXO在温度跨越区间时频率漂移大,温度斜率差,无法满足同步网对MTIE,TDEV指标约束;部分高稳定晶振体积偏大,相位噪声偏高,不利于设备小型化设计;还有一部分方案依赖VC-TCXO压控调整,但在部分不需要外部压控调谐,只需要自由运行高精度时钟的同步板卡场景,压控功能属于冗余设计,同时增加电路复杂度和BOM成本.TG-5510CA正是EPSON瞄准这一类自由运行,高稳定,无VC压控需求的同步时钟场景打造的7050封装TCXO,精准填补市场需求空白.
一,TCXO原理概述:理解TG-5510CA高稳定能力的底层逻辑
普通晶体谐振器的固有缺陷是石英晶体谐振频率会随环境温度变化呈现抛物线型漂移曲线.单纯的SPXO普通有源晶振没有补偿电路,全温区间频率偏差通常只能做到±20ppm,±10ppm级别,完全无法用于电信级同步设备.TCXO,也就是温度补偿晶体振荡器,核心思路是在振荡回路中集成温度感知单元与补偿电抗网络,实时根据芯片内部采集到的温度信号,动态调整振荡回路负载,抵消石英晶体本身的温度频漂,从而把全温区间频率偏差压缩到ppb级别.

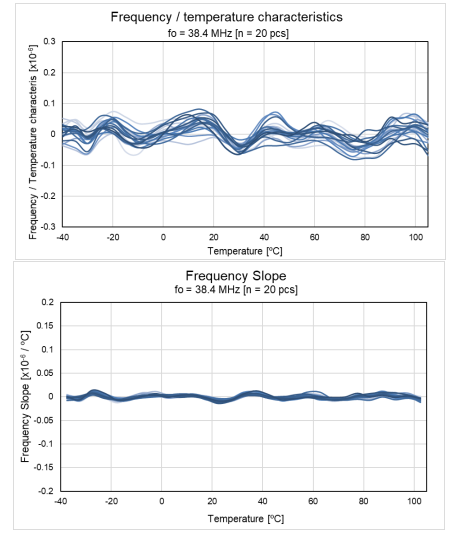

TCXO又分为直接补偿型与间接补偿型两大路线,EPSON在两条路线上都拥有数十年积累的算法与工艺沉淀.TG-5510CA采用EPSON成熟的直接温补架构,补偿电路嵌入振荡环路内部,补偿响应速度快,残余温漂小,温度斜率控制优异,区别于间接补偿架构容易出现补偿滞后,斜率异常的短板.同时,TG-5510CA内置集成滤波电容,在芯片内部完成噪声滤波处理,减少PCB外部配套电容数量,优化振荡环路阻抗匹配,直接降低输出相位噪声.这一设计对于同步以太网,1588PTP精密时间协议系统至关重要——相位噪声会转化为时间抖动,抬高TDEV(时间偏差)指标,直接影响同步等级判定.
需要特别说明:TG-5510CA不带VC压控引脚,不支持外部电压调频.很多客户会将它和同封装带压控的VC-TCXO混淆,这是选型阶段最容易踩坑的关键点.它定位为自由运行高稳定参考时钟,上电之后按照出厂校准的频率稳定输出,适合作为Stratum3等级本地基准时钟,给锁相环PLL提供参考源;如果项目需要外部电压微调频率,做跟踪同步,EPSON产品线内有TG系列VC-TCXO型号可选,康华尔电子技术团队可以根据客户原理图需求,协助区分TG-5510CA和压控TCXO的选型边界,避免选型错误造成改版损失.
二,TG-5510CA核心规格参数详解

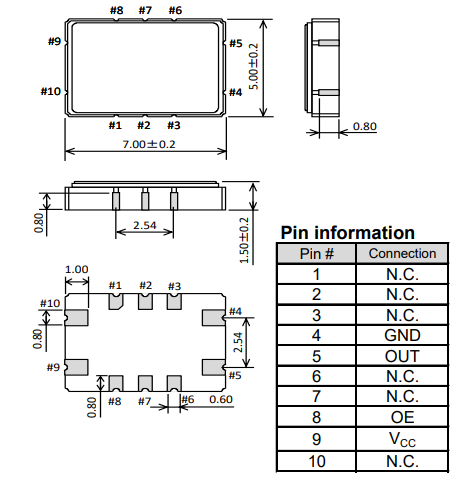

TG-5510CA封装规格为7.0×5.0×1.5mm,行业通用称呼7050封装,10引脚贴片封装,回流焊SMT贴装,符合现代PCB自动化生产工艺,支持标准SMT产线贴装,回流焊接,满足RoHS,REACH,无卤,中国RoHS环保规范,适合面向国内,海外出口通信设备项目使用.
