ASTX-H12系列微型化高精度工业级TCXO晶振
随着物联网全域组网,工业4.0自动化升级,短距离无线射频通信普及,便携式智能硬件迭代,车载电子化程度提升以及精密检测仪器高精度化发展,现代电子设备的设计逻辑已经从"能够正常工作”转向高精度时序,高信号纯净度,高环境适应性,低功耗长效待机,微型化高密度集成的综合性能竞争.时钟晶体振荡器作为所有数字电子系统的核心时序基准,承担着系统时钟驱动,数据采样定时,通信频率同步,设备任务调度,日志时间戳校准等核心功能,器件的频率稳定度,温度漂移特性,相位噪声指标,输出信号完整性,动态功耗管理能力,直接决定终端设备的数据采集精准度,无线通信稳定性,系统运行可靠性,整机待机续航与长期使用寿命.在当下严苛的量产工况中,传统无源晶振,普通经济型有源振荡器的性能短板被持续放大:无温度补偿机制导致宽温域精度崩盘,相位噪声过高干扰射频接收灵敏度,输出波形畸变引发数字逻辑误判,不支持休眠功耗管控造成电量浪费,抗环境干扰能力薄弱无法适配工业与车载复杂场景,极易出现设备频偏超标,通信误码率飙升,时序错乱,数据失真,待机续航缩水等一系列问题,完全无法匹配中高端工业设备,无线通信终端,精密仪器的高精度量产标准.为彻底解决行业长期存在的精度,体积,噪声,功耗四大矛盾,国际知名高端频率控制器件品牌Abracon(艾博康)依托数十年石英谐振工艺积淀与时序芯片架构研发经验,重磅迭代推出ASTX-H12系列高精度HCMOS输出贴片TCXO温补晶振.该系列器件以行业领先的±2.5ppm超高全温区精度,极致纯净的低相位噪声性能,2520超微型紧凑封装,智能可开关功耗控制架构,完美平衡高精度与低功耗,小尺寸与高稳定性,成为当下中小型精密电子设备时序升级的标杆级解决方案.康华尔电子作为Abracon艾博康品牌官方正规授权代理,全程为广大研发工程师,硬件方案商,量产工厂提供ASTX-H12系列原厂全新正品,批量现货稳定供货,免费精准型号选型,样品性能测试,一对一硬件适配指导与全周期技术落地服务,助力客户终端设备性能升级,研发降本,量产提质.
一,行业时序器件普遍痛点,传统晶振难以适配高端设备迭代
当前电子硬件正向轻薄微型化,精密高精度,低噪高纯净,宽温高稳定,低耗长效化五大方向快速迭代,普通晶振器件的性能短板日益凸显,逐渐成为制约终端产品性能升级的关键瓶颈.首先,常规无源晶振无温度补偿机制,全温区频率漂移量大,高低温环境下精度大幅衰减,仅能满足普通消费电子基础计时需求,无法适配工业设备,射频通信,精密采样设备的高精度时序标准.其次,市面通用经济型有源振荡器普遍精度偏低,频率稳定度大多仅能达到±10ppm~±20ppm,长期运行累积误差大,高频工作状态下相位噪声偏高,容易干扰射频接收灵敏度,导致设备通信误码,信号失真,时序同步偏移等故障.
除此之外,传统高精度TCXO普遍存在封装尺寸偏大,功耗偏高,无休眠控制功能,量产成本高的问题,无法适配穿戴设备,微型传感终端,小型无线模组等高密度集成设备的设计需求.同时多数通用振荡器输出波形规整度差,上升下降时间长,容易引发数字电路逻辑误判,时序采样出错,严重影响设备运行稳定性.行业长期陷入高精度器件体积大,功耗高,成本贵,小尺寸器件精度差,稳定性弱,噪声高的两难困境.Abracon艾博康ASTX-H12系列HCMOS输出TCXO晶振,精准攻克行业核心痛点,实现微型尺寸,超高精度,超低噪声,可控低耗,高性价比的全方位性能平衡,完美填补中端精密设备的时序器件空白.
二,ASTX-H12系列产品定位:微型化高精度工业级TCXO
AbraconASTX-H12系列是艾博康品牌深耕精密时序器件领域,专门针对中小型精密工业电子,无线通信终端,低功耗物联网硬件,便携式智能设备等高适配场景量身研发的高性能2520封装温补石英晶体振荡器(TCXO).产品摒弃传统温补晶振老旧的校正架构与普通谐振电路,搭载Abracon成熟稳定的高精度内置温度感应采集系统+毫秒级动态温补校正架构,搭配全新迭代的低损耗低噪声谐振回路,优化型阻抗匹配电路与标准化HCMOS恒定输出驱动单元,从晶体选材,电路架构,算法校正,输出驱动四大维度完成专项优化,彻底平衡了行业器件难以兼顾的体积尺寸,时序精度,环境稳定性,量产性价比与硬件集成便利性,成为同封装,同价位,同工况下综合性能拉满的标杆级通用精密时序器件.该系列全系统一采用工业标准4脚无铅致密陶瓷SMD贴片封装,整机极致精简尺寸仅2.5×2.0mm,相较传统3225,5032等大尺寸TCXO器件,PCB占用面积缩减超40%,能够完美适配当下电子设备高密度堆叠布局,微型化结构集成,多功能模块叠加的主流设计趋势,极大节省电路板珍贵的布局空间,为终端设备拓展功能模块,优化散热风道,精简机身结构,降低整机厚度预留充足的设计冗余,高度适配新一代轻量化精密硬件的迭代需求.
全系ASTX-H12温补晶振标配工业标准化HCMOS电平输出架构,经过原厂精密波形整形,电平校准与边沿优化工艺处理,输出时钟波形平整规整,无畸变杂波,高低电平阈值标准,具备均衡稳定的负载驱动能力与极强的硬件通用性,兼容性.该输出制式完全适配当下数字电路的主流设计标准,可无缝对接市面上STM32,GD32,ESP32,TI,NXP等全系列主流工业级,消费级MCU单片机,同时可精准匹配各类无线通信主控芯片,2.4G射频收发芯片,工业专用工控处理芯片,物联网核心处理单元,适配覆盖面极广.依托成熟稳定的HCMOS输出特性,该晶振无需工程师额外设计搭建波形整形,信号放大,电平转换,阻抗匹配等外围信号调理电路,极大精简了硬件外围元器件数量,简化整机电路设计架构,降低PCB布局布线难度,有效规避外围电路带来的信号干扰,布线冲突,参数偏移等问题,大幅降低设备研发调试难度,缩短项目研发与迭代周期,帮助企业节约研发时间与硬件开模成本.同时,产品内置专属Enable/Disable智能硬件使能控制功能,支持时钟工作输出与高阻休眠模式双向自由切换,功耗管控灵活度拉满,完美适配现代电子设备的动态分级功耗管理设计.在设备正常工作,数据采样,通信传输,程序运行的工况下,可开启时钟输出功能,持续输出高精度,高纯净的稳定时序信号,保障设备全速高效运行;在设备待机,休眠,低功耗值守的工况下,可通过硬件引脚拉低关闭时钟输出,进入高阻超低功耗休眠状态,彻底杜绝器件无效能耗损耗.这种按需工作,智能启停的功耗管控模式,能够精准帮助电池供电型终端,无人值守设备,便携智能硬件精细化管控整机能耗,真正实现工作高性能稳定运行,待机超低功耗长效续航的双重核心需求,高度契合当下物联网,智能硬件,工业设备绿色节能,低耗长效,免维护运行的行业设计趋势.
三,ASTX-H12系列核心硬核性能,全方位领跑同级别器件

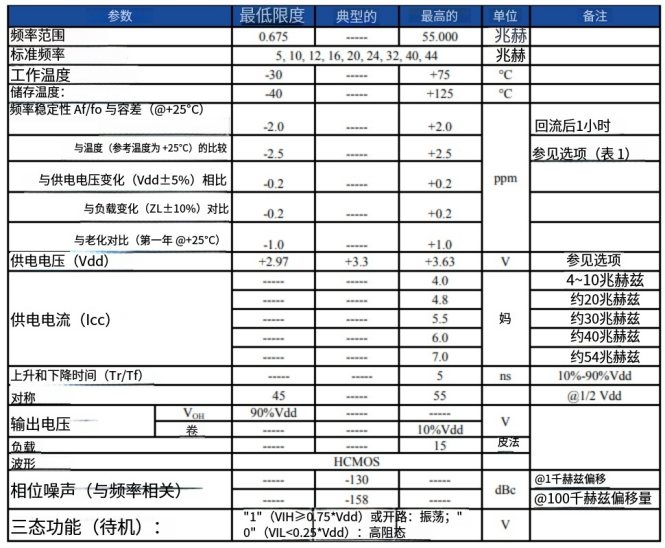

1.±2.5ppm超高频率稳定度,全温区精准稳频
ASTX-H12系列依托内置高精度温度传感器与动态温补算法,实现全温区±2.5ppm超高频率稳定度,相较于普通±10ppm,±20ppm通用晶振,精度提升数倍,时序精准度大幅升级.产品常规工作温域覆盖-30℃~+75℃,宽温拓展版本可支持-40℃~+85℃极限工业温域,可从容应对工业车间高温,户外温差波动,设备密闭积热,低温户外工况等复杂环境,全程保持频率输出高度恒定,无大幅温漂,无参数跳变,无时序偏移,彻底杜绝温差环境导致的设备定时失效,数据采样偏差,通信频偏等问题,保障设备长期高精度稳定运行.
2.极致优异相位噪声,低噪纯净时钟保障通信高灵敏
针对无线射频通信,高频数据采样,精密信号传输场景的低噪声需求,ASTX-H12系列经过专项低噪电路优化,具备行业优异的相位噪声性能:1kHz偏移相位噪声低至-130dBc,100kHz偏移相位噪声可达-158dBc.超低相位噪声特性可有效抑制高频杂散干扰,净化时钟信号底噪,不会恶化射频接收端灵敏度,从底层保障无线通信,射频传输,高频采样设备的信号纯净度,大幅降低通信误码率,提升设备信号接收稳定性,完美适配各类无线模组,物联网通信终端,射频测控设备的高精度时序需求.
3.标准HCMOS规整输出,杜绝逻辑误判与时序异常
全系产品采用工业标准HCMOS电平输出架构,波形整形工艺成熟,输出占空比精准控制在45%~55%标准区间,信号对称度优异,同时上升/下降时间≤5ns,边沿响应极速,波形规整无畸变.稳定优质的时钟输出信号,可有效规避数字电路时序采样错位,电平逻辑误判,系统时序紊乱等常见故障,保障主控芯片,外设模块,通信单元时序同步精准,系统运行逻辑稳定,极大提升终端设备整体运行可靠性.
4.智能使能控制,灵活适配低功耗工作模式
ASTX-H12系列搭载专属三态控制引脚,具备灵活的时钟输出开关管控能力:引脚拉高或悬空时,器件正常输出精准时钟信号,保障设备全速工作;引脚拉低时,时钟输出进入高阻休眠状态,器件停止无效工作,降低静态能耗.这一智能可控特性,完美适配物联网终端,便携设备,电池供电设备的动态功耗管理需求,设备工作时高精度运行,待机时超低功耗休眠,有效延长设备电池续航时长,降低长期运维能耗,兼顾高性能与低功耗双重优势.
5.低功耗稳定工作,适配长效待机工况
在保证超高精度,超低噪声的前提下,该系列晶振实现优异的功耗控制,常规工作电压支持2.5V/3.3V主流电压制式,完美适配各类民用,工业设备供电架构.工作电流最低仅4.8mA,常规满载工作电流不超过5.5mA,相较于同精度高端TCXO,功耗表现更为优异,长期连续运行发热量低,能耗损耗小,有效延缓器件老化,延长设备整机使用寿命,适配设备7×24小时长效不间断运行工况.
6.微型化陶瓷封装,高可靠易量产

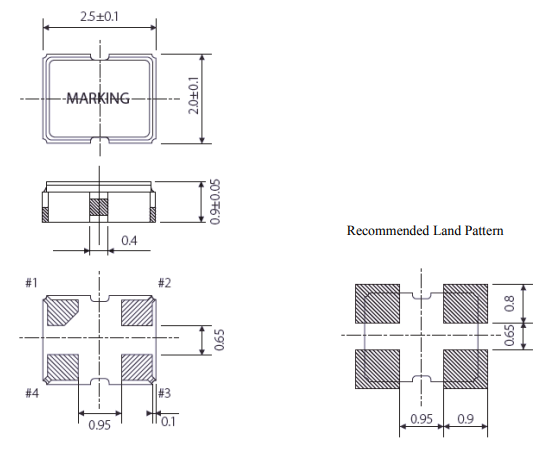

产品采用2520(2.5×2.0mm)致密气密性陶瓷封装,体积小巧,结构坚固,气密性优异,具备优秀的防潮,防尘,抗氧化,抗机械震动,抗冷热冲击性能,可有效抵御复杂工况下的环境干扰与机械应力损伤.标准化SMD贴片设计,完美适配全自动SMT贴片量产工艺,回流焊性能稳定,贴装良品率高,批次参数一致性极强,支持标准卷带包装供货,可无缝衔接客户研发试样,小批量验证,大批量自动化量产全流程,量产落地性极强.
7.宽频率覆盖,多型号灵活适配
AbraconASTX-H12系列频率覆盖范围宽广,可精准提供20MHz,24MHz,25MHz,40MHz等主流常用频率,全面覆盖工业控制,无线通信,物联网设备,消费电子,精密仪器的主流时钟频率需求,无需额外分频电路,直接匹配各类主控与通信芯片,选型灵活,适配便捷,方案兼容性极强.
四,多元核心应用场景,覆盖精密电子主流领域
凭借±2.5ppm超高精度,超低相位噪声,HCMOS纯净输出,微型2520封装,智能功耗可控,宽温高稳,高可靠易量产的综合硬核优势,AbraconASTX-H12系列TCXO晶振突破传统器件性能局限,广泛适配各类对时序精度,信号纯净度,设备体积,运行功耗有严苛要求的中高端电子设备,核心应用场景覆盖多领域:
物联网智能终端设备:各类无线传感节点,智能家居终端,低功耗物联网采集设备,电池供电型IoT模块,依托微型尺寸与可控低功耗特性,实现长效待机,精准时序同步;
无线射频通信设备:2.4G无线模组,射频收发终端,短距离通信设备,无线数据传输模块,凭借超低相位噪声优势,保障通信信号纯净,接收灵敏,传输低误码;
工业自动化控制设备:小型工控模块,嵌入式工业终端,自动化采样设备,工业测控仪表,适配工业宽温复杂工况,保障设备时序精准,运行稳定;
便携式智能电子设备:智能穿戴设备,迷你手持检测仪,便携消费电子终端,依托微型化封装优势,适配设备轻薄化,微型化设计需求;
精密测试测量仪器:小型检测仪器,信号采集设备,实验室精密时序校准设备,依靠超高稳定精度,保障设备采样数据精准,测试结果可靠;
车载民用电子设备:车载小型控制模块,车载辅助电子终端,民用智能车载设备,耐受车载温差与震动工况,长效稳定输出精准时钟.
五,康华尔电子｜Abracon艾博康官方授权,正品现货+全流程技术赋能
作为Abracon艾博康品牌官方正规授权代理,深圳市康华尔电子深耕精密频率控制与时序器件行业多年,专注Abracon全系TCXO温补晶振,无源晶振,有源振荡器,时钟器件,高频时序解决方案的正品渠道供应,方案定制与量产落地服务.公司长期深度服务物联网,工业自动化,无线通信,智能穿戴,车载电子,精密仪器等领域客户,精通各类高精度晶振的选型匹配,工况适配,功耗优化,时序调试与量产风险管控,积累了丰富的实战落地经验,可针对不同行业,不同设备,不同工况需求,为客户匹配高适配,高可靠,高性价比的专属时序解决方案.
公司所有在售AbraconASTX-H12系列HCMOS输出贴片晶振,均为Abracon美国原厂全新原装正品,依托品牌标准化精密产线生产,工艺成熟,参数精准,精度严苛达标,相位噪声性能优异,温稳性能出众,品质全程可溯源,批量一致性极高.从源头彻底杜绝市面仿冒件,翻新件存在的精度不达标,温漂过大,噪声超标,早期失效,批次参数偏差等品质隐患,全方位保障客户终端设备时序精准,通信稳定,低耗长效,批量量产无忧.公司常备ASTX-H12全系主流频率,标准封装规格海量现货,库存充足,备货稳定,交付响应快速,可高效满足客户研发样品测试,小批量性能验证,大批量稳定量产,紧急补料加急交付等多元化供货需求,报价透明公道,无隐形收费,合作高效省心,靠谱有保障.
同时,公司配备专业资深技术服务团队,深度吃透Abracon全系晶振产品特性,精通ASTX-H12系列晶振的参数适配逻辑,电路匹配要点,功耗调试方案,复杂工况适配标准与量产风险控制点.可为广大客户提供免费精准型号选型,时序方案优化,硬件电路适配指导,研发技术难题答疑,量产风险规避,全周期售后技术支撑的一站式配套服务,切实帮助客户简化硬件设计,提升设备时序精度,降低整机功耗,缩短研发周期,节约项目量产成本,全面强化终端产品的市场核心竞争力.
如需获取AbraconASTX-H12系列高精度TCXO晶振详细规格书,官方参数手册,性能测试报告,样品测试申请与精准批量报价,欢迎随时来电咨询！
咨询热线:0755-27838351
服务商:康华尔电子(Abracon艾博康品牌官方授权代理)
