ELM10-24.000MHz-16-R100-X-N15-T,AEL超小型晶振,2520mm

ELM10-24.000MHz-16-R100-X-N15-T,AEL超小型晶振,2520mm，英国进口晶振，AEL晶振，艾尔晶振，型号：ELM10系列石英晶体，产品编码为：ELM10-24.000MHz-16-R100-X-N15-T，频率为：24.000MHz，工作温度范围：-30℃至+85℃，频率稳定性：±15ppm，频率容差：±10ppm，负载电容：16pF，小体积晶振尺寸：2.5x2.0mm封装，四脚贴片晶振，石英晶振，石英晶体谐振器，无源晶振，SMD晶振，SMD晶振。具有超小型，轻薄型，高性能，高品质，耐热及耐环境等特点。被广泛应用于：电脑晶振，可穿戴设备，数码电子晶振，智能手机晶振，无线应用等。

订购热线：86-0755-27839045

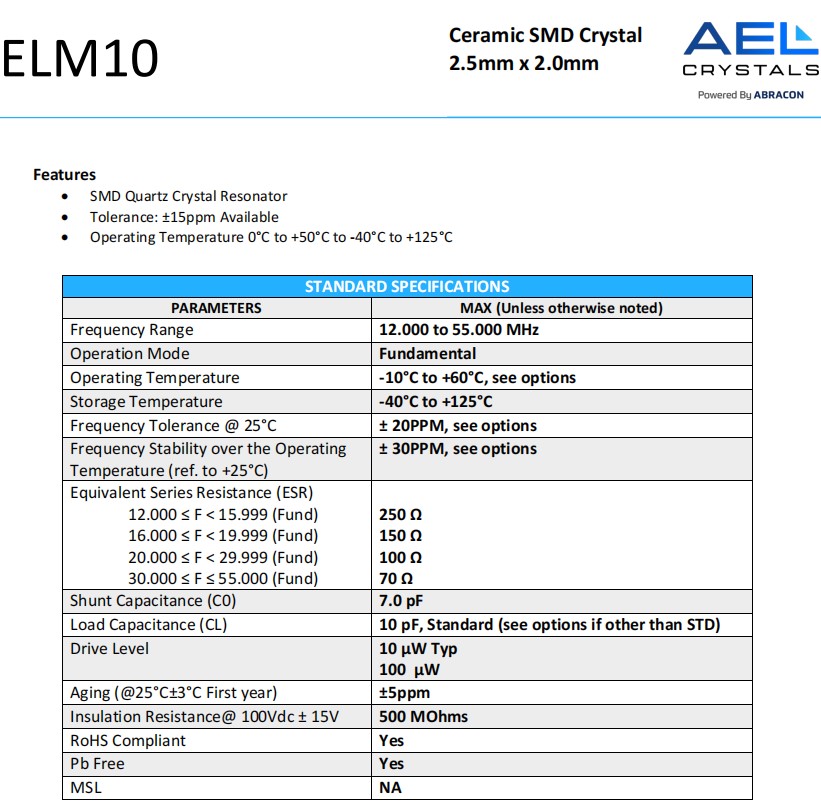

ELM10-24.000MHz-16-R100-X-N15-T,AEL超小型晶振,2520mm,参数表

STANDARD SPECIFICATIONS

PARAMETERS

MAX (Unless otherwise noted)

Frequency Range

24.000 MHz

Operation Mode

Fundamental

Operating Temperature

-10°C to +60°C, see options

Storage Temperature

-40°C to +125°C

Frequency Tolerance @ 25°C

± 20PPM, see options

Frequency Stability over the Operating
Temperature (ref. to +25°C)

± 30PPM, see options

Equivalent Series Resistance (ESR)
12.000 ≤ F < 15.999 (Fund)
16.000 ≤ F < 19.999 (Fund)
20.000 ≤ F < 29.999 (Fund)
30.000 ≤ F ≤ 55.000 (Fund)

250Ω
150Ω
100Ω
70Ω

Shunt Capacitance (C0)

7.0 pF

Load Capacitance (CL)

10 pF, Standard (see options if other than STD)

Drive Level

10 μW Typ
100 μW

Aging (@25°C±3°C First year)

±5ppm

Insulation Resistance@ 100Vdc ± 15V

500 MOhms

RoHS Compliant

Yes

Pb Free

Yes

MSL

ELM10-24.000MHz-16-R100-X-N15-T,AEL超小型晶振,2520mm,尺寸图

进口晶振	品牌	型号	频率	负载电容
ELLS-10.000MHz-20-R60-J-Q-F-T	AEL晶振	ELLS	10 MHz	20 pF
ELLS-12.000MHz-18-R60-A-4-F-T	AEL晶振	ELLS	12 MHz	18 pF
ELLS-13.560MHz-10-R35-A4Y-F-T	AEL晶振	ELLS	13.56 MHz	10 pF
ELLS-30.000MHz-10-R50-B1U-F-T	AEL晶振	ELLS	30 MHz	10 pF
ELLS-4.000MHz-16-R120-A4-F-T	AEL晶振	ELLS	4 MHz	16 pF
ELLS-4.000MHz-16-R120-B1X-F-T	AEL晶振	ELLS	4 MHz	16 pF
ELLS-4.000MHz-30-R120-D4-F-T	AEL晶振	ELLS	4 MHz	30 pF
ELLS-8.000MHz-16-R45-D4-F-T	AEL晶振	ELLS	8 MHz	16 pF
ELM10-16.000MHz-8-R60-2-D20-T	AEL晶振	ELM10	16 MHz	8 pF
ELM10-24.000MHz-16-R100-X-N15-T	AEL晶振	ELM10	24 MHz	16 pF
ELM11-32.000MHz-10-R60-D1X-T	AEL晶振	ELM11	32 MHz	10 pF
ELM12W-24.000MHz-6-R120-D7X-T	AEL晶振	ELM12W	24 MHz	6 pF
ELM3-12.000MHz-30-R80-D4Y-T	AEL晶振	ELM3	12 MHz	30 pF
ELM3-14.000MHz-30-R80-D4H-T	AEL晶振	ELM3	14 MHz	30 pF
ELM3-24.000MHz-18-R40-D4H-T	AEL晶振	ELM3	24 MHz	18 pF
ELM3-8.057MHz-18-R100-B4Y-T	AEL晶振	ELM3	8.057 MHz	18 pF
ELM8-12.000MHz-10-R50-D4Y-T	AEL晶振	ELM8	12 MHz	10 pF
ELM8-12.5829MHz-16-R60-1U-T	AEL晶振	ELM8	12.5829 MHz	16 pF
ELM8-14.000MHz-16-R150-B1U-T	AEL晶振	ELM8	14.8 MHz	16 pF
ELM8-18.432MHz-16-R80-DQ-T	AEL晶振	ELM8	18.432 MHz	16 pF
ELM8-24.000MHz-10-R60-D1W-T	AEL晶振	ELM8	24 MHz	10 pF
ELM8-24.000MHz-18-R60-B1W-T	AEL晶振	ELM8	24 MHz	18 pF
ELM8-24.000MHz-9-R40-N1U-T	AEL晶振	ELM8	24 MHz	9 pF
ELM8-26.000MHz-18-R60-B1U-T	AEL晶振	ELM8	26 MHz	18 pF
ELM8-32.000MHz-16-R40-B1U-T	AEL晶振	ELM8	32 MHz	16 pF
ELM8-32.000MHz-9-R40-D1G-T	AEL晶振	ELM8	32 MHz	9 pF
ELS05-32.768kHz-9-T	AEL晶振	ELS05	32.768 kHz	9 pF
ELS06-32.768kHz-9-T	AEL晶振	ELS06	32.768 kHz	9 pF
ELS07-32.768kHz-6-T	AEL晶振	ELS07	32.768 kHz	6 pF
ELS07-32.768kHz-T	AEL晶振	ELS07	32.768 kHz	12.5 pF
ELS13-32.768kHz-7-T	AEL晶振	ELS13	32.768 kHz	7 pF
ELS13-32.768kHz-9-T	AEL晶振	ELS13	32.768 kHz	9 pF
ELS13-32.768kHz-T	AEL晶振	ELS13	32.768 kHz	12.5 pF
ELS25-32.768kHz-6-2-T	AEL晶振	ELS25	32.768 kHz	6 pF
ELS25-32.768kHz-T	AEL晶振	ELS25	32.768 kHz	12.5 pF
